CNC-Wasserstrahlschneidemaschine: Die Kraft von Wasserstrahlen beim Präzisionsschneiden

Einführung in die Wasserstrahlschneidtechnologie

Wasserstrahlschneiden ist eine flexible und präzise Methode zum Schneiden von Materialien mit einem Wasserstrahl mit extrem hohem Druck, manchmal in Kombination mit Schleifpartikeln. Das Verfahren gewährleistet nahezu makellose Schnitte in verschiedenen Materialien – Metallen, Kunststoffen, Keramik und Verbundwerkstoffen –, die durch Hitzeeinwirkung nicht verändert werden und so eine Veränderung der Materialeigenschaften verhindern. Ein Wasserstrahlschneider ermöglicht die Herstellung sehr komplexer Designs mit minimalem Abfall und kann sowohl in der Prototypen- als auch in der Großserienfertigung eingesetzt werden.

Übersicht über das CNC-Wasserstrahlschneiden

CNC-Wasserstrahlschneiden bietet mehrere Vorteile, die zu seiner Vielseitigkeit und hohen Effizienz in der Fertigung beitragen. Durch das Kaltschneiden wird die Bildung einer Wärmeeinwirkungszone (WEZ) vermieden, die bei herkömmlichen Bearbeitungsprozessen durch Hitzeeinwirkung angegriffen würde. So bleiben die ursprünglichen Materialeigenschaften erhalten. Daher eignet sich das Verfahren für Materialien, deren Eigenschaften sich durch Hitzeeinwirkung verändern, beispielsweise bei gehärtetem Glas oder bestimmten Metallen.

In letzter Zeit hat sich viel getan. Moderne CNC-Wasserstrahlschneider schneiden je nach Material bis zu 12 cm Dicke bei einem Druck von 90,000 bar. Sie eignen sich für alle möglichen Materialien, von sehr weichen Materialien wie Schaumstoffen und Gelen bis hin zu sehr harten Materialien wie Titan und Hartmetall. Diese Geschwindigkeit, gepaart mit Effizienz und Anpassungsfähigkeit, sorgt für hohe Produktivität in der Luft- und Raumfahrt, der Automobilindustrie, der Architektur und der Fertigungsindustrie.

Bedeutung in verschiedenen Branchen

Dank ihres breiten Leistungsspektrums sind CNC-Wasserstrahlmaschinen mittlerweile zu einer zentralen Ausrüstung in vielen Branchen geworden, insbesondere beim Wasserstrahlschneiden. Sie schneiden Halbzeuge aus Hochleistungslegierungen und Verbundwerkstoffen für die Luft- und Raumfahrt mit höchster Präzision, um Abfall zu reduzieren und höchste strukturelle Integrität zu gewährleisten.

Der Automobilsektor profitierte am meisten von dieser Technologie, um kundenspezifische Zahnräder und andere komplexe Teile ohne wärmebedingte Materialverzerrung zu schneiden. Darüber hinaus benötigen die Architektur- und Baubranche Wasserstrahlschneiden, um Marmor, Granit und Glas in maßgeschneiderte Designs mit höchster ästhetischer Detailgenauigkeit zu schneiden.

Die Fertigungsindustrie setzt CNC-Wasserstrahlmaschinen in automatisierten Systemen ein, da sie vielseitig einsetzbar sind und viele verschiedene Materialien ohne Werkzeugwechsel schneiden können. Branchenberichte zeigen, dass die Wasserstrahlschneidemaschinenindustrie im Jahr 2022 die Milliardengrenze überschritten hat und aufgrund der Nachfrage aus verschiedenen Branchen weiter wachsen wird. Die breite Anwendbarkeit rechtfertigt die Bedeutung dieser Wasserstrahltechnologie in modernen Industrieprozessen.

Wachsende Nachfrage und Anwendungen

Die Nachfrage nach CNC-Wasserstrahlschneidmaschinen steigt rasant, vor allem aufgrund ihrer vielfältigen Anwendungsmöglichkeiten in der Luft- und Raumfahrt, der Automobilindustrie, dem Bauwesen und dem Gesundheitswesen. Aktuelle Marktforschungen zeigen, dass die Automobilindustrie nach wie vor der größte Abnehmer von Wasserstrahlschneidtechnologie für die präzise Formgebung von Metall-, Verbund- und Kunststoffkomponenten ist. Auch die Luft- und Raumfahrtindustrie profitiert von den Vorteilen des Wasserstrahlschneidens ohne Hitze, da sie so Materialien bearbeiten kann, die keine strukturellen Schäden vertragen.

Der Markt für Wasserstrahlschneidemaschinen wird zwischen 6 und 7 voraussichtlich ein jährliches Wachstum von etwa 2023–2030 Prozent verzeichnen. Aufgrund der geringeren Materialverschwendung und der Umweltfreundlichkeit setzen Schwellenländer diese Technologie zunehmend ein. Darüber hinaus ermöglicht eine verbesserte abrasive Wasserstrahltechnologie nun das Schneiden von ultraharten Materialien wie Titan und Keramik und erweitert so ihre Anwendungsmöglichkeiten in kritischen Branchen. Diese Trends verdeutlichen die entscheidende Bedeutung von Wasserstrahlmaschinen für die Präzision und Nachhaltigkeit in der Industrie.

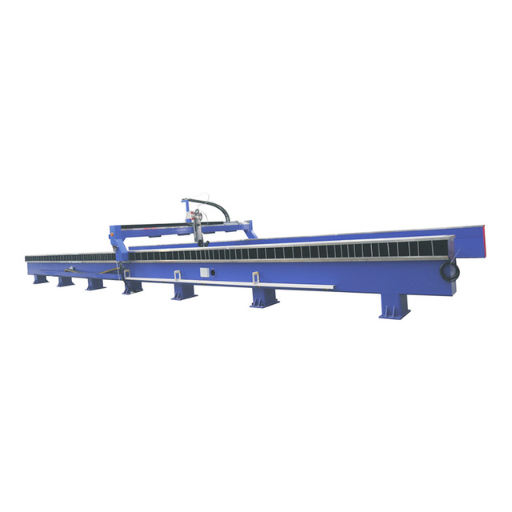

Was ist eine CNC-Wasserstrahlschneidemaschine?

Wasserstrahlschneiden ist ein Werkzeug, das einen Hochdruckwasserstrahl mit oder ohne Schleifmittel zum Schneiden von Materialien verwendet. CNC-gesteuert ermöglicht es hochpräzises Schneiden mit Programmgenauigkeit. Die Vielseitigkeit des Wasserstrahlschneidens ermöglicht das Schneiden von Grundmaterialien wie Metall, Kunststoff, Glas, Stein und Verbundwerkstoffen ohne thermische Einwirkung und ist für alle Anwendungen geeignet, bei denen die Erhaltung der Materialeigenschaften von entscheidender Bedeutung ist.

Definition und Funktionsprinzip

Wasserstrahlschneiden funktioniert durch Druckbeaufschlagung mit Wasser auf 60000–90000 psi (Pfund pro Quadratzoll) und Konzentration der Energie in einem kohärenten Strahl, der selbst härteste Materialien durchdringen kann. Durch die Zugabe von Granat oder anderen Schleifmitteln wird die Schneidwirkung verstärkt, sodass auch härtere Materialien wie Stahl oder Granit geschnitten werden können.

Die Präzision des Wasserstrahlschneidens ist unübertroffen. Oftmals werden Toleranzen von ±0.003 Zoll eingehalten, wodurch perfekte Details und präzise Ausschnitte für komplexe Designs erzielt werden. Aufgrund der Genauigkeit des Schneidpfads entsteht beim Wasserstrahlschneiden nur minimaler Materialabfall, was für wirtschaftliche Vorteile in der Fertigung sorgt. Ein weiterer Vorteil dieser Methode besteht darin, dass die Materialien nicht durch Temperaturschwankungen erhitzt werden, die zu thermischen Verformungen oder Materialveränderungen führen können, wie dies bei anderen traditionellen wärmebasierten Schneidverfahren wie Laser- oder Plasmaschneiden der Fall ist.

Marktforschungsergebnissen zufolge wird der globale Markt für Wasserstrahlschneidmaschinen im Jahr 1.3 einen Wert von etwa 2022 Milliarden US-Dollar haben und von 5.5 bis 2023 eine höhere durchschnittliche jährliche Wachstumsrate (CAGR) von 2030 % erreichen. Das Wachstum wird durch die steigende Nachfrage aus der Luft- und Raumfahrt-, Automobil- und Bauindustrie vorangetrieben, wo die Vielseitigkeit und Präzision der Wasserstrahltechnologie den Anforderungen an Lösungen in der modernen Materialverarbeitung gerecht wird.

Daher sind beim Wasserstrahlschneiden auch ökologische Vorteile zu berücksichtigen. Da bei diesem Verfahren weder Schadstoffe noch schädliche Dämpfe oder gefährliche Abfälle entstehen, setzen vor allem umweltfreundliche Branchen auf dieses Verfahren und versuchen aktiv, ihren CO2-Fußabdruck zu reduzieren.

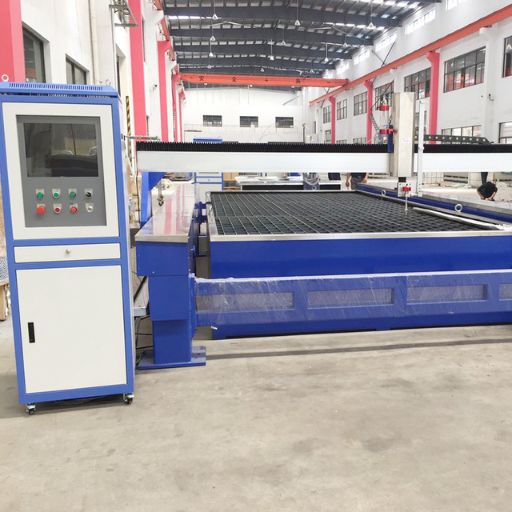

Schlüsselkomponenten von CNC-Wasserstrahlmaschinen

CNC-Wasserstrahlmaschinen bestehen aus mehreren miteinander verbundenen Teilen, die zusammenarbeiten, um eine hohe Präzision und den besten Schnitt zu gewährleisten.

Sie können sich einige dieser Schlüsselkomponenten ansehen, die CNC-Wasserstrahlmaschinen äußerst vielseitig und präzise machen und sie daher von komplizierten künstlerischen Arbeiten bis hin zur Schwerindustriefertigung nützlich machen.

So funktioniert Wasserstrahlschneiden

Wasserstrahlschneiden ist ein Verfahren, bei dem Hochdruckwasserstrahlen – das Schleifmittel – zum Schneiden verschiedener Materialien beitragen. Das Wasser wird zunächst in einer Pumpe unter Druck gesetzt, wodurch der Druck auf 60,000 bis 90,000 psi erhöht wird. Dieses Wasser wird dann durch eine sehr kleine und präzise konstruierte Düse geleitet, um einen sehr kraftvollen Schneidstrahl zu erzeugen.

Durch die Zugabe von Schleifpartikeln lassen sich härtere Materialien mit höchster Präzision schneiden; dazu gehören Metalle wie Stahl und Titan, Keramik, Verbundwerkstoffe und Hartgestein. Diese Wasserstrahlschneider können sehr enge Toleranzen von etwa ±0.001 Zoll einhalten und werden daher bevorzugt, wenn sehr einfache, komplizierte und feine Schnitte erforderlich sind.

Einer der größten Vorteile des Wasserstrahlschneidens ist, dass es sich um ein Kaltschneideverfahren handelt. Es entsteht keine Wärme, wodurch Wärmeeinflusszonen (WEZ) vermieden werden und es zu keiner Verformung oder Veränderung der Materialeigenschaften kommt. Daher findet es Anwendung bei hitzeempfindlichen Materialien. CNC-Schnittstellen ermöglichen zudem die vollautomatische und fehlerfreie Ausführung komplexer Designs, was die Produktivität steigert und die Arbeitskosten senkt.

Arten von CNC-Wasserstrahlschneidemaschinen

Reinwasserstrahlschneiden

Weichere Materialien wie Schaumstoff, Gummi, Papier und einige Kunststoffarten werden mit dem reinen Wasserstrahl durch einen dünnen Hochdruckwasserstrahl geschnitten. Dies ist eine umweltfreundliche und präzise Methode, bei der keine Schleifmittel benötigt werden.

Abrasives Wasserstrahlschneiden

Beim Abrasiv-Wasserstrahlschneiden wird eine Mischung aus Hochdruckwasser und abrasiven Partikeln wie Granat zum Schneiden von zähen Materialien wie Stahl, Titan, Keramik und Beton verwendet. Das Verfahren eignet sich für Anwendungen, bei denen Präzision und Leistung entscheidend sind. Die abrasiven Partikel unterstützen das Schneiden durch Oberflächenerosion des Materials mit hoher Präzision und reduzieren so die Wärmeeinflusszone (WEZ) auf ein Minimum.

Das Abrasivschneiden mit Wasserstrahlen ermöglicht mittlerweile Drücke von über 90,000 psi und ermöglicht so eine enorme Produktionseffizienz. Die Schnitte können innerhalb einer engen Toleranz von bis zu ± 0.003 Zoll liegen; daher genießt die Technologie in der Luft- und Raumfahrt, der Automobilindustrie und im Bauwesen großes Vertrauen. Sie ermöglicht auch hochkomplexe Designs, da das System komplizierte Formen und Muster ohne Einbußen bei der Präzision problemlos bewältigen kann. Da der abrasive Wasserstrahl umweltfreundlich ist, verbraucht er weniger Energie, weniger Material und somit weniger Glasabfall auf seiner Matrix und ist damit die ideale Wahl für alle präzisen und leistungsstarken Schneidanforderungen.

Vergleich der Schnittarten

Nachfolgend sind die Schneidarten nach Präzision und Effizienz sortiert: Abrasiv-Wasserstrahlschneiden, Laser- und Plasmaschneidmaschinen, die jeweils ihre eigenen Vorteile in bestimmten Anwendungen bieten. Da sich mit dem Abrasiv-Wasserstrahlschneiden viele Materialien, Metalle, Verbundwerkstoffe und Keramiken gleichermaßen bearbeiten lassen, ohne dass Hitze entsteht, die das Material verändern oder verformen könnte, ist es sehr gefragt. Es arbeitet mit einer Präzision von ±0.003 Zoll und eignet sich hervorragend zur Erfüllung mathematischer Vorgaben und enger Toleranzen.

Laserschneiden hingegen ermöglicht höhere Geschwindigkeiten bei dünnen Materialien und bietet eine Präzision bei der Herstellung sauberer Kanten, ähnlich wie CNC-Wasserstrahlschneider für verschiedene Anwendungen. Durch konzentrierte Laserstrahlen und hohe Geschwindigkeiten werden schnellere Toleranzen von ±0.005 Zoll erreicht. Bei stark reflektierenden oder dickeren Materialien kann der Laser jedoch Schwierigkeiten haben und Wärmeeinflusszonen (WEZ) erzeugen, die die Materialeigenschaften beeinträchtigen können.

Plasmaschneiden ist zwar recht günstig zum Schneiden dickerer Metalle, jedoch weniger präzise als Wasserstrahl- und Laserschneiden. Es ist schnell und wird bevorzugt in der Schwerindustrie eingesetzt, da es Materialien wie Stahl und Aluminium bis zu mehreren Zentimetern Dicke schneiden kann. Aufgrund der rauen Oberfläche müssen die Kanten jedoch nachbearbeitet werden.

Jedes dieser Schneidverfahren bietet unterschiedliche Vor- und Nachteile. Daher hängt die Auswahl stark von der Materialart, der erforderlichen Präzision und den Projektparametern ab. Um die perfekte Lösung für die Anwendung zu finden, müssen Faktoren wie Kosten, Zeit und Nachhaltigkeit abgewogen werden.

Hauptmerkmale und Fähigkeiten von Wasserstrahlschneidern

Präzisionsschneiden verschiedener Materialien

Wasserstrahlschneiden ist für das feine Schneiden einer Vielzahl von Materialien bekannt und wird daher in vielen Branchen eingesetzt. Das Schneidsystem schneidet alles von Metallen, einschließlich Stahl und Aluminium, bis hin zu Nichtmetallen wie Glas, Kunststoffen, Keramik und Verbundwerkstoffen sauber und hochpräzise. In der Luft- und Raumfahrt werden Titan- und Kohlefaserkomponenten präzise geschnitten, da die beim Schneiden entstehende Hitze die Integrität des Materials beeinträchtigen würde.

Ein weiterer wichtiger Vorteil dieses Verfahrens sind die engen Toleranzen von ±0.003 Zoll, je nach Maschinenkonfiguration. Daher ist beim Einsatz von Wasserstrahl-CNC-Maschinen möglicherweise nur eine geringe Nachbearbeitung erforderlich, was wiederum viel Zeit und Kosten spart. Hochwertigere Systeme können sogar bis zu 12 cm dicke Materialien schneiden und bieten eine hervorragende Leistung bei der Bearbeitung von Steinplatten oder Schwarzmetallen.

Branchen, die diese Geräte einsetzen, bestätigen ihre stetig steigende Produktivität und die minimale Abfallmenge durch die Wiederverwendung von Schleifmitteln und Wasser aus dem System. Ihre enorme Vielseitigkeit macht Wasserstrahlsysteme für alle Anwendungen im Präzisionsschneiden unverzichtbar, beispielsweise in der Architektur, der Automobilindustrie und der industriellen Fertigung.

Dickenbereich und Materialkompatibilität

Die Technologie des Wasserstrahlschneidens ist hinsichtlich ihrer Vielseitigkeit hinsichtlich Materialstärke und -durchmesser unübertroffen. Neuere Wasserstrahlsysteme schneiden Materialien von 0.010 Zoll bis zu unglaublich massiven 12 Zoll oder mehr. Die Unterschiede liegen in den unterschiedlichen Materialien und dem Systemaufbau. Daher eignet sich die Wasserstrahlschneidtechnologie am besten für Anwendungen, die einen Präzisionsschnitt bei unterschiedlichen Materialgrößen erfordern.

Wasserstrahlschneiden eignet sich für Metalle wie Stahl, Aluminium und Titan sowie für Nichtmetalle wie Glas, Keramik, Verbundwerkstoffe und Gummi. Gehärteter Stahl mit einer Dicke von mehreren Zentimetern wurde erfolgreich mit Wasserstrahlschneiden bearbeitet, wobei saubere Schnitte ohne Verlust der Stahlintegrität erzielt wurden. Das Schneiden dünner und empfindlicher Materialien wie Glas oder Laminate ohne Hitze reduziert das Risiko von Verformungen oder Rissen erheblich. Dank der Weiterentwicklung abrasiver Wasserstrahlschneidmechanismen lassen sich harte Materialien wie Wolfram oder Kunststein sehr gut schneiden, was die Anpassungsfähigkeit dieser modernen Technologie erneut unterstreicht.

Geschwindigkeit und Effizienz beim Schneiden

Durch das abrasive Wasserstrahlschneiden wurden Präzision und Effizienz geschaffen, die den täglichen Anforderungen der Industrie gerecht werden. Abhängig von verschiedenen Materialien und Materialstärken erreichen moderne Wasserstrahlschneidanlagen Schnittgeschwindigkeiten von bis zu 600 Zoll pro Minute. Die Technologie ermöglicht das schnelle gleichzeitige Schneiden verschiedener Materialschichten und reduziert so die Produktionszeit drastisch.

Der Schneidvorgang erzeugt keine Wärme; das Abkühlen der Materialien und die damit verbundene thermische Verformung werden vermieden. Untersuchungen haben ergeben, dass beim abrasiven Wasserstrahlschneiden etwa 40 % weniger Materialabfall entsteht als bei herkömmlichen Schneidwerkzeugen, was sich direkt auf die Wirtschaftlichkeit auswirkt. Aufgrund dieser Vorteile wird das Wasserstrahlschneiden in der Luft- und Raumfahrt, der Automobilindustrie und der Sonderfertigung bevorzugt, wo Produktionsgeschwindigkeit und Präzision entscheidend sind.

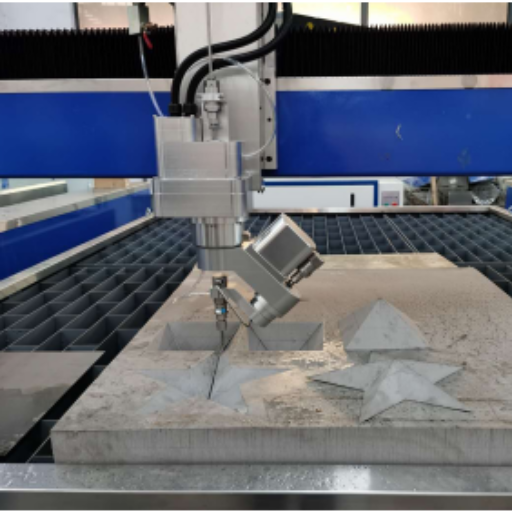

Branchenübergreifende Anwendungen für Wasserstrahlschneiden

Wasserstrahlschneiden ist ein geschätztes Verfahren und eignet sich aufgrund seiner Vielseitigkeit und Genauigkeit auch für zahlreiche andere Branchen. In der Luft- und Raumfahrt wird Wasserstrahlschneiden eingesetzt, um komplexe Schnitte an Teilen aus Titan, Verbundwerkstoffen und Aluminium durchzuführen, ohne strukturelle Deformationen zu hinterlassen. Wasserstrahlschneiden gilt als die beste Methode für kundenspezifische Komponenten und die Prototypenentwicklung und bietet auch in der Automobilindustrie eine hohe Genauigkeit. Stein, Glas und Metall werden für komplexe Designs im Bauwesen und in der Architektur mit Wasserstrahlschneiden geschnitten. Durch die große Auswahl an zu verarbeitenden Materialien kann es ein vorteilhaftes Verfahren in der Fertigung und Produktion sein.

Luft- und Raumfahrt- und Automobilindustrie

Die Branche schätzt die Wasserstrahlschneidtechnologie aufgrund ihrer Präzision und Vielseitigkeit. Bei der Bearbeitung von Turbinenschaufeln, kleinen Halterungen und Strukturrahmen müssen sehr enge Toleranzen von üblicherweise ±0.003 Zoll eingehalten werden, was für das Wasserstrahlschneiden kein Problem darstellt. Diese Präzision ist eine Grundvoraussetzung für die Einhaltung der Sicherheits- und Leistungsstandards der Luft- und Raumfahrt; dies gilt insbesondere für CNC-Schneidtechnologien. Darüber hinaus verhindert der Einsatz von Wasserstrahlschneiden im Prozess die Entstehung von Wärmeeinflusszonen. Dadurch bleibt die Materialintegrität von Titan, Aluminium und Verbundwerkstoffen – gängige Materialien in der Luft- und Raumfahrt – erhalten, was für ihre Langlebigkeit und Leistungsfähigkeit unter harten Bedingungen entscheidend ist.

Im Automobilbereich ist Wasserstrahlschneiden ein anerkanntes Verfahren zum Schneiden von Metallen, Kunststoffen und Innenraummaterialien wie Gummi und Teppichen. Verschiedene Hersteller nutzen es auch zur Herstellung von Leichtbauteilen für den neuen Schwerpunkt auf Elektrofahrzeugen (EVs), bei denen Leichtbauteile der wichtigste Faktor zur Erhöhung der Reichweite sind. Aktuellen Marktdaten zufolge wird der globale Markt für Wasserstrahlschneidemaschinen zwischen 6 und 2023 voraussichtlich mit einer durchschnittlichen jährlichen Wachstumsrate von über 2028 % wachsen, wobei die Nachfrage aus diesen Branchen steigt. Deshalb ist Wasserstrahlschneiden für die Industrie so wertvoll, da es sehr anpassungsfähig und präzise genug ist, um komplizierte Designs zu bewältigen und gleichzeitig den Materialabfall zu reduzieren und die Herstellungskosten zu senken.

Herstellung und künstlerische Verwendung

Das Wasserstrahlschneidsystem hat sich aufgrund seines Strebens nach höchster Präzision und Vielseitigkeit zu einem unverzichtbaren Werkzeug für eine Vielzahl von Fertigungs- und Kunstprozessen entwickelt. Zu den Industriezweigen, in denen dieses System Anwendung findet, gehören die Luft- und Raumfahrt, die Automobilindustrie und das Baugewerbe, um winzige Bauteile mit minimalem Abfall herzustellen. Beispielsweise ist das Wasserstrahlschneiden in der Luft- und Raumfahrt vorteilhaft, da es hochfeste Materialien wie Titan und Verbundwerkstoffe schneiden kann, ohne die strukturelle Integrität zu beeinträchtigen. Aktuellen Veröffentlichungen zufolge kann Wasserstrahlschneiden den Materialabfall um bis zu 30 % reduzieren und so die Einsparungen für die betroffenen Branchen maximieren, insbesondere beim Einsatz moderner Wasserstrahl-CNC-Maschinen.

Künstler nutzen Wasserstrahlschneiden, um detaillierte Designs und Skulpturen aus Glas, Metall und Stein herzustellen. Künstler und Architekten nutzen es für individuelle Projekte wie dekorative Paneele, Bodenmuster und zeitgenössische Skulpturen. Dank der Präzision des Wasserstrahlschneidens mit Toleranzen von bis zu 0.005 mm sind die Gestaltungsmöglichkeiten endlos und dennoch konsistent. Die Verbindung von menschlicher Kreativität und Technologie hält das Wasserstrahlschneiden in allen industriellen und kreativen Bereichen lebendig und relevant.

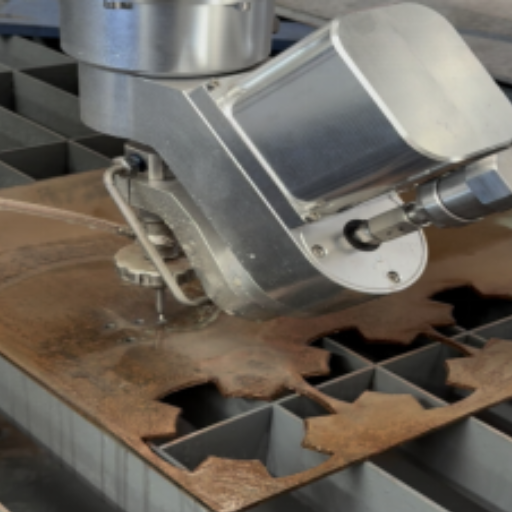

Fallstudien aus der realen Welt

Vorteile des CNC-Wasserstrahlschneidens

Aus diesen Gründen ist das CNC-Wasserstrahlschneiden ein wichtiges Werkzeug, wenn es auf Präzision sowie Nachhaltigkeit und Flexibilität ankommt.

Hohe Präzision und minimaler Abfall

Die hohe Präzision beim CNC-Wasserstrahlschneiden wird durch fortschrittliche Technologien erreicht, die eine Toleranz von bis zu ±0.001 Zoll ermöglichen. Diese Genauigkeit ermöglicht es Herstellern, komplexe und hochkomplexe Designs ohne Qualitätseinbußen zu entwickeln. Da das Schneiden zudem kalt erfolgt, ist die Möglichkeit einer thermischen Verformung ausgeschlossen – bei herkömmlichen Schneidverfahren, bei denen Wärme im Vergleich zum Schneidprozess eine große Gefahr darstellt.

Das Wasserstrahlschneiden zeichnet sich durch eine hohe Abfallreduzierung aus. Verschiedenen Berichten zufolge kann die Materialausnutzung aufgrund der präzisen Schneidwirkung und der Schnittbreite dieses Verfahrens über 90 Prozent liegen. Durch die hohe Schneideffizienz sinken die Rohstoffkosten deutlich; so wird eine umweltfreundliche Fertigung durch die Minimierung von Ausschuss und überschüssigem Abfall ermöglicht. Diese Parameter machen diese Phase des CNC-Wasserstrahlschneidens für die Luft- und Raumfahrt-, Automobil- und Bauindustrie äußerst wichtig, da Präzision und Ressourcenoptimierung für die kontinuierliche Produktherstellung von entscheidender Bedeutung sind.

Keine Wärmeeinflusszonen (HAZ)

Einer der größten Vorteile des CNC-Wasserstrahlschneidens ist die Vermeidung von Wärmeeinflusszonen (WEZ). Im Gegensatz zu herkömmlichen Schneidverfahren wie Laser- oder Plasmabearbeitung ist das CNC-Wasserstrahlschneiden ein Kaltschneidverfahren. Daher bilden sich keine WEZ auf der Materialoberfläche, da das Material während des Schneidprozesses unter thermischer Einwirkung unverändert bleibt. Beispielsweise behalten Metalle wie Aluminium und Stahl, die sich bei Hitzeeinwirkung verformen, beim Wasserstrahlschneiden ihre ursprünglichen Eigenschaften. Darüber hinaus verursacht dieses Verfahren keine Verwerfungen, Verhärtungen oder Mikrorisse, die bei wärmebeeinflussten Schneidverfahren auftreten können. Daher eignet es sich perfekt für die Feinmechanik, bei der die Materialqualität von größter Bedeutung ist.

Vielseitigkeit beim Materialschneiden

Ein Schneidverfahren wurde vor allem aufgrund seiner enormen Materialvielfalt und der Leistungsfähigkeit von CNC-Wasserstrahlmaschinen intensiv in Betracht gezogen. Um nur einige Anwendungen zu nennen: Von weichen Materialien wie Gummi, Schaumstoff und Kunststoffen bis hin zu harten und dichten Materialien wie Granit, Keramik und Titan – Wasserstrahlen schneiden alles mit Präzision. In der Luft- und Raumfahrt schneiden Wasserstrahlen Verbundwerkstoffe wie Kohlefaser, um leichte und dennoch langlebige Komponenten herzustellen, die strengen Spezifikationen entsprechen. Im Bauwesen hingegen sind Wasserstrahlen dafür bekannt, Glas und dekorative Fliesen präzise und in hoher Qualität zu schneiden.

Wasserstrahlen können Toleranzen von plus/minus 0.003 Zoll je nach Anwendung schnell und mit höchster Genauigkeit verändern. Da bei diesem Verfahren zudem keine Wärmeeinflusszone entsteht, eignet es sich besonders für Materialien, die empfindlich auf Temperaturschwankungen reagieren und der Zersetzung unterliegen. Diese massive Küvette hält Schneiddrücken von über 60,000 psi stand und bietet damit unübertroffene Vielseitigkeit für Anwendungen, die Präzision und Materialintegrität erfordern.

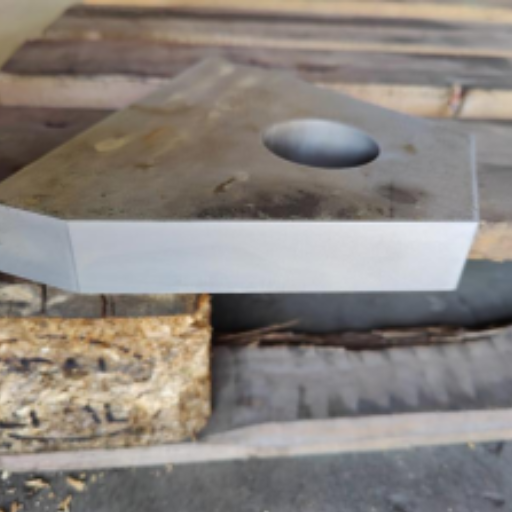

Einschränkungen und Herausforderungen von Wasserstrahlmaschinen

Aufgrund ihrer bemerkenswerten Genauigkeit und enormen Flexibilität bringen Wasserstrahlmaschinen einige Probleme mit sich. So sind beispielsweise die Betriebskosten sehr hoch, da Wasserstrahlsysteme viel Energie und Wasser verbrauchen und zudem wartungsintensiv sind. Die Schneidgeschwindigkeit ist jedoch vergleichsweise niedrig, was den Produktionsanforderungen bei der Bewältigung großer Arbeitsmengen zuwiderläuft. Auch die Betriebsgeräusche sind ein Problem, und manchmal ist Schalldämmung an bestimmten Orten unabdingbar. Auch die Entsorgung abrasiver Abfälle und deren umweltgerechte Entsorgung kann problematisch sein und muss gemäß den Umweltgesetzen sorgfältig durchgeführt werden. Diese müssen gut durchdacht sein, um zu entscheiden, ob sich das Wasserstrahlverfahren für die jeweilige Anwendung am besten eignet.

Anfängliche Kosten und Wartungsprobleme

Je nach Leistungsmerkmalen wie Größe, Druckstufen und erweiterten Funktionen wie 5-Achsen-Schneiden kosten industrielle Wasserstrahlschneidsysteme in der Regel rund 60,000 US-Dollar, manchmal sogar mehr als 300,000 US-Dollar. Für ein Unternehmen kann dies eine beträchtliche Investition sein. Darüber hinaus dürfen die Betriebskosten nicht außer Acht gelassen werden. Die Wartung einer Hochdruckpumpe oder der Austausch von Düsen, Dichtungen und anderen Verbrauchsmaterialien zehren schnell am Budget. Granat, das gängigste Schleifmittel, kostet zwischen 0.20 und 0.40 US-Dollar pro Pfund. Im normalen Betrieb kann das Schleifmittel jedoch mehrere Pfund pro Minute verbraucht werden, je nach Materialdicke und Schneidgeschwindigkeit.

Diese Wartungsintervalle sind insbesondere bei hoher Auslastung entscheidend. Die damit verbundenen Ausfallzeiten können Produktionspläne stören und zu höheren Kosten führen. Beim Vergleich eines Wasserstrahlverfahrens mit anderen Optionen sollte dieser Aspekt berücksichtigt werden, um sicherzustellen, dass es sowohl den Budgetvorgaben als auch den langfristigen Betriebsinteressen des Unternehmens entspricht.

Einschränkungen der Schnittdicke

Neben seiner Vielseitigkeit unterliegt das Wasserstrahlschneiden jedoch auch einigen Einschränkungen hinsichtlich der Materialstärke, die effektiv geschnitten werden kann. So können Materialien mit modernen Maschinen beispielsweise mit einer Toleranz von 6 mm fein geschnitten werden, wobei eine höhere Materialstärke die Schnittgenauigkeit und -qualität einschränkt. Bei einer höheren Materialstärke kommt es zu Verjüngungen oder Unregelmäßigkeiten, entweder an der Oberseite oder am Rand des Schnitts, die eine Nachbearbeitung erfordern.

Die Materialart ist ein weiterer wichtiger Faktor, der diese Einschränkungen beeinflusst. Weiche Materialien wie Schaumstoff oder Gummi lassen sich in dickerer Form leichter schneiden, während härtere oder robustere Materialien wie Titan, Edelstahl oder gehärtete Legierungen die Grenzen des Wasserstrahlsystems tendenziell überschreiten. Darüber hinaus erfordert das Schneiden wirklich dicker Materialien einen deutlich höheren Wasserdruck und einen höheren Schleifmitteleinsatz, was beides die Betriebskosten deutlich erhöht.

Bei manchen industriellen Anwendungen, bei denen dicke Materialien geschnitten werden müssen, sind angesichts der Präzisionsanforderungen möglicherweise andere Schneidverfahren wie Plasma- oder Laserschneiden vorzuziehen. Das Verständnis dieser Einschränkungen stellt jedoch sicher, dass die Wasserstrahltechnologie innerhalb der Betriebsgrenzen technisch effizient bleibt.

Andere technische Herausforderungen

Eine weitere wichtige technische Einschränkung ist der Düsenverschleiß und die Wartung beim Wasserstrahlschneiden. Der hohe Wasserdruck in Kombination mit abrasiven Substanzen führt mit der Zeit zu erheblicher Erosion und verringert so Präzision und Effizienz. Daten zeigen, dass Abrasivdüsen je nach Material und Schneidparametern in der Regel alle 50 bis 250 Betriebsstunden ausgetauscht werden müssen, was zu Ausfallzeiten und Produktionskosten führt.

Auch bei sehr komplexen Designs oder kleinen Teilen ist die Kontrolle der Schnittbreite ein wichtiges Anliegen. Instrumente müssen eingesetzt werden, um die Parameter – Faktoren wie Wasserdruck, Strahlmitteldurchflussrate und Düsenzustand – genau abzustimmen, da eine ungleichmäßige Schnittbreite die Schnittqualität beeinträchtigt und Material einschließt, was zu Ausschuss führt.

Um Betriebsausfälle des Wasserstrahlsystems zu vermeiden, muss die Wasserreinheit optimal gewährleistet sein. Wasserverunreinigungen können die Pumpe und andere Komponenten beschädigen, was wiederum zu unerwarteten Ausfällen der Anlage führen kann. Ein modernes Filtersystem und regelmäßige Kontrollen der Wasserqualität sind daher für viele Branchen unerlässlich.

Zweitens stellen Lärm und Nebelbildung beim Wasserstrahlschneiden an jedem Arbeitsplatz erhebliche Probleme dar. Längerer Kontakt mit diesen Stoffen kann die Gesundheit der Arbeiter gefährden. Daher sind in einer modernen Wasserstrahlschneidanlage Schalldämmung und gute Belüftung erforderlich.

Auswahl der richtigen CNC-Wasserstrahlschneidemaschine

Bei der Auswahl einer CNC-Wasserstrahlmaschine sollten Präzision, Vielseitigkeit und Materialverträglichkeit im Mittelpunkt stehen.

• Materialart und -stärke – Identifizieren Sie die zu schneidenden Materialien und deren Dicke, um sicherzustellen, dass die Kapazität der Maschine Ihren geschäftlichen Anforderungen entspricht.
• Schnittgenauigkeit – Ermitteln Sie, wie viel Genauigkeit für Ihr Projekt erforderlich ist. Für filigrane/verschachtelte Designs stehen präzisere Maschinen zur Verfügung.
• Pumpendruck – Suchen Sie sich eine Maschine, die für den Druck geeignet ist, der für die von Ihnen erwartete Arbeitsbelastung erforderlich ist, denn im Allgemeinen gilt: Je höher der Druck, desto schneller und sauberer der Schnitt.
• Tabellengröße – Entscheiden Sie sich für eine Maschine, deren Tischgröße zu den Maßen Ihres regelmäßig verwendeten Materials passt.
• Wartung und Support – Entscheiden Sie sich für einen Hersteller mit solidem Kundensupport, Ersatzteilverfügbarkeit und Wartungsservice.
• Budget – Entscheiden Sie sich für eine Maschine, die Ihren betrieblichen Anforderungen im Rahmen Ihrer finanziellen Möglichkeiten entspricht.

Die Berücksichtigung der oben genannten Punkte wird Ihnen bei der Auswahl der Wasserstrahlschneidemaschine für Ihre Anwendungen und Betriebsziele helfen.

Zu berücksichtigende Faktoren: Budget und Materialtyp

Wenn Sie sich für Wasserstrahlschneidmaschinen entschieden haben, sollten Sie Ihr Budget und die Art der zu bearbeitenden Materialien abwägen. Je nach Leistung, Größe und Spezifikationen der jeweiligen Maschine muss eine Investition zwischen 50,000 und über 300,000 US-Dollar für eine Wasserstrahlschneidmaschine getätigt werden. Die Betriebskosten für Schleifmittel, Wasser, Strom und Wartung betragen etwa 15 bis 30 US-Dollar pro Stunde. Sie sollten sich all dieser Kosten bewusst sein, um sicherzustellen, dass sie Ihr Budget nicht überschreiten.

Auch die Materialauswahl ist stark abhängig. Während sich der Wasserstrahl perfekt für weichere Materialien wie Schaumstoffe, Gummi oder Kunststoffe eignet, wird zum Schneiden härterer Materialien wie Edelstahl, Aluminium oder Titan abrasives Material benötigt. Hochwertigere abrasive Wasserstrahlschneider, die dickere oder härtere Materialien schneiden können, sind zwar teurer, bieten Ihnen dafür aber in der Regel mehr Flexibilität für zukünftige industrielle Anwendungen. Diese Überlegungen helfen Ihnen bei der Auswahl einer Maschine, die sowohl Ihrem Budget als auch Ihren betrieblichen Anforderungen entspricht.

Produktionsbedarf und Effizienz

Geschwindigkeit, Präzision und Effizienz in der Produktion stehen dem Output in nichts nach. Moderne Wasserstrahlschneidmaschinen verfügen über modernste Technologien, wie beispielsweise dynamische Wasserstrahlsysteme, die die Konizität reduzieren und die Schnittgenauigkeit verbessern. Je nach Material schneiden die Maschinen zwischen 2,000 und 3,500 Zentimetern pro Minute und ermöglichen so einen enormen Durchsatz in industriellen Anlagen.

Auch der Energieverbrauch muss berücksichtigt werden. Die meisten Wasserstrahlsysteme benötigen je nach Pumpenleistung, Düsengröße und Schneiddruck zwischen 37 und 95 kWh pro Stunde. Eine energieeffiziente Pumpe in der Maschine senkt die Betriebskosten und steigert so die Effizienz Ihres Betriebs.

Darüber hinaus sind die meisten dieser Modelle mit softwaregesteuerten Produktivitätsfunktionen wie Mehrachsenschneiden oder der Automatisierung der benutzerdefinierten Musterprogrammierung ausgestattet. Diese Funktionen reduzieren manuelle Arbeit und vermeiden Fehler. Solche Maschinen sind in Branchen unverzichtbar, in denen Präzision und Geschwindigkeit von größter Bedeutung sind, wie beispielsweise in der Luft- und Raumfahrt, der Automobilindustrie und der Fertigung.

Übersicht beliebter Marken und Modelle

Wenn von Wasserstrahlschneidwerkzeugen die Rede ist, setzt eine ausgewählte Gruppe von Marken Maßstäbe in Sachen Qualität, Leistung und Innovation. Hier sind einige beliebte Marken und Modelle:

Darüber hinaus arbeitet jede Marke kontinuierlich an Verbesserungen in den Bereichen Energieeinsparung, Automatisierung und Präzision, sodass Unternehmen über Technologien verfügen, die auf ihre eigenen Anforderungen abgestimmt sind. Ob Geschwindigkeit, Präzision oder Flexibilität – diese Liste bietet für jede Branche etwas.

Zukünftige Trends beim CNC-Wasserstrahlschneiden

Technologische Fortschritte bei Wasserstrahlmaschinen

Jüngste Fortschritte in der Wasserstrahlschneidtechnologie haben ihren Einsatz in industriellen Anwendungen aufgrund ihrer Präzision, Effizienz und Vielseitigkeit gesteigert. Eine Ultrahochdruckpumpe mit Drücken von über 90,000 psi ist heute in jeder modernen Wasserstrahlmaschine verbaut. Diese Kombination ermöglicht das Schneiden dicker und harter Materialien wie Titan, Glas und Verbundwerkstoffe mit höchster Präzision. Auch abrasive Wasserstrahlsysteme wurden weiterentwickelt, um den Abrasivverbrauch um bis zu 30 % zu senken und so die Betriebskosten bei gleichbleibender Schneidleistung zu senken.

Automatisierung sowie CAD- und CAM-Integration haben den Arbeitsablauf verändert und ermöglichen der Software eine effizientere Optimierung des Schneidpfads. Diese Optimierung trägt zu einer Reduzierung des Materialabfalls um etwa 20 % bei. Produktionsausfallzeiten werden ebenfalls reduziert, da Echtzeitüberwachung und modernste Diagnosesysteme Wartungsbedarf vorhersehen und ungeplante Ausfallzeiten reduzieren.

Umweltfreundlichkeit liegt im Trend. Verschiedene Hersteller entwickeln Maschinen, die 85–90 % des verbrauchten Wassers recyceln und so den gesamten Prozess relativ umweltfreundlich gestalten. Solche Eigenschaften verdeutlichen den zunehmenden Druck in der Industrie, die Umweltbelastung zu verringern und gleichzeitig hohe Produktivitätsstandards aufrechtzuerhalten. Dieses Upgrade zeigt, wie die Wasserstrahlschneidtechnologie nicht nur in letzter Zeit verbessert wurde, sondern auch die moderne Fertigung auf ein neues Niveau hebt.

Integration mit Automatisierung und KI

Die Integration von Automatisierung und KI in Wasserstrahlschneidprozesse hat Fertigungsprozesse nachhaltig verändert. KI-Algorithmen ermitteln intelligentere Betriebsparameter für das Wasserstrahlschneiden, maximieren Schneidwege, minimieren Materialabfall und reduzieren Ausfallzeiten. Dank Automatisierung laufen Maschinen heute stundenlang mit sehr geringem menschlichen Eingriff, was zu höherer Leistung und Konsistenz führt. In solchen fortschrittlichen, KI-gestützten Systemen werden beispielsweise Materialeigenschaften sofort in Echtzeit analysiert und Wasserdruck und Schleifmittelmenge angepasst, sodass die Projektgenauigkeit trotz Materialschwankungen nicht beeinträchtigt wird. Aktuelle Branchenberichte besagen, dass sich die Effizienz in Fabriken mit KI-gesteuerter Automatisierung um bis zu 30 % steigern ließ. Dies zeigt, dass diese Technologien einen enormen Beitrag zur Optimierung von Fertigungsabläufen leisten können. Das heißt nicht, dass solche Entwicklungen ausschließlich auf die Produktion ausgerichtet sind; im Gegenteil, sie haben die Bereiche Individualisierung und Flexibilität stark gefördert, sodass maßgeschneiderte Hersteller nun in der Lage sind, die unterschiedlichsten Kundenanforderungen schneller zu erfüllen.

Neue Anwendungen und Märkte

Die KI-gesteuerte Automatisierung verändert zahlreiche Branchen, wobei neue Anwendungen vielversprechend sind. Ein wichtiger Bereich ist der Gesundheitssektor, wo KI-gestützte Systeme zur Analyse medizinischer Bilder, zur Frühdiagnose von Krankheiten und zur Entwicklung personalisierter Behandlungspläne eingesetzt werden. Beispielsweise zeigten KI-Algorithmen zur Bildanalyse eine deutlich höhere Genauigkeit als herkömmliche Methoden zur Erkennung von Brustkrebs und diabetischer Retinopathie in diagnostischen Scans.

Ein weiterer Wachstumsmarkt ist die Automobilbranche, vor allem im Bereich der autonomen Fahrzeugtechnologie. Berichten zufolge haben die Investitionen in die Entwicklung selbstfahrender Autos weltweit über 50 Milliarden US-Dollar überschritten. KI-basierte Fortschritte ermöglichen zudem eine sicherere Navigation, Echtzeit-Entscheidungen und die Analyse von Verkehrsmustern. Auch der Einzelhandel nutzt KI für das Lieferkettenmanagement, die Verbesserung des Kundenerlebnisses und die Bestandskontrolle. Aktuelle Studien zeigen, dass Einzelhändler mit KI ihre Betriebskosten um 20 % senken.

Auch im Bereich der erneuerbaren Energien rückt KI in den Vordergrund. Smart Grids ermöglichen intelligente Abläufe bei der Energieverteilung und der Abschätzung des zukünftigen Energiebedarfs. Prädiktive Analytik sorgt für eine reibungslose Wartung von Windkraftanlagen und Solarmodulen, indem sie Ausfallzeiten reduziert und die Effizienz steigert. Angesichts dieser sich entwickelnden Märkte wird die Anpassungsfähigkeit und Skalierbarkeit der KI-Technologie als Innovationskraft weltweit und auch in anderen Sektoren deutlich unter Beweis gestellt.
