Изучение основных характеристик и преимуществ бесцентрошлифовального станка для прецизионных работ

Понимание бесцентрового шлифования

Принципы бесцентрового шлифования

Процесс бесцентрового шлифования можно рассматривать как операцию механической обработки, при которой снятие материала происходит по наружному диаметру заготовки без установки её в центры или патроны. При этом заготовка поддерживается шлифовальным кругом, регулировочным кругом и подручником. Плотное прилегание заготовки к кругам позволяет выполнять операции по формообразованию и размерной обработке с высокой точностью и эффективностью, не имеющей себе равных в крупносерийном производстве.

Материалы, которые можно обрабатывать с помощью бесцентровой шлифовки, включают металлы, пластмассы и композитные материалы — исключительно универсальная установка, которая находит применение во множестве отраслей промышленности.

Современные инновации усовершенствовали этот традиционный метод, интегрировав передовые датчики и автоматизированные системы для соблюдения более строгих допусков и достижения стабильного уровня производительности. Благодаря внедрению множества таких систем автоматической регулировки и мониторинга в реальном времени ручное вмешательство сводится к минимуму, что приводит к значительному повышению производительности. Эти усовершенствования обусловлены необходимостью повышения эффективности и точности в производственных отраслях, яркими примерами которых являются автомобилестроение, аэрокосмическая промышленность и производство медицинских приборов.

Виды бесцентрового шлифования

Бесцентровое шлифование — точный и эффективный метод производства. Существует три основных типа бесцентрового шлифования: шлифование со сквозной подачей, шлифование с подачей и шлифование с торцевой подачей, каждый из которых подходит для конкретных задач и требований.

Шлифование со сквозной подачей

Этот метод шлифования широко применяется при производстве цилиндрических деталей одинакового диаметра по всей длине. Заготовка перемещается в осевом направлении между абразивным и регулирующим кругами, опираясь на опорное лезвие. Шлифование со сквозной подачей применяется с высокой эффективностью и экономичностью в массовом производстве автомобильных деталей, таких как валы и клапаны.

Шлифование на входе

Этот процесс, также известный как врезное шлифование, подходит для деталей различных размеров, сложной геометрии или ступенчатых деталей. Заготовка фиксируется, а шлифовальный круг перемещается для радиального выборочного снятия материала в той или иной области. Для высокоточной обработки этот метод применяется при изготовлении деталей медицинского оборудования или деталей аэрокосмической промышленности, где требуется сложная геометрия и жёсткие допуски.

Концевое шлифование

Этот процесс применяется к коническим заготовкам, при котором материал снимается с одного или обоих концов. Заготовка подается в станок под углом, чтобы обеспечить качественное шлифование конических участков. Торцевое шлифование часто используется для финишной обработки штифтов, шпинделей или специальных крепёжных деталей, торцы которых требуют точной обработки.

Основные компоненты бесцентрошлифовального станка

Бесцентрошлифовальный станок состоит из различных компонентов, которые должны работать согласованно для обеспечения точности и эффективности процесса шлифования. К ним относятся:

Шлифовального круга

Шлифовальный круг, в первую очередь, служит инструментом шлифовального станка и используется для снятия материала с заготовки. Выбор абразивного материала зависит, главным образом, от желаемого результата и твёрдости материала. Помимо оксида алюминия и карбида кремния, доступны и другие материалы. Современные производители шлифовальных кругов уделяют особое внимание долговечности и стабильности, что позволяет избежать частой замены кругов.

Регулировочное колесо

Регулировочный диск регулирует скорость вращения и подачу заготовки. Он расположен под углом, что обеспечивает подачу заготовки по заданной траектории. Поверхность регулировочного диска обычно изготовлена ​​из резины или смолы, что обеспечивает универсальность для различных применений.

Рабочий лезвие Rest

Он располагается между шлифовальным и регулировочным кругами во время шлифования, удерживая заготовку в нужном положении. Лезвие подложки обычно изготавливается из закаленной стали или твердого сплава, что обеспечивает износостойкость и устойчивость заготовки даже при сильном давлении. Угол наклона регулируется, что позволяет захватывать заготовки различных размеров и форм.

Кровать и основание

Станина и основание станка служат опорой, обеспечивая устойчивость и надежное крепление всех компонентов. В последних конструкциях используются виброгасящие материалы, повышающие точность шлифования и продлевающие срок службы станка.

Система охлаждающей жидкости

Благодаря системе тонкой подачи СОЖ зона между шлифовальными поверхностями остаётся холодной, предотвращая деформацию заготовки под воздействием тепла и ускоряя износ абразивных кругов. Система СОЖ удаляет загрязнения, обеспечивая эффективность и пригодность СОЖ в течение длительного времени.

Механизм подачи

Механизм подачи предназначен для непрерывной подачи заготовки в зону шлифования. В современных станках автоматизированная система подачи также обеспечивает высокую производительность и максимальное сокращение времени простоя, позволяя обрабатывать партии различных размеров.

Блок управления ЧПУ (современные станки)

Многие современные бесцентрошлифовальные станки также оснащены системами ЧПУ, которые позволяют задавать параметры шлифования с высочайшей точностью, а также обеспечивают более высокую точность, повторяемость и простоту обработки деталей сложной геометрии. Мониторинг в реальном времени и интеграция данных повышают производительность и снижают вероятность ошибок.

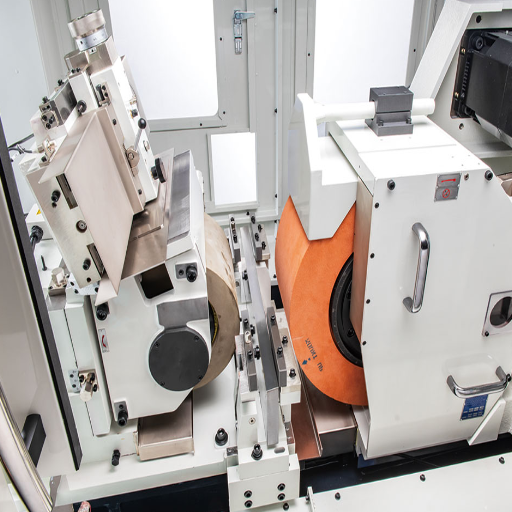

Основные характеристики бесцентрошлифовальных станков

Шлифовальный круг и регулировочный круг

Шлифовальный и регулирующий круги являются основными рабочими элементами бесцентрошлифовального станка, на котором достигаются очень высокие точность и эффективность обработки. Шлифовальный круг, обычно изготавливаемый из абразивных частиц оксида алюминия или карбида кремния, обеспечивает очень точное измельчение материала с заготовки. Благодаря этому круг вращается с очень высокой скоростью, сохраняя тонкую острую режущую кромку на протяжении всего процесса, обеспечивая стабильное качество кромки при многократном использовании.

Регулирующий круг управляет скоростью и поддерживает заготовку, обеспечивая правильное направление в зоне шлифования. Такой круг может быть, например, на резиновой связке или изготовлен из любого другого упругого материала для обеспечения хорошего сцепления и контроля. Таким образом, сочетание этих двух факторов обеспечивает высокую производительность, плавную работу и минимальные искажения, вызванные вибрацией или несоосностью. Шлифовальный и регулирующий круги, взаимодействуя друг с другом, представляют собой высочайший уровень современных технологий в области бесцентрошлифовальных станков, гарантирующих точность, надежность и эффективность для широкого спектра отраслей. Постоянное совершенствование имеющихся данных позволяет совершенствовать конструкцию таких систем, обеспечивая им длительный срок службы и высокую производительность при выполнении поставленных задач.

Шпиндель и процесс шлифования

Шпиндель бесцентрошлифовального станка играет ключевую роль в обеспечении точности и стабильности шлифования. Высокоскоростное вращение этих шпинделей обеспечивает усилие и устойчивость к абразивному воздействию шлифовального круга. Обычно в конструкции шпинделя используются современные материалы, такие как высококачественная сталь или сплавы с керамическим покрытием, поскольку они обеспечивают стойкость к износу и тепловому расширению, которые в долгосрочной перспективе негативно сказываются на точности.

Метод шлифования имеет множество вариантов, включая скорость подачи, скорость вращения круга и скорость съёма материала, которые необходимо точно настроить для оптимизации производительности. Современные шлифовальные станки обычно оснащены датчиками и системами автоматического контроля, которые измеряют такие параметры, как шероховатость поверхности, температура и вибрация во время работы. Это позволяет вносить коррективы в процессе работы, гарантируя качество процесса и увеличивая срок службы шпинделя и шлифовального круга. Вот лишь несколько примеров того, как совершенствуются технологии обработки шпинделей и шлифования в целях повышения точности, скорости и снижения эксплуатационных расходов во всем промышленном мире.

Методы шлифования на подаче

Наивысшая точность достигается при врезном шлифовании, когда круг и заготовка сближаются в точном радиальном положении для снятия материала. Современные технологии всё чаще используют автоматизированные системы управления и датчики, обеспечивающие более высокую точность. Например, адаптивная система управления контролирует износ круга, обратную связь по усилию и скорость снятия материала, внося корректировки в режиме реального времени в процессе шлифования. Это, в свою очередь, сокращает время цикла и повышает точность размеров.

Кроме того, усовершенствования состава круга, такие как использование гибридных и суперабразивных материалов, позволили вывести производительность на новый уровень, увеличив срок службы и создав барьеры для нагрева. Эти передовые круги, в сочетании с правильно подобранными системами подачи охлаждающей жидкости, предотвращают термическое повреждение заготовки и продлевают срок её службы. Благодаря ЧПУ, поддерживающему создание и воспроизводимость даже сложных геометрических форм, врезное шлифование получило широкое распространение в различных отраслях, от аэрокосмической промышленности до производства прецизионного медицинского оборудования. Благодаря своей универсальности и точности врезное шлифование продолжает расширять возможности высокопроизводительного удаления материала.

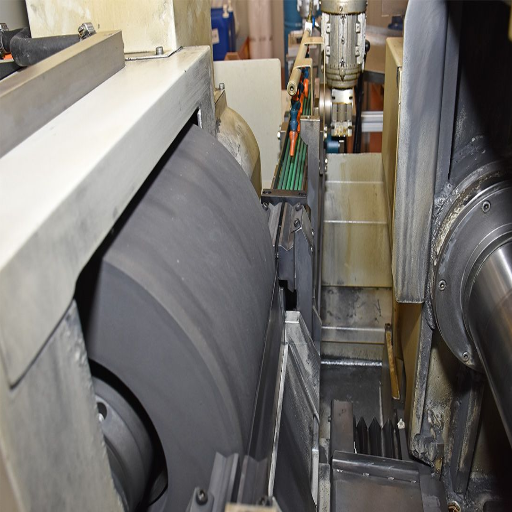

Преимущества бесцентрового шлифования

Требования к бесцентровой шлифовке для точных работ

Бесцентровое шлифование обеспечивает множество преимуществ для обеспечения точности в производстве. Одно из важнейших преимуществ заключается в возможности обработки больших объёмов деталей с непревзойдённой стабильностью и точностью. В отличие от традиционных шлифовальных станков, бесцентрошлифовальный станок работает без каких-либо зажимных приспособлений, что означает, что операторы не замечают неправильных настроек или ошибок в методах зажима. Таким образом, исключаются отклонения размеров, вызванные человеческим фактором или ошибками позиционирования заготовки. Высокая точность и качество обработки поверхности необходимы в аэрокосмической, автомобильной и медицинской промышленности.

Это подразумевает скорость. Непрерывная обработка помогает производителям минимизировать время цикла, что, в свою очередь, снижает себестоимость продукции. Бесцентровое шлифование также отличается высокой гибкостью, позволяя производителям обрабатывать материалы любых видов — будь то закалённые стали, более мягкие металлы или композиты — с минимальными отходами материала.

Дальнейшее усовершенствование автоматизированных систем и технологий ЧПУ значительно расширяет возможности бесцентровой шлифовки. Новые системы обеспечивают точный контроль таких переменных, как скорость, давление и допуски, позволяя производителям соблюдать заданные спецификации для деталей сложной геометрии. Таким образом, эти технологии напрямую способствуют повышению производительности и качества, делая бесцентровую шлифовку предпочтительной для некоторых современных прецизионных операций.

Экономическая эффективность и скорость производства

Перспектива по-прежнему находится между дешевизной процесса и более быстрым способом производства, обеспечивая необходимый баланс. В соответствии с природой процесса, в нем отсутствуют устройства для фиксации деталей; следовательно, время наладки сведено к минимуму, а детали могут обрабатываться быстрее и, следовательно, в больших объемах. Для дальнейшего развития и оптимизации производственных процессов технологии в первую очередь ориентированы на такие процессы, как автоматическая загрузка и выгрузка, чтобы свести к минимуму ручное вмешательство. Исследования показали, что производители, оснащенные современными бесцентрошлифовальными станками, могут обеспечить высокий выход продукции и внедрить энергоэффективные системы для минимизации эксплуатационных расходов и уменьшения отходов материала. Учитывая все сценарии, скорость в сочетании с низкой стоимостью делает процесс бесцентровой шлифовки актуальным для отраслей, требующих прецизионных компонентов в больших масштабах.

Качество и последовательность в производстве

Высококачественное и стабильное производство требует чёткой фокусировки на процессе оптимизации и передовых технологиях. Для поддержания стабильности предприятия могут использовать прецизионные станки и автоматизированные системы, минимизирующие вариативность в процессе производства. Например, если производство оснащено системой мониторинга производительности в режиме реального времени, можно анализировать показатели производительности и немедленно выявлять отклонения, обеспечивая стабильность качества продукции. Анализ дефектов и предиктивное обслуживание, то есть системы поддержки принятия решений, дополнительно улучшают контроль качества, сокращая время простоя и число дорогостоящих ошибок. Таким образом, производители могут выбирать оптимальное сочетание качества продукции и требований к масштабному производству, обеспечивая точность на каждом этапе, а также используя такие инструменты, как интегрированная аналитика на основе искусственного интеллекта, оборудование с поддержкой Интернета вещей и т. д.

Применение бесцентрового шлифования

Отрасли, использующие бесцентровое шлифование

Бесцентровое шлифование имеет решающее значение для многих отраслей промышленности, поскольку обеспечивает точность и эффективность работы в больших масштабах.

Автомобильная промышленность:

Автомобильная промышленность активно использует бесцентровую шлифовку для производства деталей с высокой точностью, таких как распределительные валы, коленчатые валы, поршневые шатуны и детали трансмиссии. Учитывая растущий спрос на электромобили, этот процесс приобретает всё большее значение для обработки небольших, лёгких, но жёстких деталей, повышающих производительность и эффективность транспортного средства.

Аэрокосмическая промышленность:

Производители аэрокосмической техники используют бесцентровую шлифовку для производства деталей, отвечающих строгим стандартам безопасности и производительности. От валов турбин до деталей шасси — эта технология обеспечивает точность, необходимую для деталей, работающих в экстремальных условиях и под высокими нагрузками.

Медицинский сектор

Бесцентровая шлифовка чрезвычайно эффективна в медицинском секторе при производстве хирургических и стоматологических инструментов, а также ортопедических имплантатов, включая костные винты и эндопротезы суставов. Безопасность и комфорт пациентов требуют точности и плавности обработки на микроуровне при производстве медицинских инструментов.

Энергетическая промышленность

С появлением технологий возобновляемой энергетики бесцентровая шлифовка нашла применение в производстве компонентов ветряных турбин, солнечных панелей и высокоэффективных двигателей. Она позволяет производить эти детали с необходимой точностью и в больших объемах, необходимых для решений в области устойчивой энергетики.

Производство товаров общего назначения

Помимо специализированных применений, бесцентровое шлифование широко используется в общем производстве для изготовления валов, прутков и цилиндрических деталей в различных отраслях, включая сельское хозяйство, строительство и производство товаров народного потребления. Этот метод легко поддается как мелкосерийному, так и массовому производству, что позволяет производителю быстро адаптироваться к незначительным изменениям требований рынка.

Изделия, изготовленные с использованием бесцентровой шлифовки

Бесцентровая шлифовка действительно играет важную роль в финишной обработке изделий во многих отраслях. Прецизионные компоненты используются во многих областях, таких как детали двигателей, распределительные и коленчатые валы. Они практически полностью зависят от этого процесса для достижения точных размеров и качества поверхности. Эти процессы играют важную роль в автомобильной промышленности, обеспечивая высочайшую производительность и долговечность компонентов.

В аэрокосмической промышленности высокопроизводительные турбинные валы и крепёжные элементы шлифуются методом бесцентровой обработки в соответствии со строгими требованиями и стандартами качества, применяемыми в аэрокосмической отрасли. Аналогичным образом, в медицинской промышленности эта технология используется для производства хирургических инструментов и прецизионных медицинских приборов, где точные размеры и гладкие поверхности имеют решающее значение для безопасности пациентов и оптимального функционирования.

От производства тяжёлой техники до строительного оборудования и не только, бесцентровая шлифовка играет важнейшую роль в производстве различных деталей, включая ролики, стержни и подшипники, требующих прочного и надёжного оборудования. Потребительские товары также подвергаются этому процессу, чтобы ручные инструменты, кухонная утварь или высокотехнологичная электроника могли обеспечить идеальный баланс между долговечностью и эстетической привлекательностью.

Таким образом, бесцентровое шлифование, применяемое в самых разных отраслях промышленности, стало одной из важнейших технологий производства высококачественных прецизионных изделий. Возможность обработки различных материалов, включая металлы, сплавы и композиты, свидетельствует о его непревзойденной универсальности и ценности в современном производстве.

Будущие тенденции в технологии бесцентрового шлифования

Инновации в методах шлифования

Я считаю, что одним из самых изобретательных и интересных достижений в области бесцентрового шлифования является разработка в области интеллектуальных технологий и автоматизации. Современные шлифовальные станки, оснащенные передовыми датчиками и системами мониторинга, способны обеспечивать обратную связь в режиме реального времени и автоматически корректировать параметры для оптимизации точности и эффективности. Это позволяет сократить количество ошибок и сэкономить материалы, что приводит к повышению производительности. В сочетании с алгоритмами машинного обучения они со временем начинают учиться на основе предыдущего опыта и эффективнее оптимизировать задачи, даже для сложных по форме.

Следующим по приоритету может стать разработка гибридных процессов шлифования, сочетающих методы шлифования с новейшими технологиями, включая лазерное шлифование, криогенные системы охлаждения и аддитивное производство. Такие процессы позволяют шлифовать сверхтвёрдые материалы, гравировать сложные формы, которые раньше считались невозможными, и обеспечивать практически абсолютную однородность качества поверхности. Эти разработки весьма актуальны для аэрокосмической промышленности, медицинского оборудования и энергетики, где недопустимы компромиссы между высокой точностью и целостностью материала.

Наконец, устойчивое развитие начинает становиться ключевой темой инноваций в шлифовальной промышленности. В этом контексте экологичные охлаждающие жидкости, энергоэффективные типы оборудования и перерабатываемые материалы рассматриваются как основные направления, в которых отрасль прилагает усилия по ограничению своего воздействия на окружающую среду. Эти тенденции лежат в основе продвижения и распространения постоянно меняющихся ожиданий в отношении эффективности и устойчивого развития промышленного производства.

Влияние автоматизации на бесцентровое шлифование

С моей точки зрения, внедрение автоматизации в бесцентровое шлифование стало революционным шагом, повысив как производительность, так и точность процессов. С внедрением автоматизации процессы становятся более рационализированными: отсутствие ручного вмешательства означает меньше человеческих ошибок и стабильное качество при крупносерийном производстве. Передовая робототехника и автоматизированное управление обеспечивают оптимальную настройку с минимальным временем простоя между циклами, обеспечивая точность, недостижимую для человека.

Функции автоматизации выходят далеко за рамки таких понятий, как точность и повторяемость. Возьмём, к примеру, организацию, стремящуюся использовать её для максимального повышения эффективности работы и сокращения времени выполнения заказов. Автоматизированная загрузка и разгрузка сокращают объём ручного труда, а интеллектуальные системы управления предоставляют мгновенную информацию о производительности оборудования для профилактического обслуживания, сокращая количество внеплановых поломок. Производство предотвращает отставание от графика, обеспечивая своевременное выполнение заказов и снижая затраты благодаря оптимизации использования ресурсов и увеличению срока службы оборудования.

По моему мнению, каждый новый проект, связанный с автоматизацией, и вся деятельность, связанная с ним, несомненно, являются примерами инноваций. Новые технологии способствуют внедрению интеллектуальных процессов, основанных на данных, и, в общем, способствуют повышению производительности при сохранении соответствия очень строгим стандартам в таких отраслях, как автомобилестроение, аэрокосмическая промышленность или производство медицинских приборов. Навыки автоматизации не просто обеспечивают механизмы для удовлетворения возросших требований к скорости производства и допускам; эти возможности также позволяют нам оставаться конкурентоспособными за счет более высокого качества отделки.

Новые технологии в области точного шлифования

Для меня новые технологии, которые я обсуждаю в области прецизионного шлифования, включают адаптивное управление и машинное обучение. Таким образом, они произвели революцию в прецизионном производстве, обеспечив мониторинг и автоматическую корректировку процессов в режиме реального времени. В сценарии адаптивного управления данные с датчиков используются для динамического изменения параметров обработки для достижения оптимальной производительности и минимизации отклонений. В сочетании с методами машинного обучения эти системы обучаются анализу исторических данных, чтобы прогнозировать отказы оборудования или процесса, а также минимизировать ошибки и тем самым повышать эффективность. Это обеспечивает более высокую стабильность качества и минимизирует простои и отходы материала, что является крайне важным фактором в современном производстве.

В некотором смысле можно сказать, что внедрение прецизионного шлифования способствовало развитию аддитивного производства, открыв тем самым ещё более широкие возможности. Аддитивное производство сочетает в себе возможности создания сложных геометрических форм, ранее невозможных традиционными методами, и прецизионного шлифования, обеспечивающего высочайшие допуски после производства. Таким образом, конструкторам предоставляется больше свободы без существенного ущерба для точности, необходимой для создания технически сложных деталей, используемых в аэрокосмической и медицинской технике.

Наконец, разработки в области суперабразивных материалов вызывают большой интерес. Благодаря исключительной износостойкости и коррозионной стойкости шлифовальные станки на основе кубического нитрида бора (КНБ) и алмаза обеспечивают высокую скорость шлифования, сохраняя точность в течение длительного времени. Внедрение этих технологий в наши производственные процессы позволит нам повысить производительность и соответствовать растущим требованиям отрасли к более быстрым и экологичным производственным технологиям. Таким образом, происходит трансформация, подтверждающая истину, что прецизионное шлифование является одним из основополагающих процессов в современном производстве.
