这 數控臥式鏜銑床 作為精密製造的基礎，CNC工具機對航空航太、汽車和重型機械等產業有重大影響。這些機床融合了先進的技術和極高的精度，適用於複雜的加工操作。那麼，數控臥式鏜銑床究竟有何特別之處呢？為什麼它們被認為是機械加工領域的里程碑？本文將介紹數控臥式鏜銑床的工作原理，包括其核心功能、優點和應用。對於想要複習相關知識的製造專業人士，或對現代生產方式感興趣的人士，這份詳盡的指南將深入探討工具機如何提供高精度和高效率。

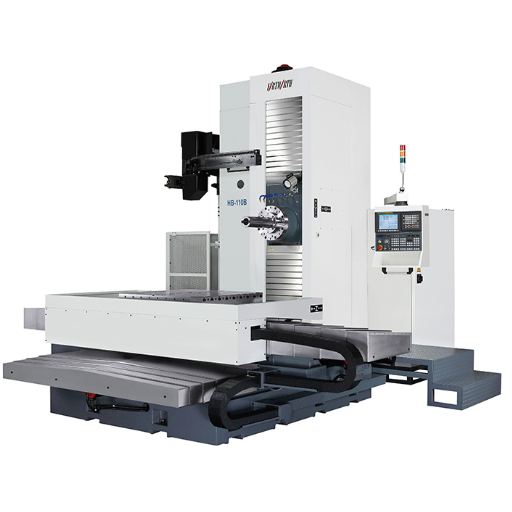

鏜銑床簡介
鏜銑床本質上是現代製造業中至關重要的工具，用於對孔洞或表面進行成形、擴孔或簡單的精加工。鏜銑床主要用於以極高的精度和對準度擴孔現有孔。而銑削則透過移除材料來創造複雜的形狀、切口和輪廓。數控 (CNC) 工具機透過高效、均勻的運作進一步提高了生產力，從而提供了非常高的加工品質。這兩種工具機在航空航太、汽車和建築行業中都佔有一席之地，因為這些行業對高效和精密的製造至關重要。
什麼是CNC臥式鏜床？
CNC臥式鏜床是一款高度精密的機械設備，專為在金屬、塑膠或複合材料等不同材料上進行精細的大型鏜孔操作而設計。該機床配備臥式主軸，能夠靈活地擴大現有孔徑並精確地加工深孔。工具機採用CNC控制器進行編程，可執行複雜的操作，進而提高加工精度、可重複性和效率。
現代數控臥式鏜床配備強大的馬達和刀具系統，使其能夠在極高的性能任務中實現最高的精度。它們通常配備自動換刀裝置、多軸（通常為3軸，有時為XNUMX軸甚至XNUMX軸）以及高速主軸，用於加工零件上複雜的幾何形狀。這些機床還配備大型工作台或旋轉工作台，能夠加工航空航太工業、石油天然氣行業以及重型機械製造中常見的大型重型工件。
例如，許多數控臥式鏜床的主軸直徑從4英吋（100毫米）到8英吋（200毫米）不等，有些專用工具機的主軸直徑甚至超過了這個範圍。此外，這些加工中心能夠處理重達數噸的工件。這些強大的功能使得數控臥式鏜床在需要極高的精度、效率以及處理各種複雜材料的情況下，成為不可或缺的加工設備。
臥式鏜銑加工流程概述
臥式鏜銑加工在製造大型複雜高精度工件的工業領域中至關重要。臥式鏜床的主軸水平放置，使其特別容易在大型工件上進行鑽孔、鏜孔或平面加工等操作。如今，CNC工具機已被廣泛使用，以提高自動化程度、精度和重複性。
現代數控臥式鏜銑床配備高效的主軸，根據工具機類型，其轉速可超過 4,000 RPM，扭矩可超過 1,200 Nm，因此無需操作員操作，也無需與從鋼到鋁以及高強度合金等各種材料進行接觸。此外，這些機床可在重型工件下方旋轉工作台；這些工作台上的工件重量超過 50,000 磅，這些重型工作台能夠加工工業規模的部件，例如渦輪機殼體、發動機缸體和大型模具。
先進技術與即時監控和自適應控制系統相結合，提高了這些機器的生產效率和精度。這對於航空航太、能源和重型設備製造等工業領域尤其重要，因為這些產業的公差通常在0.0004英吋（10微米）左右。此外，這些機器能夠與CAD/CAM軟體完美集成，進一步縮短了從設計階段到成品生產過程的交付週期和營運成本。
正是這些技術使臥式鏜銑加工始終處於當今製造業的前沿，確保了其多功能性、效率以及處理最嚴苛加工要求的能力。
數控鏜銑床的關鍵零件
CNC 鏜床由各種基本零件組成，旨在實現精度、效率和多功能性。
主軸和主軸頭：
主軸是支撐刀具並使其高速旋轉的核心部件。如今，數控鏜銑床採用非常堅固的主軸，根據應用情況，其轉速最高可達 6,000 RPM。主軸頭在重型加工過程中提供穩定性，確保加工結果的一致性。
工作表：
工作台用於支撐和移動大型或重型工件。許多數控鏜銑床配備旋轉和傾斜工作台，用於多軸加工，負載能力超過 10,000 磅。因此，工作台的尺寸和移動性成為滿足各種製造需求的關鍵因素。
控制系統：
如今，CNC 控制系統已成為鏜銑床的核心，使操作員能夠以可接受的公差範圍對加工操作進行編程。 FANUC、西門子或 Heidenhain 等系統提供了刀具編程介面，包括 5 軸控制，並透過自動刀具路徑校正保持極高的精確度。
直線導軌和滾珠螺桿：
這些導軌能夠提供平穩的運動和極高的精度，引導機器的軸。優質的導軌可以抑制振動，從而提高切割精度。滾珠螺桿具有極高的定位精度，重複精度公差在0.0001英吋的微米範圍內。航空航太和汽車等行業對這種精度水準有著很高的要求。

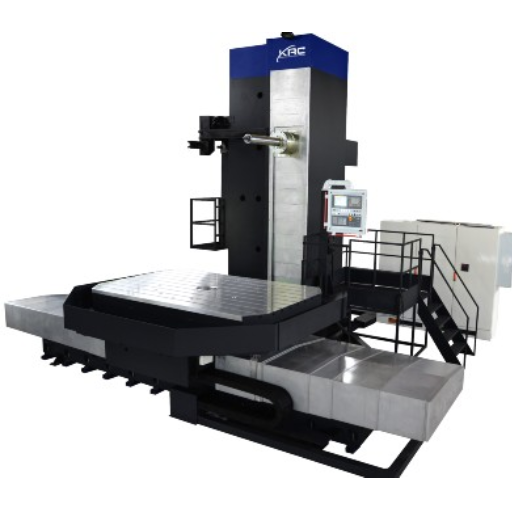

數控臥式鏜床的類型
- 表類型： 這是最典型的類型，由一個矩形工作台水平支撐工件。主軸水平移動，工作台隨之移動，從而定位工件。
- 地板類型： 這些機器適用於無法放置在標準工作台上的較大工件。由於工件固定在地面上，機器可以圍繞工件移動以繼續加工。
- 刨床型： 此類型適用於非常大且重的工件，結合了刨床和鏜床功能，允許水平和垂直移動。
- T型： 這些機器以其靈活性而聞名，具有移動立柱和固定工作台，可加工大型複雜的零件。
每種類型都有其特定的用途，取決於工件的尺寸、形狀和材料，使其成為製造中的多功能工具。
臥式鏜床的不同配置
臥式鏜床擁有多種配置，以增強其在多個行業的適應性和多功能性。這些配置旨在滿足特定的加工應用，主要用於加工大型且設計複雜的零件。
桌上型鏜床：
這些是所有臥式鏜床中最常見的類型。它們配備一個工作台，用於移動和支撐工件，同時主軸進行切削操作。較新的CNC機型提供精確的控制和更高的自動化程度。它們適用於對精度要求較高的產業，部分機型的定位精度可達微米等級。
落地式鏜床：
這些機床可處理大型重型工件。與桌上型工具機不同，這類工具機工件靜止不動，工具機則沿著落地式導軌系統移動。現代化工具機配備自適應主軸系統，用於鑽孔和鏜孔，從而提高重型機械和造船業的生產效率。
龍門鏜床：
對於同步加工工藝，龍門鏜床可實現垂直和水平加工。這類工具機通常有較大的工作區域，因此，其最主要的應用領域是航空航太和汽車的大規模生產。如今，許多工具機都具備多軸功能，可以實現複雜的加工並縮短設定時間。
T型鏜床：
這款鏜床採用行動立柱和固定工作台的設計，為製造商提供更大的靈活性，使其能夠生產各種複雜的工件。此外，由於其線性編碼器和堅固的工具機結構，T型鏜床的穩定性和精度均有所提升。該領域更先進的型號配備了最高的主軸轉速和換刀能力，使其成為能源和採礦應用領域的首選。
數控臥式鏜床：
高端數控臥式鏜床透過自動編程和即時監控徹底改變了製造業。數控機床支援多軸操作，只需極少的人工幹預即可創建極其複雜的幾何形狀。近年來，CNC工具機已在汽車和模具製造業將生產時間縮短了40%。刀具狀態監控和熱補償的創新技術進一步提高了精度和刀具壽命。
這些先進配置使臥式鏜床能夠高效處理各種工業應用。隨著自動化、主軸技術和客製化領域的不斷改進，臥式鏜床已成為滿足現代生產商需求、發展最快的工具機之一。
CNC臥式鏜床與傳統鏜床
與傳統鏜床相比，數控臥式鏜床具有精度高、生產效率高、靈活性強等優勢。傳統方法大多採用手動操作，而CNC工具機則採用電腦控制，可實現加工過程的自動化，並確保加工結果的一致性和精確性。例如，數控臥式鏜床的公差可達±0.0001英寸，因此非常適合對精度要求極高的行業。
傳統鏜床通常功能有限，需要高技能的操作員才能獲得令人滿意的效果。而數控臥式鏜床則透過程式設計和多軸功能，輕鬆處理複雜的幾何形狀和操作。近期研究表明，使用數控工具機生產時間可縮短一半，同時，由於優化了切削路徑並減少了誤差，材料浪費也顯著減少。
數控臥式鏜床應用範圍廣泛，能夠與機械手臂和換刀裝置等自動化系統無縫整合。因此，它們能夠輕鬆適應快節奏的大規模生產環境，並在汽車、航空航太和能源領域中得到更廣泛的應用。對於簡單的小型任務，傳統工具機可能始終是更經濟的選擇；然而，從長遠來看，數控系統將節省人工和材料成本，從而鞏固其在現代製造業中的更高地位。
了解臥式鏜銑床的變體
臥式鏜銑床是一種適應性強的工具機，主要分為桌上型、落地式和刨床式。桌上型鏜銑床體積較小，並配有旋轉工作台，適用於加工中型工件，並能靈活應對各種應用。落地式鏜銑床專為加工較大工件而設計，其固定底座的優點在於能夠提供穩定性。因此，它們非常適合重型工業應用。刨床式鏜銑床將刨床和鏜銑床合而為一，為加工高規格大型零件提供了更佳的便利性。
在決定哪種型號最適合特定工序時，工件尺寸、材料和產量等因素是主要考慮因素。通常，將桌上型工具機視為通用加工是一種良好做法，而落地式機床則更常用於造船和航空航天工業。刨床的用途非常特殊，通常用於重要的結構部件。突出顯示的摘要強調了做出正確選擇以滿足確切製造需求的重要性。
各行業應用
汽車業
高品質的工具機用於製造引擎零件、傳動系統和結構件，提供大規模生產所需的精度和效率。
航太
HPT 製造渦輪葉片、機身部件和機翼等緊湊而簡單的部件，必須滿足嚴格的安全和品質標準。
造船
大型工具機專為製造海洋結構而設計，包括船體和其他重要零件。
能源
風能、核能、石油和天然氣產業利用工具機製造渦輪機、管線和發電機。
Medical
機械加工過程確保製造出極其重要的設備，包括植入物、手術器械和診斷設備，並具有精確且高品質的最終結果。
這樣，機床就能夠促進這些領域的創新和高品質生產。
數控臥式鏜孔的工業應用
數控臥式鏜床應用範圍廣泛，因其精度高、靈活性強以及處理大型零件的能力而廣受認可。重型機械以及大型零件非常適合用於對細節要求極高且公差要求嚴格的機器。
航空航天：
數控臥式鏜床廣泛應用於航空航太加工領域，用於製造重要的飛機零件，包括機身段、機翼結構和引擎支架。該機床能夠滿足航空航太製造對精度的要求，並滿足嚴格的安全性和性能要求。
汽車：
在汽車產業，這些工具機能夠實現引擎缸體、變速箱和變速箱殼體加工的絕對精度。臥式鏜床的高生產效率和重複性的另一個優點是能夠確保車輛零件的性能始終如一。
能源：
能源產業高度依賴數控臥式鏜床來製造渦輪機、發電機外殼和管道零件。例如，風力渦輪機製造商通常需要使用這些工具機加工堅固的輪轂零件和法蘭，以確保在惡劣條件下平穩運作。
重型機械和設備：
採購重型機械用於建築和採礦的行業使用數控臥式鏜床來加工大型零件，例如機架、起重機底座和挖掘設備。由於這些零件的尺寸和承重要求，它們對精度要求極高。
石油和天然氣：
石油和天然氣產業依靠臥式鏜床來加工鑽孔機、壓縮機和煉油設備的複雜部件。這種精密的零件加工可在嚴苛條件下提高作業效率和安全性。
造船：
水平鏜孔在製造重要的船舶部件（包括引擎缸體、螺旋槳和舵組件）中發揮著至關重要的作用。這些設備能夠滿足大型應用的長跨度要求，並具有出色的耐用性和精度。
隨著數控技術的最新進步，臥式鏜床的性能得到了進一步提升。自動化功能、卓越的換刀裝置和多軸加工選項的結合，顯著提高了生產力和靈活性，同時縮短了交貨時間，且不影響精確度。這使得數控臥式鏜床對於當今製造業至關重要。
精密工程與CNC技術
精密工程與數控技術在製造業的結合，實現了高精度複雜零件的製造，從而實現了現代化生產。配備嚴格控製程序和先進軟體的CNC工具機可滿足±0.0001英吋的製造公差。這種精確度對於航空航太、汽車和醫療產品製造等產業至關重要。如此精確的公差水平確保了生產的部件始終具有良好的性能，從而具有高可靠性，同時最大限度地減少了浪費。
數據也顯示，多軸數控工具機因其能夠減少加工所需的設定次數而日益受到青睞。例如，五軸數控工具機能夠透過一次操作加工複雜零件，從而提高效率和產量。市場報告顯示，受自動化發展和對更高精度的需求推動，到5年，全球數控工具機市場的複合年增長率將接近6.5%。
精密工程與數控技術相結合，實現了製造規模化。由於採用電腦控制，可重複生產，製造商可以批量生產細節精美的零件，且不會犧牲品質。此外，配備即時監控系統的CNC工具機可持續進行品質檢查，從而減少停機時間並優化效能。
這些進步使精密工程和數控技術成為當今製造業的現代支柱，平衡了全球各行業不斷變化的需求，從而推動了技術進步。
使用鏜銑床生產的產品範例
鏜銑床是多功能工具機。以下是一些在工業領域製造重要精密零件的常見用途。例如，用於製造汽車和航空航天應用的引擎缸體和氣缸蓋。這些零件精度高，可確保性能和安全性，而鏜銑床能夠滿足這些公差要求。
在製造業中，鏜銑床在工業機械零件（包括大型齒輪、渦輪機殼和泵殼）的加工準備中發揮著至關重要的作用。機械加工可以快速且準確地切割高硬度材料（例如鋼材），以達到所需的尺寸公差和耐用性標準。
在發電領域，鏜銑床最出色的應用是加工渦輪轉子和發電機軸，使其公差極小。石油和天然氣行業依靠鏜銑床製造鑽井設備，包括用於承受惡劣條件的管道法蘭和海底連接板。
鏜銑床技術的最新改進為複雜幾何形狀的製造提供了額外的動力，同時減少了材料浪費。鏜銑床仍然是全球工業應用生產必需產品的關鍵精加工工序。
CNC臥式鏜銑床的優勢
高精準度
透過提供出色的精度，數控臥式鏜銑床可確保組件始終符合非常精確的規格。
多功能性
這些機器可以加工各種材料並生產適合各種工業應用的複雜零件。
時間效率
自動化為生產帶來了深刻的影響，在不影響高品質的前提下加快了生產進程，從而提高了效率。
提高生產力
由於它可以在一次設定中執行多個操作，因此它確實可以透過減少停機時間來提高生產率。
節約成本
CNC臥式鏜銑床減少了材料浪費並提高了製造過程的效率，從而節省了成本。
一致性
由於自動化操作，人為錯誤的可能性降低了，即使在多次生產運行中也能獲得一致的結果。
利用 CNC 技術提高生產力
透過整合數控技術，精密製造領域發生了重大變革，顯著提高了所有工業領域的生產力。數控工具機可以透過先進的自動化技術24小時不間斷運行，幾乎不停機，從而提高了產量。例如，事實證明，與手動加工方法相比，CNC加工可將週期時間縮短30-50%。
較新的CNC系統可以即時向操作員發出故障警報，讓他們有充足的時間解決問題，從而避免材料浪費。其他近期創新包括多軸加工，它可以透過一次裝夾操作生產複雜零件來降低成本。使用數控工具機的公司報告稱，效率提高了 20-40%，這充分證明了數控加工能夠改變全球製造業的生產力。
利用 CNC 技術，可將速度和尺寸精度保持在嚴格的公差範圍內，並能確保大批量生產中的批次間一致性，從而滿足嚴格的市場要求，且不會影響品質。
提高加工精度
近年來，數控加工技術的進步顯著改變了製造過程中精度的保障方式。先進的數控系統目前已達到±0.0001英吋的分辨率，因此在航空航太、醫療和汽車生產等對精度要求極高的領域中，數控系統至關重要。這些精度的實現得益於持續的軟體改進、高靈敏度的感測器以及能夠有效減輕振動或熱變形誤差的工具機。
因此，基於人工智慧的演算法和即時監控功能能夠顯著提升加工過程中的錯誤檢測和糾正能力，顯著減少材料浪費，並確保整個生產過程始終如一的品質保證。研究表明，採用高精度數控加工的製造商能夠將缺陷率降低近50%，從而滿足嚴格的行業標準，同時降低成本。這些創新共同凸顯了提高精度在現代製造業中的重要性，有助於提高效率並確保產品品質。
車間的佔地面積和效率
優化工業車間的空間潛力和利用效率一直是製造商提高生產力和永續性的重點，但研究證實，提高空間利用率（例如採用車間模組化佈局）可將生產效率提高 30%。此外，這些先進的自動化系統（例如彈性製造網路或協作機器人系統）有助於優化車間調度，最大限度地減少停機時間並提高產量。
同樣，能源效率也成為另一個重要方面，車間整合創新能源管理系統，以最大限度地降低能耗。例如，節能機械和LED照明系統已被證明可在各行各業降低20%至40%的能源成本。精益製造透過5S實踐，消除了工作流程中的所有浪費，而不是在工作場所內部消除浪費，從而減少了停機時間，並提高了工作效率。
這些發展體現了範式的轉變，從空間規劃到技術和流程的應用，再到打造高效可持續的車間。透過對創新技術和高效佈局設計的持續投資，製造商可以在兩個重要方面獲益：營運靈活性和透過成本節約措施實現的可持續性。
了解主軸和刀具功能
作為用途最廣泛的工具，數控臥式鏜銑床的主軸和刀具系統設計靈活，提供了充足的靈活性。現代機械裝置使主軸能夠根據機床和加工性質，以可變的速度運行，範圍從約 1,000 RPM 到 8,000 RPM。這種轉速變化確保主軸能夠應對輕型加工（例如精密鑽孔）和重型加工（例如大口徑鑽孔）的挑戰。
換刀裝置也得到了改進，包括能夠存放40至120把刀具的機器，讓這些刀具在不同工序之間切換，無需人工幹預。這大大減少了停機時間，並提高了生產效率。有些裝置甚至可以自動調整刀具長度，並在長時間運行過程中補償溫度變化，確保刀具精度一致。
隨著高速鋼、硬質合金和塗層等更優質切削刀具材料的研發，整個加工過程變得更加耐用和高效。例如，硬質合金刀具在超過約 1,000°F 的溫度下仍能保持其強度和穩定性，因此可用於多種高速加工。
現今的 CNC 系統還採用了智慧監控系統，可主動追蹤刀具磨損和主軸振動，以預測維護需求、防止進一步故障並確保最高效率，從而顯著減少計劃外停機時間。
簡而言之，這表明 CNC 臥式鏜銑床注重精度、速度以及對許多工業核心的適應性。
數控鏜床中換刀裝置的作用
數控鏜床上的換刀裝置是確保平穩運作和提高生產效率的關鍵零件。在我的工作經驗中，我發現換刀裝置用於在加工過程中自動切換刀具，從而最大限度地減少人工幹預並節省時間。這反過來又提高了效率，並確保始終在正確的工序中使用正確的刀具。因此，換刀裝置能夠同時操作多種加工方法，有助於快速處理複雜的加工操作，避免延誤。
旋轉工作台：擴展鏜銑床的功能
旋轉工作台是鏜銑床的固有擴展，為系統帶來了額外的實用性和靈活性。這些工作台能夠將工件旋轉或分度到精確的角度，為加工複雜零件提供了更多選擇。透過安裝旋轉工作台，機械師可以在多個面和軸上執行加工操作，而無需手動重新定位，從而節省時間並確保精度。在加工圓形凹槽、圓弧或輪廓表面等複雜特徵時，旋轉工作台尤其重要。
現代旋轉工作台配備了最新的技術進步，例如 CNC 控制，確保旋轉工作台的調整自動進行且具有高重複性。這使得它們適用於對公差和複雜設計有嚴格要求的操作，例如航空航太、汽車和重型機械行業。旋轉工作台還可以透過減少製程步驟來提高生產率，允許在不同軸上同時進行加工操作，從而直接縮短設定時間並大幅提高操作效率。旋轉工作台與鏜銑床相容，使其成為擴展加工能力以滿足複雜製造任務要求的不可或缺的工具。
參考資料
常見問題（FAQ）
數控臥式鏜床是什麼樣的機器？
數控臥式鏜床是一種利用鏜銑製程加工大型高重量工件的工具機。這些工具機採用CNC技術控制，能夠確保幾乎不折不扣的精度。正因如此，它們在各行各業加工複雜零件方面廣受歡迎。
臥式鏜銑床如何提高生產率？
臥式鏜銑床可在相同設定下進行鏜銑加工，從而提高生產效率。這減少了對多台工具機的需求，簡化了工作流程，並最大限度地減少了停機時間，從而顯著提高了生產效率。
CNC臥式鏜銑床有何特色？
CNC 臥式鏜銑床通常配備高功率主軸、帶有圖形使用者介面的 CNC 控制系統以及其他可選配件，例如自動換刀裝置和玻璃秤，以進一步提高加工操作過程中的精度和可靠性。
數控臥式鏜床加工哪些工件？
數控臥式鏜床適用於加工航空航太和汽車等行業的重要零件和重型工件。這些工具機能夠高效處理複雜的形狀和嚴格的公差，這對於高精度應用至關重要。
臥式鏜床和臥式銑床有什麼差別？
水平鏜床可以完成鏜孔操作，並進行一些銑削操作，而水平銑床則主要進行銑削操作。因此，臥式鏜床更適合處理更大、更複雜的工件，而水平銑床則更適合處理更簡單的銑削操作。
鏜銑床添加 CNC 功能有哪些好處？
鏜銑床的數控技術提高了精度和可重複性，並實現了複雜加工任務的自動化。這提高了生產過程的可靠性和效率，尤其適用於大規模製造。
CNC臥式鏜床有鑽孔功能嗎？
是的，數控臥式鏜床可以鑽孔和攻牙。透過使用各種工具和配件，這些工具機可以執行一系列操作，從而提高其多功能性和價值。
典型的數控臥式鏜床佔用多少地面空間？
數控臥式鏜床的佔地面積因其尺寸和設計而異。雖然許多此類工具機的設計佔用空間相對較小，但它們仍能處理大型重型零件，因此非常適合工業用途。
臥式鏜床上的主軸有什麼作用？
在水平鏜床中，主軸在加工過程中支撐並旋轉切削刀具。此主軸的設計旨在提供高剛性和穩定性，從而能夠精確加工公差嚴格的複雜零件。
