절삭에 의해 기어가 생산되는 가공 분야로 간주되는 기어 제조 부문은 정확성과 혁신을 강력하게 강조합니다. 기어 쉐이핑 및 기어 호빙 이 특정 분야에서 가장 일반적으로 활용되는 두 가지 방법이 있습니다. 작동 기어 제조라는 다소 유사한 목표에도 불구하고 접근 방식 자체에서 사용 및 가져 오는 이점에 이르기까지 중요한 차이점이 존재합니다. 그 차이는 제조업체 또는 엔지니어가 주어진 상황에서 최상의 옵션을 선택하는 데 필수적입니다. 그런 다음이 기사에서는 기어 성형 및 호빙에 대한 간략한 개요를 제공하고 응용 분야와 장점을 비교하며 가장 중요한 것은 둘 사이의 선택에 영향을 미치는 요소를 강조합니다. 아마도 당신은 노련한 엔지니어이거나 기어 제조의 매혹적인 세계에 대해 매우 궁금 할 것입니다. 따라서이 기사는 이러한 중요한 제조 공정의 뉘앙스를 이해하고 탐구하는 데 도움이되어야합니다.

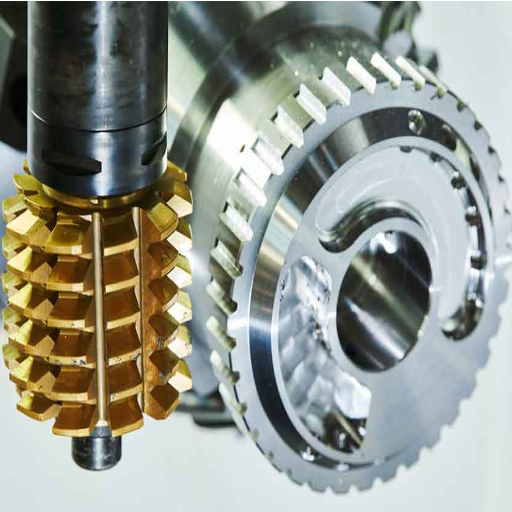

기어 제조 소개
기어 생산은 기계에서 동작과 동력을 전달하는 데 필요한 기어를 생산하는 제조 공정입니다. 이 공정은 금속이나 플라스틱과 같은 재료를 절단,성형, 주조 또는 3D 프린팅을 통해 정밀하고 내구성이 뛰어난 기어로 성형하는 것입니다. 기어 절단의 가장 일반적인 두 가지 방법은 기어 성형과 기어 호빙입니다. 둘 다 기어 유형,필요 수량 및 요구되는 정밀도에 따라 각각의 장점이 있습니다. 기계에서 기어의 성능과 수명을 극대화하려면 적합한 제조 공정을 선택해야 합니다.
Gear Manufacturing 이란 무엇입니까?
기어 제조는 기계에 동작과 동력을 전달하는 기어를 설계하고 생산하는 과정입니다. 이 복잡한 공정은 절단,성형, 주조 등 다양한 작업을 활용하고,또한 3D 프린팅을 포함한 보다 높은 수준의 공정을 점진적으로 통합합니다. 그러나 기술과 재료 과학의 발전으로 기어 제조가 더욱 정밀하고 효율적이 되었습니다.
글로벌 시장 통계
글로벌 기어 제조 시장의 대략적인 가치는 다음과 같습니다 $2610억 2022년에는 연평균 성장률(CAGR)이 2022년 100만원 상승할 것으로 예상된다 4.1% 2023년부터 2030년까지.
세계적인 추세는 기어 제조 산업이 주로 자동차,항공 우주 및 산업 기계 산업과 같은 분야의 수요 증가에 의해 지속적으로 성장할 것임을 나타냅니다. 기여 요인으로는 공정 자동화 및 풍력 터빈에서 기어가 중요한 역할을하는 재생 에너지 프로젝트의 출현이 있습니다.
요즘 CNC 기계는 제조업체에서 가장 단순한 스퍼 기어 설계부터 가장 복잡한 헬리컬 및 베벨 기어에 이르기까지 정밀도와 일관성이 뛰어난 기어를 제조하는 데 일반적으로 사용됩니다. 또한 고강도 합금 및 복합재 사용과 같은 재료 개발은 까다로운 작동 조건에서 기어의 성능과 수명을 향상시키는 것으로 보입니다. 기존 제조와 현대 기술을 결합한 산업은 효율적이고 환경을 고려한 방식으로 엄격하고 까다로운 조건에 맞게 기계를 장착할 수 있는 좋은 위치에 있습니다.
기계 시스템에서 기어의 중요성
토크의 전달,속도 변화,운동 방향의 변경은 모두 기어가 삶에서 제공하는 중요한 기능입니다. 자동차,항공우주, 에너지,제조 분야를 포함한 거의 모든 산업에서 응용 분야를 찾습니다. 다양한 엔진 속도에서의 부드러운 속도 변화는 자동차 변속기에서 편안한 가속과 연비를 제공하며 기어에 의해 가능해집니다.
최근 개발에 따르면 산업용 기어박스의 전 세계 시장은 2021년에 대략 $253억의 가치를 보유했으며 신흥 기술 및 재생 에너지 시스템의 수요 증가와 관련하여 향후 몇 년 동안 상당히 확장될 것으로 예상됩니다. 예를 들어 풍력 에너지를 전력으로 변환하는 효율성은 로터 속도를 높이기 위해 기어박스에 의존합니다. 현재 설계에서는 고정밀로 설계된 기어 시스템을 활용하여 소음과 진동을 감쇠시켜 전체 시스템 성능에 기여합니다.
그 외에도 윤활 시스템의 통합과 재료의 발전으로 기어 부품의 수명이 연장되어 가동 중지 시간과 유지 관리 비용이 최소화되었습니다. 3D 프린팅 기어 또는 혁신적인 모니터링 시스템과 같은 현재의 혁신에서도 효율성 최적화가 모색되고 있으며,이를 통해 기어가 기계 공학 및 산업 응용 분야의 급속한 전환에서 지속적으로 우수한 성능을 발휘할 수 있도록 보장합니다.
기어 성형 및 호빙 개요
기어 쉐이핑과 호빙은 기어를 효율적이고 최고의 정밀도로 생산하기 위해 사용되는 중요한 가공 공정입니다. 기어 쉐이핑은 셰이퍼 커터로 알려진 절삭 공구를 활용하며,이 공구는 기어 톱니를 만들기 위해 위아래로 진동합니다. 매우 복잡한 형상을 가진 내부 기어,클러스터 기어 또는 외부 기어에 가장 적합합니다. 기어 쉐이핑의 절삭 속도와 정확성은 더 작은 배치 또는 고유한 기어 프로파일에서 사용할 수 있게 해줍니다.
반대로,기어 호빙은 표면 마감이 가능한 연속 절단 공정으로,이로써 많은 양의 기어를 생성합니다. 호브는 나선형으로 배치된 절단 톱니가 있는 원통형 커터일 것이며,이 커팅 톱니는 공작물과 함께 회전하여 기어 톱니를 절단합니다. 보다 일반적으로 사용되는 공정은 스퍼 호빙,나선 호빙,웜 호빙입니다. 오늘날 호빙 기계에는 CNC 기술이 장착되어 기어 치수와 프로파일을 매우 정밀하게 제어합니다.
기어 공정의 이러한 발전으로 생산 속도가 향상되고 생산 시간이 단축되었습니다. 예를 들어 호빙에 다축 CNC 기계를 포함하면 기어 절단 속도가 하이테크 공차로 25% 에 가깝게 크게 향상 될 수 있습니다. 반면 절삭 공구에 사용되는 고급 코팅은 공구 수명을 거의 50% 연장하여 툴링 비용을 절감합니다. 따라서 이러한 공정은 공정 중 실시간 모니터링과 결합하여 일관된 품질을 보장하고 기어 제조의 결함을 줄입니다.
성형과 호빙 모두 정밀 엔지니어링 기어가 필수적인 자동차,항공우주, 중장비 등의 산업에서 중요한 응용 분야를 가지고 있습니다. 현대 기술의 도움으로 제조업체는 기어 생산이 비교할 수 없는 효율성,정확성 및 내구성을 달성하는 수준에 도달할 수 있습니다.
기어 성형 및 기어 호빙 설명
기어 성형과 기어 호빙은 기어의 두 가지 중요한 마무리 절차입니다. 기어 성형에서는 기어의 윤곽을 지닌 왕복 형 커터를 적용하여 필요한 톱니를 절단하기위한 재료를 제거합니다. 이 방법은 주로 내부 기어 및 특수 프로파일을 가진 기어의 생산에 사용됩니다.
기어 호빙의 과정은 호브라고 알려진 회전 커터에 의해 기어 블랭크에 톱니가 연속적으로 결합되는 과정으로 매우 빠른 과정이며 스퍼 또는 헬리컬 기어와 같은 외부 기어에 주로 사용됩니다.
두 공정 모두 매우 정확하고 다재다능하며 선택은 기어의 유형, 크기 및 응용 분야에 따라 다릅니다.
기어 호빙이란?
기어 호빙의 공정은 기어,스플라인, 스프로킷을 절단하는 가공 작업입니다. 호브라고 알려진 회전식 멀티 톱니 커터는 재료를 천천히 잘라내어 기어 블랭크를 최종 톱니 프로파일로 변환합니다. 톱니 간격과 톱니 모양이 서로 결합되도록 기어 블랭크와 호브는 특정 속도 비율로 회전됩니다.
빠른 작업과 다용도로 인해 가장 인기 있는 기어 제조 방법 중 하나입니다. 스퍼 기어,나선형 기어,웜 기어,심지어 베벨 기어를 생산하는 데 사용될 수 있습니다. 현대 제조 기술을 보완하는 CNC 제어 기어 호빙 기계는 정밀도를 높여 자동차,항공 우주,로봇과 같은 산업 분야의 수요에 맞는 더욱 복잡한 고품질 기어를 제조합니다.
연구된 통계 정보에 따르면 기어 호빙은 일반적인 응용 분야에서 일반적으로 ISO 품질 등급 6~8 의 매우 높은 정확도로 만들 수 있습니다. 사이클 시간은 종종 매우 빠르며,치형 설계의 재질과 복잡성에 따라 중간 크기 기어의 호빙을 10 분 이내에 완료하는 경우가 많습니다. 또 다른 개선점은 초경 및 TiAlN 과 같은 호브 공구 재질 및 코팅이 개선되어 커터 수명과 성능이 향상되어 공구 마모가 상당히 줄어들고 공구 비용이 최소화된다는 것입니다.
Gear Shaping 이란 무엇입니까?
기어 성형은 기어 생산을 위한 다목적 가공 공정으로,공작물은 제작되는 기어와 동일한 모양의 커터에 의해 점진적인 재료 제거를 거칩니다. 성형 기계는 연속 회전과 불규칙한 왕복 운동을 제공하며,이는 기어의 톱니를 정밀하게 연삭하는 데 필요합니다. 이 공정은 내부 기어,나선형 기어 및 대체 공정 경로에 약간의 어려움을 초래할 수 있는 기타 프로파일에 가장 적합합니다.
그러나 현대에 이르러 기어 성형용 가공은 시간 효율성과 정확성을 더욱 향상시키기 위해 상당한 향상을 거쳤습니다. 종종 기계는 대부분의 경우 ISO 품질 등급 6~7 보다 더 나은 공차를 얻을 수 있습니다. 고속 절단기로 인해 더 짧아진 시간에는 최상의 결과를 위해 이송 속도가 최적화됩니다. 동시에 CNC 제어 성형 기계는 자동차,항공우주, 로봇 산업과 같이 복잡한 치아 형상과 뛰어난 반복성을 요구하는 산업에 도움이 됩니다.
커터 재료의 선택—HSS 또는 카바이드,TiAlN 또는 CrN—과 같은 내마모성 코팅은 수명과 성능을 더욱 향상시킵니다. 이러한 진화는 제조업체에게 합리적인 운영 비용으로 결함 없는 기어를 생산할 수 있는 보다 실질적인 수단을 제공했습니다. 기어 성형은 기어 제조 생태계에서 여전히 중요한 프로세스로 남아 있으며 기어 호빙과 같은 프로세스를 보완하여 다양한 산업을 위한 다양한 부품을 만듭니다.

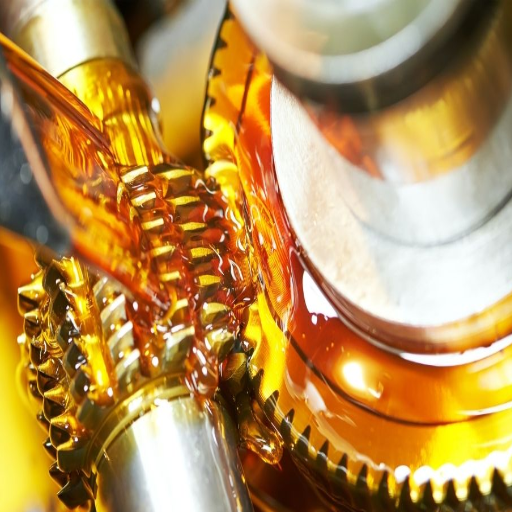

기어 성형 및 호빙 공정 비교
기어 성형 및 호빙은 두 가지 전문 가공 개념으로, 각각 고유한 장점과 응용 분야를 가지고 있습니다.
기어 성형 공정에서는 내부 기어,숄더 기어,클러스터 기어가 만들어집니다. 공작물이 동기식으로 회전하는 동안 수직으로 왕복하는 절삭 공구를 사용합니다. 이 공정은 유연성이 특징이므로 짧은 생산 가동 또는 복잡한 설계에 적합합니다. 최신 기어 성형 기계는 CNC 기술의 발전 덕분에 정밀도가 높고 ±0,005mm 의 공차를 유지할 수 있습니다. 단점은 호빙보다 느리고 대량 생산에서는 효율성이 떨어집니다.
기어 호빙은,그러나, 외부 기어의 제조 및 고속 생산을 위해 사용된다. 호브가 소정의 속도로 회전하는 연속 절단 공정으로,호브와 공작물이 모두 동기 회전하면서 톱니를 기어 블랭크로 절단한다. 이는 기어 호빙이 더 효율적이며,더 짧은 사이클 시간으로 스퍼 기어,나선형 기어,스프로킷의 대규모 생산에 적합한 옵션임을 의미한다. 현대의 호버는 일반적으로 고속 강철 또는 카바이드 중 하나의 멀티 스타트 호브 및 커터에 의해 향상된 생산성과 함께 ISO Grade 6 이상의 기어 정확도를 생산할 수 있습니다.
이 두 가지 가공 방법을 차별화하는 특징은 작동 비용과 속도입니다. 기어 호빙이 더 빠른 반면,이를 위한 기계 및 툴링은 일반적으로 더 높은 자본 투자가 필요합니다. 이와 대조적으로 기어 성형은 호빙의 높은 운영 비용이 정당화되지 않는 보다 전문적인 작업에서 응용 분야를 찾습니다. 두 방법 모두 향상된 내마모성을 위한 코팅 공구 및 효율성 향상을 위한 지능형 제어 시스템과 같은 발전 덕분에 2000 년 이후 입지를 굳혀 왔습니다.
기어 성형과 호빙 중 선택은 주로 기어 유형,생산량, 속도 및 요구되는 정확도에 따라 결정됩니다. 기어 제조 작업에서 다양성과 비용 효율성을 극대화하기 위해 제조업체는 일반적으로 성형이 특수 응용 분야에 사용되고 호빙이 대량 생산에 사용되는 두 프로세스를 모두 사용합니다.
프로세스의 주요 차이점
| 측면 | 기어 쉐이핑 | 기어 호빙 |
|---|---|---|
| 커팅 모션 | 동기화된 회전으로 수직 왕복 운동을 합니다 | 연속 회전 동작 |
| 최고의 애플리케이션 | 내부 기어, 복잡한 프로파일 및 숄더 기어 | 외부 기어, 대량 생산 |
| 생산량 | 중소 배치 | 대규모 대량 생산 |
| 속도 | 느린 과정 | 더 빠르고, 지속적인 절단 |
| 유연성 | 사용자 정의 디자인에 매우 유연합니다 | 표준 외부 기어에 한정 |
| 투자 비용 | 초기 투자를 낮춥니다 | 기계 및 툴링 비용이 높아집니다 |
기어 호빙과 기어 성형 응용 분야의 차이점
기어 호빙 애플리케이션
기어 호빙은 효율적이고 일관된 출력이 필요할 때 대규모 생산에 적합합니다. 익숙한 종류의 스퍼,나선형 및 웜 기어를 만드는 데 사용할 수 있습니다. 기어 직경 또는 프로파일이 직선 내지 중간 범위 내에있을 때 크게 선호됩니다.
기어 성형 응용 분야
반면,기어 쉐이핑은 유연성과 정밀성의 특성상 내부 기어 또는 불규칙한 프로파일을 가진 기어와 같이 복잡하거나 맞춤화된 기어에 적합합니다. 쉐이핑이 탁월한 다른 사례로는 소형 배치 제작과 어깨 또는 간섭 제한이 있는 기어와 같은 보다 특수한 상황이 있습니다.
이러한 방법 간의 결정은 생산 요구 사항, 기어 형상 및 수량 기대의 전체 기준을 포괄합니다.
성형과 호빙 사이의 선택에 영향을 미치는 요소
기어 기하학
표준 프로파일을 가진 외부 기어의 공정으로 호빙이 사용되는 용어인 반면,내부 기어 또는 비표준 또는 불규칙한 형상을 가진 기어에는 쉐이핑이 더 적합합니다. 쉐이핑은 기어에 숄더가 있거나 간섭을 받기 때문에 호빙이 효율적으로 처리할 수 없는 경우에도 사용됩니다.
생산량
호빙은 빠른 재료 제거율로 대량 생산 시 더 빠르고 경제적이며, 성형 시 발견되는 낮은 속도는 더 작은 배치나 더 세밀한 디테일이 필요한 특수 기어에 더 적합합니다.
재료 및 경도
호빙은 다양한 재료, 특히 부드러운 케이스에 효과적이지만 절삭력과 배열을 조정할 수 있는 능력을 고려할 때 성형은 단단한 재료에 선호되는 방법인 경우가 많습니다.
정밀도 요구 사항
정밀도와 고품질 표면 마감을 위해 둘 다 종종 각 방법에 사용할 수 있는 기계 설정 및 툴링에 따라 달라집니다. 둘 다 고품질 조건에서 좋은 결과를 얻을 수 있습니다.
비용 고려 사항
일반적으로, 호빙 기계는 더 비싸다, 그러나 지출은 대량 생산을 위해 정당화된다; 그 사이에, 기계를 형성하는 것은 더 싸게 경향이 있고 주문 또는 특정한 필요조건에 적응할 수 있다.
이러한 기준을 고려하여 제조업체는 기어 생산에 가장 적합한 옵션을 결정할 수 있습니다. 각 방법에는 다양한 설계,생산 및 비용 요소에 중점을 둔 장점이 있습니다.

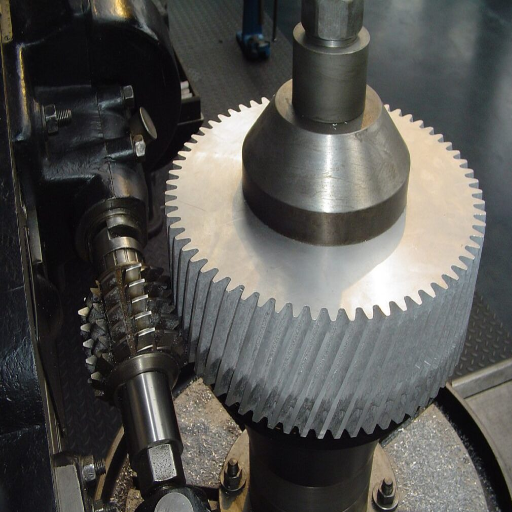

기어 쉐이핑과 호빙의 장단점
기어 호빙은 매우 신속한 공정이며 대량 생산에 매우 적합하며 모든 표준 기어 설계의 제조에서 우수한 정밀도와 고속을 보장 할 수 있습니다. 호빙 기계는 상당히 비용이 많이 드는 경향이 있습니다; 따라서 소량이 생산 될 때 매력을 잃습니다. 기어 성형은 그러나 더 큰 유연성을 허용하고 더 비용 효율적인 것으로 간주 될 수 있으므로 맞춤 작업이나 소량 생산에 이상적인 선택입니다. 기어 성형은 확실히 호빙의 속도와 일치 할 수는 없지만 더 복잡하거나 전문화 된 설계에 대한 적응성으로 인해 모든 페니의 가치가 있습니다. 궁극적으로 선택은 특정 생산 요구 사항 및 예산 고려 사항에 따라 달라집니다.
기어 호빙의 장점
기어 호빙은 기어를 제조하는 가장 효율적이고 정밀한 방법 중 하나로 널리 알려져 있습니다. 호빙 기계는 상대적으로 짧은 기간에 많은 수의 기어를 생산할 수 있기 때문에 주요 장점 중 하나는 속도입니다. 따라서 이 기능을 통해 대량 생산이 가능합니다. 호빙 기술 개선의 다른 측면은 자동차 및 항공우주와 같은 산업에서 중요한 ±0.01mm만큼 엄격한 공차 수준을 달성하면서 향상된 정확도와 표면 마감을 의미했습니다.
다재다능함 외에도,또 다른 이점은 호빙을 사용하여 스퍼 기어,나선형 기어,웜 기어 등 광범위한 기어를 생산할 수 있다는 것입니다—모두 상당한 크기 범위를 포괄합니다. CNC (컴퓨터 수치 제어) 기술의 도입으로 노동에 대한 의존도가 감소하고 반복성이 향상되면서 호빙 기계를 통해 훨씬 더 높은 수준의 자동화가 가능해졌습니다. CNC 호빙 기계의 또 다른 부가가치 기능은 기어 설계를 이전보다 훨씬 빠르게 변경할 수 있다는 점이며 이는 제조업체에게 엄청난 장점입니다.
더 나아가,호빙은 대량 생산에서 상당한 수익성을 제공합니다. 실제로,초기 취득이 높은 반면,생산량이 증가함에 따라 단위당 비용이 낮아짐에 따라,호빙은 기어 대량 생산에서 재정적으로 실행 가능한 옵션이 됩니다. 우수한 신뢰성과 사이클 시간 감소와 결합하여,기어 호빙은 오늘날 기어 제조의 선도적인 기술 중 하나입니다.
기어 호빙의 단점
기어 호빙 공정은 특유의 장점과 한계로 둘러싸여 있습니다. 한 가지 주요 단점은 내부 기어를 효율적으로 생산할 수 없다는 것입니다. 호빙은 주로 외부 기어 생성을 위한 것이며 내부 품종의 경우 종종 성형이나 브로칭에 의존하여 비용과 시간을 증가시킵니다.
기어 호빙의 다른 제한 사항은 특정 응용 분야의 정확성 및 표면 마감과 관련이 있습니다. 호빙 기계는 정확하기는 하지만 극도로 엄격한 공차 또는 미러 마감으로 기회를 잡지 않으며 작업을 다른 공정으로 통과해야 합니다: 연삭. 이 모든 것은 더 많은 리드 타임과 비용을 추가합니다; 예를 들어, 0.2μm 미만의 표면 거칠기 값을 요구하는 기어는 호빙 후 2차 마감 적용이 필요합니다.
재료 경도는 기어 호빙에서도 고려해야 할 요소입니다. 부드러운 상태 또는 어닐링된 상태의 재료를 가공할 때 최상의 상태로 호빙하는 것입니다. 경화 재료 가공의 경우 절삭 공구가 비정상적으로 마모되어 공구 수명이 감소하고 유지 관리 빈도가 증가하여 결과적으로 비용이 증가합니다. 최근 업계 보고서의 통계 데이터에 따르면 공구 변경으로 인해 고경도 재료로 가공하는 플랜트의 유지 관리 비용이 15% ~ 20% 를 차지한다고 합니다.
확장성과 관련하여 대량 생산에서는 효율적임에도 불구하고 더 적은 생산량이나 콘크리트 기어 설계를 위한 설정 시간이 상당히 길어질 수 있습니다; 여기서 특정 도구 형상 및 기계 설정의 모든 최적화는 실제로 방법의 실제 비용 효율성을 상쇄할 수 있습니다.
궁극적으로 기어 호빙은 비표준 치수와 색다른 설계로 복잡한 기어 프로파일을 처리하는 능력이 제한될 수 있습니다. 고급 기계 및 기술은 위의 문제를 해결할 수 있습니다; 그러나 막대한 사전 투자가 수반되므로 소규모 제조업체의 접근성이 제한됩니다.
기어 쉐이핑의 장점과 단점
기어 쉐이핑의 장점
- 다양성: 기어 형성을 통해 내부 또는 외부 기어는 물론 다양한 응용 분야에 맞는 나선형 또는 스플라인 기어와 같은 맞춤형 프로파일을 갖춘 기어를 만들 수 있습니다.
- 정밀도: 이 방법은 정확도와 표면 마감을 모두 달성할 수 있는 유연성을 제공하므로 공차가 엄격한 기어 생산에 적합합니다.
- 특정 수량에 대해 상대적으로 저렴함: 중소 생산 가동의 경우, 특히 맞춤형 또는 특수 기어 설계가 필요한 경우 이는 실행 가능한 프로세스입니다.
- 내부 기어: 기어 성형은 기어 호빙과 같은 다른 공정보다 약간 더 까다롭지만 내부 기어를 효과적으로 생산할 수 있습니다.
기어 쉐이핑의 단점
- 생산 속도 저하: 기어 성형 과정은 기어 호빙에 비해 느리기 때문에 특히 대량 생산 시 사이클 시간이 길어집니다.
- 더 비싼 툴링: 기어 성형에 사용되는 커터는 상대적으로 비싼 것으로 간주될 수 있으며, 이로 인해 특정 응용 분야의 전체 생산 비용이 추가됩니다.
- 대형 기어의 한계: 눈에 띄는 기어 제조 및 매우 복잡한 디자인의 기어와 관련하여 이 공정은 다른 공정보다 적합하지 않은 것으로 간주됩니다.
- 기계 설정 요구 사항: 프로세스에는 종종 특수 기계가 필요하므로 고도로 숙련된 작업자가 필요하며 이는 초기 투자에 상당한 도움이 됩니다.
그럼에도 불구하고 기어 성형은 정밀도와 다양성이 중요한 특정 틈새 및 중간 규모 응용 분야에서 여전히 가치 있는 프로세스입니다.

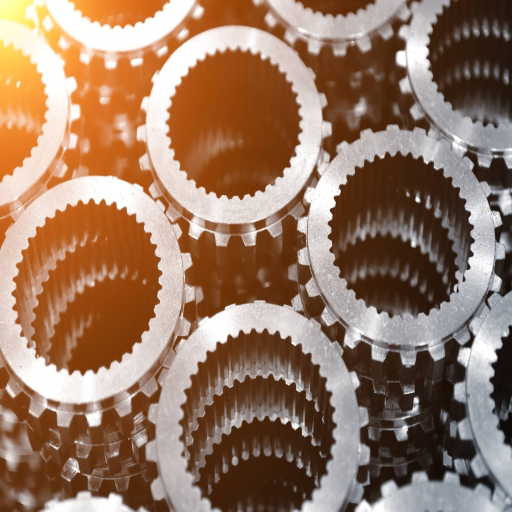

기어 제조 응용 분야
기어 제조는 모션과 동력 전달이 가장 중요한 산업에서 결정적인 역할을 합니다. 일반적인 것은 엔진,변속기, 조향 메커니즘에 기어가 사용되는 도시에서 볼 수 있는 것과 같은 자동차 시스템입니다. 기어는 산업 기계,조립 라인,로봇 공학,중장비에 필수적입니다. 그런 다음 항공 우주 및 해양 공학과 같은 다른 산업에서는 추진 및 항법을 위해 기어가 필요합니다. 정밀 지향 응용 분야에서는 점점 더 내구성이 뛰어난 기어를 요구합니다.
기어 호빙의 일반적인 응용 분야
자동차 산업
기어 호빙은 특히 변속기 기어, 차동 기어, 조향 메커니즘을 제조하는 데 유용합니다. 업계 보고서에 따르면 2027 년까지 세계 자동차 기어 시장이 $45 billion을 초과할 것으로 예상되며 이는 기어 호빙 공정에 대한 생산 수요가 광범위하다는 것을 나타냅니다.
산업 기계
산업 기계 부문에서는 제조 기계,건설 장비,자재 취급 장비의 상당 부분에 기어 호빙이 사용됩니다. 이 방법은 크레인,컨베이어 시스템 및 기타 응용 분야를 위한 견고한 기어를 생산합니다.
항공우주 응용 분야
호빙 공정으로 생산된 기어의 사용은 기어가 엄격한 안전 및 성능 표준을 충족해야 하는 항공우주 응용 분야에서 결코 훼손될 수 없습니다. 예를 들어,터빈 기어 시스템과 액추에이터는 가혹한 조건에서 안정적으로 작동하기 위해 허용 가능한 공차로 생산됩니다.
해양 산업
해양 부문에서는 부식성 환경에서 장기간 작동을 견딜 수 있는 추진 시스템 기어 및 윈치를 제조하기 위해 기어 호빙 공정을 사용합니다.
현재 산업 설정에서 자동화와 로봇 공학이 지속적으로 견인력을 얻음에 따라 정밀 기어에 대한 수요가 증가할 것으로 예상되며, 이에 따라 고정밀 호빙 방법의 중요성이 강조됩니다.
한편,최근에 새롭게 등장한 기어 호빙 머신은 제조 업체가 재현성이 더 높고 리드 타임이 더 짧은 복잡한 기어 형상을 개발할 수 있게 해주기 때문에 제조 설정을 더 높은 수준으로 다시 변경했습니다. 즉,기술은 제품의 품질을 향상시키는 동시에 비용을 절감함으로써 많은 산업에 이익을 가져다 줍니다.
기어 성형에 대한 일반적인 응용 분야
기어 쉐이핑은 주로 자동차 변속기,항공우주 메커니즘,산업 기계,정밀 기기용 공작물 제조에 사용됩니다. 저는 높은 정확도와 특유의 기하학적 배열이 요구되는 내부,스퍼, 헬리컬 기어를 만드는 데 기어 쉐이핑이 매우 도움이 되는 것을 보았습니다. 이로 인해 다양한 산업의 특색을 충족시키는 데 상당히 다재다능해졌습니다.
기어 전문가의 업계 통찰력
기어 성형 전문가에 따르면 정밀도,적응성 및 효율성이 제조 공정의 발전을 주도하고 있습니다. 마지막으로 주요 간행물에서는 기어 성형이 복잡한 구성,특히 내부 및 나선형 유형의 기어 제조에 여전히 선호되는 방법이라고 명시합니다. 현대 혁신은 절삭 공구 수명을 개선하고 CNC 기술을 통합하여 정확성을 높이고 생산 시간을 단축하는 데 중점을두고 있습니다. 또한 극단적 인 사용자 정의로 소규모 생산 실행을 처리하는 공정의 유연성은 항공 우주 및 로봇 산업에서 그 자리를 확고히했습니다. 수많은 전문가들은 재료 및 기계 자동화의 지속적인 개발이 기어 성형 공정의 역량과 관련성을 여러 부문에서 확장 할 것이라는 데 동의합니다.
선택 지침: 각 프로세스를 선택할 시기
기어 호빙을 선택하십시오:
- 대용량 생산이 필요합니다
- 외부 기어(스퍼, 헬리컬, 웜기어) 제조
- 표준 기어 프로파일이 필요합니다
- 속도와 효율성이 우선이다
- 예산은 더 높은 초기 투자를 허용합니다
- 지속적인 생산 가동이 계획되어 있습니다
기어 성형 시기를 선택하세요:
- 내부 기어를 제작해야 합니다
- 복잡하거나 맞춤 기어 프로파일이 필요합니다
- 중소 생산 배치
- 숄더 기어 또는 간섭 조건이 존재합니다
- 설계 변경의 유연성이 필요합니다
- 초기 투자를 낮추는 것이 선호됩니다
기어 제조의 미래 동향
신흥 기술 및 혁신:
- 고급 CNC 통합: 성형 및 호빙 공정 모두를 위한 다축 CNC 시스템의 지속적인 개발
- 공구 재료 개선: 고급 코팅을 갖춘 향상된 초경 및 세라믹 절삭 공구
- 자동화 및 로봇공학: 로딩, 언로딩, 품질 관리 프로세스의 자동화가 향상되었습니다
- 실시간 모니터링: 프로세스 모니터링을 위한 센서 및 IoT 기술 구현
- 지속 가능한 제조: 에너지 효율적인 기계와 환경 친화적인 절삭유에 집중하세요
- 하이브리드 제조: 전통적인 가공과 적층 제조 기술을 결합합니다
비용 분석 및 경제적 고려 사항
| 비용 요소 | 기어 쉐이핑 | 기어 호빙 |
|---|---|---|
| 초기 기계 투자 | 더 낮음($50,000 – $200,000) | 더 높음($100,000 – $500,000+) |
| 툴링 비용 | 개당 보통에서 높음 | 조각 당 더 낮은, 더 높은 양 |
| 노동 요구 사항 | 더 높은 기술 수준이 필요합니다 | 더 자동화되고 수동 개입이 줄어듭니다 |
| 생산 속도 | 느린 사이클 시간 | 더 빠르고, 지속적인 절단 |
| 설정 시간 | 복잡한 형상의 경우 더 길어집니다 | 표준 기어의 경우 더 짧습니다 |
| 유지보수 | 보통의 | 규칙적이지만 예측 가능합니다 |
품질 관리 및 정밀 표준
기어 성형 및 호빙 공정 모두 높은 정밀도 표준을 달성할 수 있지만,특정 조건에 따라 그 성능이 달라집니다:
기어 호빙 정밀도:
- 전형적인 정확도: ISO 질 급료 6 에서 8
- 달성 가능한 공차: 최적의 조건에서 ±0.01mm
- 지상 끝: ra 0.8 에서 3.2 μm 전형적인
- 사이클 시간: 중형 기어의 경우 5-15 분
기어 성형 정밀도:
- 전형적인 정확도: ISO 질 급료 6 에서 7
- 달성 가능한 공차: CNC 제어로 ±0.005mm
- 지상 끝: ra 0.4 에서 1.6 μm 전형적인
- 주기 시간: 복잡성에 따라 10-30 분
결론
기어 쉐이핑과 기어 호빙 사이의 선택은 궁극적으로 생산 요구 사항,기어 사양,부피 기대치 및 예산 제약에 대한 종합적인 평가에 달려 있습니다. 두 프로세스 모두 현대 제조에서 그 중요성을 확립했으며,호빙은 표준 외부 기어의 대량 생산에 탁월하며,반면에 쉐이핑은 내부 기어 또는 복잡한 프로파일이 필요한 특수 응용 분야에서 우세합니다.
제조 기술이 계속 발전함에 따라 두 공정 모두 CNC 제어,절삭 공구 재료 및 자동화 시스템의 발전으로 혜택을 받고 있습니다. 실시간 모니터링과 예측 유지보수의 통합으로 신뢰성과 효율성이 더욱 향상되고 있습니다.
제조업체의 경우 이러한 근본적인 차이점과 기능을 이해하면 생산 효율성과 비용 효율성을 모두 최적화하는 정보에 입각한 의사 결정이 가능해집니다. 기어 제조의 미래는 한 프로세스를 다른 프로세스보다 선택하는 것이 아니라 성형 및 호빙의 고유한 강점을 전략적으로 활용하여 점점 더 복잡해지는 산업 환경에서 다양한 제조 과제를 해결하는 데 있습니다.
참조 소스
대각선 호빙을 기반으로 한 비원형 나선형 기어용 6축 연결 전략 및 모델
자주 묻는 질문 (FAQ)
기어 쉐이핑과 기어 호빙의 차이점은 무엇입니까?
기어 쉐이핑과 기어 호빙은 모두 기어를 제조하는 데 사용되는 가공 작업입니다. 기어 쉐이핑은 더 정확한 공정이며 소규모 생산 작업에 더 적합하며,기어 호빙은 대규모 생산에 채택 된보다 생산적인 방법입니다. 주요 차이점은 사용되는 도구에 있습니다; 기어 쉐이핑은 동작에서 왕복 운동하는 절삭 공구가있는 기어 셰이퍼를 사용하는 반면 기어 호빙은 기어 블랭크의 톱니를 자르기 위해 회전 호브를 사용합니다.
기어 호빙은 어때요?
기어 호빙은 호빙 머신으로 알려진 특별한 유형의 밀링 머신을 사용합니다. 이 과정에서 기어 블랭크가 회전 호브에 공급되어 커터와 기어 자체 사이의 상대적인 움직임으로 인해 톱니가 절단됩니다. 이 방법은 효율성으로 악명을 얻었으며 높은 정확도로 기어 제조에 광범위하게 사용됩니다.
기어 쉐이핑의 장점은 무엇입니까?
기어 쉐이핑은 특히 작은 톱니 폭과 더 복잡한 형상의 가공을 위해 높은 정확도를 보장하는 다용도 및 널리 사용되는 공정입니다. 기어 쉐이핑을 통해 사용자는 정확한 사양에 맞는 정밀한 기어를 만들 수 있으므로 일부 특수 응용 분야에서 선호되는 방법입니다.
기어 호빙은 어디에 사용되나요?
주로 자동차,항공우주 및 특정 유형의 산업 기계용 기어를 생산하는 데 사용됩니다. 중간에서 높은 생산량에 적합하지만,기어열을 효율적으로 만드는 데에도 적합합니다. 또한 스플라인 및 스프로킷 절단에도 사용할 수 있어 기어 제조 공정에 일부 추가된 다양성을 제공합니다.
기어 호빙과 비교하여 기어 성형의 장점과 단점은 무엇입니까?
기어 성형 기술은 일반적으로 훨씬 더 높은 정밀도를 제공하고 소규모 생산 작업에 더 적합한 반면, 기어 호빙은 대규모 제조에 더 생산적입니다. 종종 기어 성형과 호빙 사이의 선택은 만들 기어의 정확한 특성에 따라 달라지며, 여기에는 톱니 형태, 재료 및 생산량과 같은 측면이 포함될 수 있습니다.
기어 쉐이핑과 호빙을 함께 사용할 수 있나요?
실제로 기어 성형과 기어 호빙 모두 기어의 전체 가공 공정에 활용될 수 있습니다. 때로는 제조업체가 기어를 높은 수준의 정확도로 성형한 후 마무리 작업을 위해 호깅을 수행하여 생산을 향상시키기를 원할 수도 있습니다. 이 접근 방식은 기어 제조를 위한 두 가지 방법의 최상의 특성을 활용합니다.
기어 성형 및 호빙을 위한 기계의 요구 사항은 무엇입니까?
기어 쉐이핑은 기어 셰이퍼라는 특수 기계를 활용하며 왕복 절삭 작업을 수행 할 수 있습니다. 이와 대조적으로 기어 호빙은 자동 호브를 사용하여 치아를 절단하는 호빙 기계를 사용합니다. 두 기계는 각각의 공정을 효율적으로 수행하도록 고유하게 설계되었습니다.
기어 성형 및 호빙은 전체 제조 공정에 어떤 영향을 미칩니까?
기어 쉐이핑 또는 호빙의 선택은 전체 제조 공정에 영향을 미치는 중요한 요소입니다. 기어 쉐이핑은 작은 배치에서 정밀 작업에 적합하지만 호빙을 통해 엄청난 양을 신속하게 생산할 수 있습니다. 두 가지 방법의 강점과 한계를 이해함으로써 제조업체는 더 나은 최적화를 위해 운영을 맞춤화하고 비용을 절감할 수 있습니다.
