최고의 정밀도와 신뢰성에 도달 할 수있는 능력을 갖춘 CNC 터렛 펀치는 펀칭을위한 CNC 프로그램 시스템을 사용하여 결함이없고 반복 가능한 결과를 보장합니다.
ANTISHICNC 회사에 연락하세요

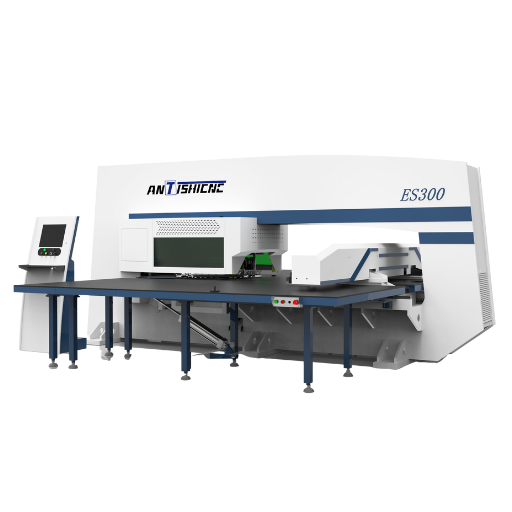

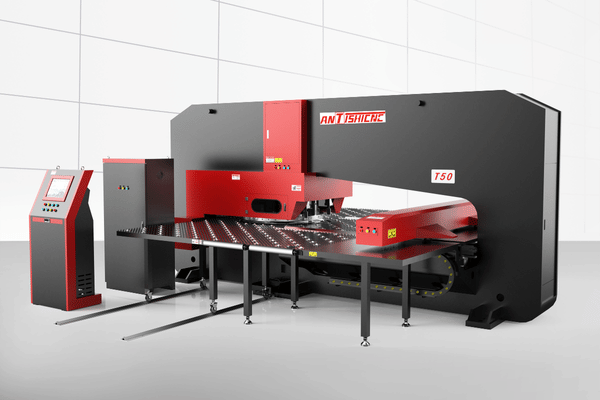

CNC 터렛 펀치
중국의 선도적 인 CNC 터렛 펀치 제조 업체 및 공급 업체
- 우수한 성능을 위한 최첨단 기술
혁명적인 CNC 포탑 펀치 기계
- 지능형 자동화: 툴링 및 펀칭 패턴의 선택은 적응형입니다; 이는 기계의 설정 시간을 60%만큼 단축시킵니다.
- 직관적인 제어 시스템: 터치스크린 인터페이스와 CAD/CAM 통합을 갖춘 사용자 친화적인 HMI로 구성됩니다.
- 에너지 효율: 회생 제동 및 전력 관리로 인해 40% 적은 전력을 소비합니다.
노동 감소
0
%
품질 일관성
0
%
더 빠른 설정
0
%
운영
0
/7
제조 문제 해결
검증된 솔루션으로 생산 라인을 되살리십시오
고물질 폐기물
AI 기반 중첩 소프트웨어를 사용하면 재료 낭비를 35%까지 줄일 수 있으며, 주로 약 15-20%의 비효율성을 통해 낭비를 해결할 수 있습니다.
경쟁 및 마진
뛰어난 생산성과 낮은 인건비는 공격적인 가격과의 거래를 성사시키는 동시에 좋은 이윤을 제공하는 데 도움이 됩니다.
복잡한 부품 요구 사항
복잡한 형상은 단일 설정에서 다중 작업 및 고급 툴링 시스템을 통해 수용될 수 있습니다.
기술 격차 및 교육
직관적인 사용자 인터페이스를 갖춘 실습 교육 프로그램은 학습 곡선을 줄이고 전문 운영자에 대한 의존도를 줄이는 데 도움이 됩니다.
CNC 터렛 펀치 기계의 주요 특징
제조 역량을 혁신하는 업계 최고의 성능
정확도가 높아졌습니다
±0.01mm 포지셔닝 정확도는 더 높은 품질을 가진 금속 제작 프로젝트의 일관된 산출 결과를 제공합니다.
다중 도구 유연성
회전 터렛 시스템의 60개 공구는 수동 공구 변경 없이 복잡한 부품 형상을 허용하므로 처리량이 향상됩니다.
️ 다용도 처리
강철, 알루미늄, 복합재와 같은 다양한 재료에 펀칭, 성형, 마킹, 태핑 및 니블링을 수행할 수 있습니다.
운데이션 고속 프로세싱
서보 구동 시스템으로 분당 800스트로크의 놀라운 속도를 달성하여 높은 정밀도를 보장하면서 생산 시간을 대폭 단축합니다.
CNC 터렛 펀치에서 프로그래밍의 역할
- 프로그래밍은 CNC 터렛 펀치의 작동에 매우 중요합니다.
- 프로그래밍을 통해 기계공은 필요한 구멍이나 모양에 대한 특정 설계와 치수를 입력할 수 있습니다.
- 이 유익한 프로그래밍은 기계를 정확하고 반복 가능한 금속 가공 결과를 보장하는 동작으로 이동시킵니다.
CNC 터렛 펀치에서 공구 교환의 중요성
- 공구 교환은 수동 개입 없이 펀치 공구 간의 빠른 변경을 위한 CNC 터렛 펀치의 중요한 기능입니다.
- 따라서 이는 생산 공정 속도를 높이는 도구가 되어 단일 설정에서 한 번에 많은 작업을 수행할 수 있는 이점을 기계에 제공합니다; 따라서 대량 금속 가공 환경에서는 상당한 이점이 있습니다.
판매 최고의 CNC 터렛 펀치
.️ 우리의 질 및 정밀도 기계장치는 당신에게 당신의 상업적인 프로젝트 전부에서 우위를 제안합니다.
CNC 터렛 펀치의 중요성 이해
CNC 터렛 펀치 란 무엇입니까?
CNC 터렛 펀치는 펀칭 공정의 자동화를 위해 컴퓨터 수치 제어 (CNC) 를 사용하는 금속 가공에 사용되는 또 다른 유형의 기계입니다. 기계는 회전 터렛에 장착 된 여러 펀치 도구를 사용하여 정밀도와 효율성으로 금속 시트의 다양한 구멍 모양을 운반하고 펀칭합니다.
CNC 터렛 펀치 프레스는 어떻게 작동합니까?
- 작동: 고정 포탑 아래에 평평한 금속 시트를 놓습니다; 서보램은 펀치 도구로 구동되어 하강하여 지정된 구멍이나 윤곽을 형성합니다.
- 프로그래밍: CNC 컨트롤러는 다차원 축을 시퀀싱하여 프로그래밍된 기하학적 충실도를 얻습니다.
- 효율성: 수동 취급을 최소화하여 시간당 처리량과 사이클 빈도를 증폭시킵니다.
터렛 펀치 대 레이저 절단
- 절단 방법: 터렛 펀치는 기계적 힘을 사용합니다; 레이저 커터는 광선을 사용합니다.
- 물자 적합성: 터렛 펀치는 더 두꺼운 물자를 능률적으로 취급합니다.
- 정밀도: 레이저 절단기는 복잡한 디자인에서 우수합니다.
CNC 터렛 펀칭: 시장 통찰력 및 동향
주요 시장 동인
- 자동화 수요: 공장 자동화에 대한 투자가 35%의 비율로 증가했습니다
- 정밀도 요구 사항: 따라야 할 보다 엄격한 공차 수준
- 비용 절감: 제조 비용 절감을 추진합니다
- 지속 가능성: 녹색 제조 이니셔티브

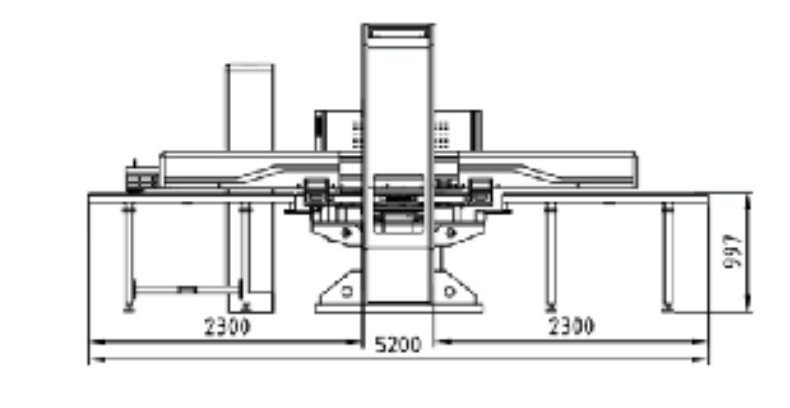

CNC 터렛 펀치의 다이어그램
전체 서보 CNC 터렛 펀치 프레스 기술 사양
| 아니요. | 이름 | 사양 | 유닛 | |
|---|---|---|---|---|
| 1 | 프레스 용량 | 300 | KN | |
| 2 | 전송 유형 | 서보 | ||
| 3 | 프레임 구성 | O-프레임 | ||
| 4 | 최대. 시트 크기 | X 축 | 5000(한 번의 위치 변경 포함) | mm |
| Y 축선 | 1250*1500*2000 | mm | ||
| 5 | Max.Sheet 두께 | 6.35 | mm | |
| 6 | 최대.직경 | Φ88.9 | mm | |
| 7 | Max.Punching 스트로크 | 32 | mm | |
| 8 | Max.Nibbling 속도 | 2100 | hpm | |
| 1 개 mm 피치, 6mm 펀치 치기 | 750 | hpm | ||
| 25.4mm 피치, 4mm 펀치 치기 | 400 | hpm | ||
| 9 | 클램프 번호 | 3 | PC | |
| 10 | 실린더 재위치 지정의 No | 2 | 세트 | |
| 11 | 터렛 스테이션 | 32 | PC | |
| 12 | 통제 축선의 No | 5(X, Y, T, C, A) | PC | |
| 13 | 도구 배포 | 16A/10B/2BZ/2C/2D | ||
| 14 | 작업대 구조 | 브러시와 볼이 혼합되어 있습니다 | ||
| 15 | 최대. 공급 속도 | X 축 | 90 | m/분 |
| Y 축선 | 80 | m/분 | ||
| X, Y가 결합되었습니다 | 110 | m/분 | ||
| 16 | 터렛 속도 | 30 | rpm | |
| 17 | 회전 도구 속도 | 40 | rpm | |
| 18 | 펀칭 정확도 | ±0.10 | mm | |
| 19 | 최대. 시트 무게 | 150 | kg | |
| 20 | 공기 압력 | 0.6 | mpa | |
| 21 | 파워 | 63 | kw | |
| 22 | 클램프 데드 영역 감지 | 예 | ||
| 23 | 클램프 부목 느슨한 경보 장치 | 옵션 | ||
| 24 | 플레이트 워핑 경보 | 예 | ||
| 25 | 자동으로 아래로 플로팅 클램프 | 예 | ||
| 26 | 롤러 보조 공급 | 예 | ||
| 27 | 전체 크기 | 길이 | 5170*5670*6670 | mm |
| 폭 | 5200*5200*5200 | mm | ||
| 높이 | 2300*2300*2300 | mm |

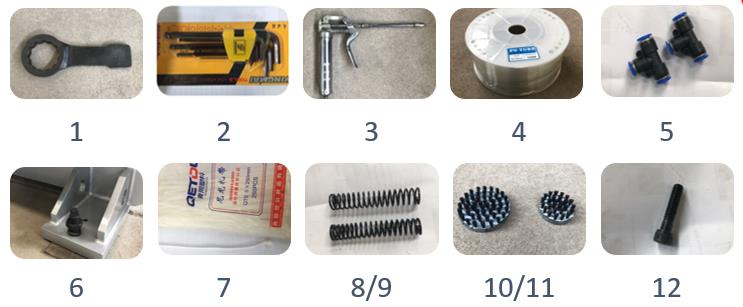

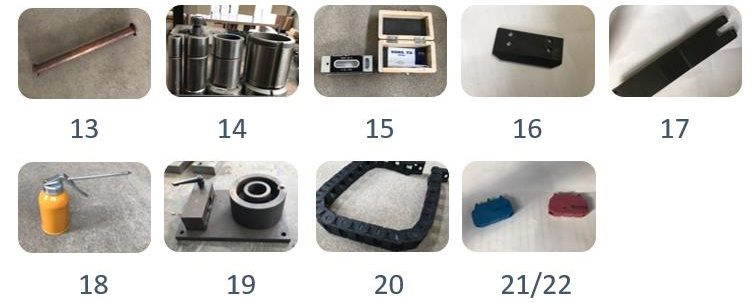

CNC 터렛 펀치 가공 도구 및 예비 부품 사진
우리가 봉사하는 산업
CNC 터렛 펀칭기의 일반적인 응용 분야

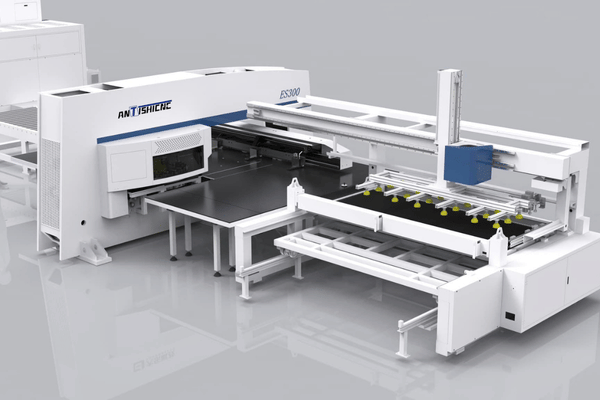

왜 우리의 CNC 포탑 펀칭 서비스를 선택하십시오지
- 최고의 가치: 공장에서 직접 가격 책정(중개자 없음), 경쟁력 있는 금융 옵션, 18개월 ROI를 위한 창고 보관.
- 혁신 리더: 오늘날의 연구 개발, 인더스트리 4.0 기술, 최고 수준의 제조 솔루션.
- 보장되는 질: 진보된 품질 관리를 가진 ISO 9001 제조 및 또한 12 달 보장.
- 종합 지원: 최상의 성능을 위한 24/7 기술 지원과 함께 설치, 교육, 유지보수를 완료합니다.
고객이 말하는 것
전세계 2000 + 제조업체의 신뢰
"6 개월 만에 생산 효율을 45% 높였습니다. 정확성과 신뢰성이 뛰어납니다. 투자 수익은 18 개월 이내에 달성됩니다."
제임스 미첼
AutoTech Industries의 생산 관리자
"자동화 통합은 정말 원활하게 작동했습니다. 이러한 멋진 투자. 인건비가 약 30% 감소하고 모두가 훨씬 안전 해짐에 따라 우리는이 구매를 정말로 자랑스럽게 생각합니다."
마크 로드리게스
Precision Parts Co. 운영 이사.
CNC 터렛 펀칭기에 대한 전문가 가이드

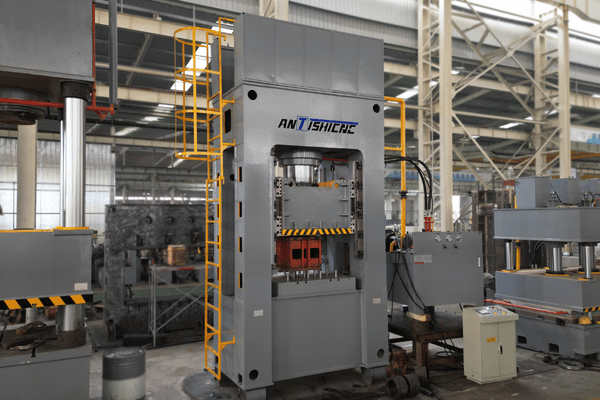

ANTISHICNC 회사에서 제공하는 관련 장비
터렛 펀치에 관한 최신 블로그 게시물
실용적인 전략, 팁 및 업계 지식 비트를 포함하여 터렛 펀치 기술을 소개하는 최신 블로그 게시물을 살펴보십시오.
오늘날 제조에서 판금 펀칭은 많은 산업에서 요구하는대로 평평한 시트를 구성 요소로 정밀하게 변형하거나 절단하는 데 사용됩니다. 판금 펀칭 공정에는 절단,성형 또는 드릴링이 포함됩니다...
제조 회사는 정확성,속도 및 혁신 사이의 균형을 유지해야하며,이 모든 것이 번창에 필수적입니다. 예를 들어,CNC 펀칭기,현대적인 도구를 가져 가라...
그것의 정밀도 및 효율성은 포탑 펀치 압박을 현대 판금 제작의 강국으로 만듭니다. 자동차,건설, 전자공학의 산업은 전부 때문에 그것에 의존합니다...
제조업체와 제작자는 가장 효과적이고 정확한 판금 가공 방법을 선택할 때 종종 균형을 찾기 위해 고군분투합니다. 터렛 펀칭 및 레이저 절단의 장점은...
CNC 터렛 펀치 프레스 견적 받기
CNC 터렛 펀치 기계를 통해 생산을 변화시킨 2000+ 제조업체에 가입하십시오. 오늘 맞춤형 견적을 요청하십시오!
자주 묻는 질문
터렛 펀치의 장점은 무엇입니까?
터렛 펀치 기계는 다양한 작업을위한 빠른 공구 교환 용량,금속 시트 가공의 정밀도 및 복잡한 형상을 형성하는 능력을 포함하는 다양한 장점을 가지고 있습니다. 이와 함께 CNC 프로그래밍은 기계의 더 큰 다양성과 효율성을 보장하여 금속 가공 무역에서 가장 많이 찾는 솔루션 중 하나입니다.
CNC 터렛 펀치는 어떤 재료에 사용할 수 있나요?
CNC 터렛 펀치는 광범위한 재료를 처리하도록 설계되었지만 주요 응용 분야는 금속 시트 제작에 있습니다. 연강,알루미늄 및 황동은 일반적인 작업 내에서 주요 기판이며 장치는 얇은 스킨에서 두꺼운 블랭크에 이르기까지 재료 변형을 수용합니다.
CNC 터렛 펀치도 굽힘 작업을 수행 할 수 있습니까?
일반적으로 CNC 터렛 펀치는 주로 펀칭 작업을위한 것입니다. 일부 하이브리드 모델은 굽힘 또는 성형 작업을 보조 할 수 있으므로 금속 가공에서의 응용 분야를 증가시킬 수 있습니다. 이러한 시설은 프로세스 속도를 높이고 보조 기계의 필요성을 줄일 수 있지만 더 큰 매력은 멀티 태스킹에 있습니다.
설치 및 교육에는 얼마나 걸리나요?
설치 시간은 3-5 일 사이로 기계 설정,교정, 초기 테스트의 활동으로 구성됩니다. 전체 교육은 작동,프로그래밍, 유지 보수에 대한 교육은 물론 안전 절차에 대한 교육을 포함하는 1 주일 동안 40 시간 동안 요청시 언제든지 추가 교육을 마련 할 수 있습니다.
기계가 기존 CAD/CAM 소프트웨어와 통합될 수 있습니까?
예! 당사의 기계는 AutoCAD,SolidWorks, Inventor 또는 TruTops,MetaCAM, Lantek 과 같은 특수 판금 소프트웨어를 포함한 대부분의 대형 CAD/CAM 소프트웨어 패키지와 호환됩니다. 당사는 원하는 경우 API 문서를 제공하고 사용자 정의 통합에 대한 도움을 제공할 수 있습니다.
예측 유지 관리는 어떻게 작동합니까?
당사의 기계에는 진동,온도, 오일 압력,공구 마모 등의 사양을 측정하는 IoT 센서가 장착되어 있습니다. 수집된 후 AI 알고리즘에 의한 분석을 거쳐 문제가 나타나기 전에 예측함으로써 편리한 시간에 유지 관리를 배치하고 가동 중지 시간이 적고 그 대가로 부품 수명이 길어집니다.
CNC 터렛 펀치의 주요 구성 요소
CNC 터렛 펀치에는 상부 터렛, 하부 터렛, 스트라이커, 클램프, 터렛 키, 리프터 및 다이 홀더 등 10개의 기본 부품이 포함되어 있습니다.
