정밀 엔지니어링에서 가장 중요한 도구인 수직 선반은 최고의 존중을 받습니다. 이는 수평 선반에서는 제대로 처리할 수 없었던 크고 무겁고 이상한 모양의 공작물을 세심하게 처리한 기계입니다. 그리고 이 자세한 가이드는 수직 선반을 통해 다양한 산업 분야의 제조 정밀도 및 신뢰성과 관련된 생산 개선에 대한 통찰력을 제공해야 합니다.
수직 선반 소개
수직 선반이란 무엇입니까?
본질적으로 수직인 선반은 회전, 천공 및 표면 작업에 중요한 기계입니다. 작업 중일 때 작업은 수직 위치로 고정되어 자유로운 회전축을 만듭니다. 매우 크고 양심에 투표할 수 있는 이러한 기계에는 종종 가공의 골리앗이라는 라벨이 붙습니다.
주요 장점:
- 수 톤의 공작물을 처리합니다
- 수직 위치 지정으로 인해 칩 클리어링이 향상되었습니다
- 무거운 부품의 편리한 적재 및 하역
- 뛰어난 중력 보조 공작물 안정성
CNC 시스템을 갖춘 최신 수직 선반은 정밀도,고효율 및 자동화를 보장합니다. 이 기계는 크기가 다릅니다: 회전 직경은 수백 밀리미터에서 수 미터에 이르기까지 크고 작은 산업 모두에 적합합니다.
가공 산업에서 수직 선삭의 중요성
크고 무거운 부품을 정밀하게 처리하기 위해 현대 기계 산업에서 매우 흥미로운 응용 분야로 도색된 수직 선삭은 항공우주, 자동차, 에너지 및 중장비 제조를 포함한 산업에서 사용됩니다.
시장 성장: 일부 업계 보고서에 따르면 글로벌 수직 선반 시장은 꾸준히 성장하고 있으며, 구성 요소 복잡성 증가와 Industry 4.0 구현으로 인해 2030년까지 5% CAGR 이상으로 더욱 성장할 것으로 예상됩니다.
선반의 종류
| 선반 유형 | 기본 사용 | 주요 특징 | 산업 응용 |
|---|---|---|---|
| 엔진 선반 | 일반 가공 | 수동 조작, 다용도 | 소규모 상점, 맞춤형 생산 |
| 터렛 선반 | 대량 생산 | 다중 공구 홀더, 회전 포탑 | 반복적인 제조업 일자리 |
| CNC 선반 | 정밀 자동화 | 컴퓨터 유도, 높은 정확도 | 항공 우주, 자동차 (세계 시장의 30%) |
| 수직 선반 (VTL) | 크고 무거운 부품 | 수직 공작물 장착 | 터빈 로터, 엔진 케이싱 |
| 벤치 선반 | 작은 정밀도 일 | 소형, 휴대용 | 워크샵, 실험실, 교육 |
| 자동 선반 | 대량 생산 | 완전 자동화된 프로세스 | 소형 부품 제조 |
수직 선반의 기본 구성 요소
척: 공작물을 단단히 잡습니다
척은 가공 중에 많은 힘으로 공작물을 잡는 역할을합니다. 최근에는 유압 및 공압 시스템이 일정한 클램핑 압력을 제공하는 데 사용됩니다.
척의 종류:
- 세 턱 척: 원통형 공작물과 빠른 센터링에 적합합니다
- 4개의 턱 척: 불규칙한 모양 또는 비대칭 공작물용
- 자기 척: 턱이 안 맞는 특수용
성능에 미치는 영향: 업계의 보고서에 따르면 정교한 척 시스템을 갖춘 CNC 선반은 제조 작업에서 최대 25% 생산성 증가를 기록했습니다.
공구 홀더: 유형 및 기능
공구 홀더는 절삭 공구와 기계 스핀들 사이의 중요한 인터페이스 역할을 하며 가공 작업에서 안정성, 정밀도 및 효율성을 보장합니다.
| 공구 홀더 유형 | 메커니즘 | 최고의 애플리케이션 | 주요 이점 |
|---|---|---|---|
| 콜렛 척 홀더 | 콜렛 그립 | 고속 작업 | 정밀도, 감소된 런아웃 |
| 유압 홀더 | 유체 압력 | 고정밀 작업 | 우수한 진동 감쇠 |
| 수축 맞춤 홀더 | 열팽창 | 요구되는 최대 강성 | 안전한 본드, 최소한의 움직임 |
| 퀵 체인지 홀더 | 신속한 공구 교환 | 생산성이 높은 환경 | 다운타임 감소 |
성능 데이터: 주요 제조업체의 연구에 따르면 적절한 공구 홀더는 커터 수명을 최대 50%까지 연장하고 가공 진동을 30%까지 줄일 수 있습니다.
회전 테이블: 메커니즘 및 장점
척은 중요한 부품이며 이에 따라 가공 중에 공작물이 단단히 고정됩니다. 새로운 척킹 시스템은 유압 또는 공압 수단을 사용하여 일정한 클램핑 힘을 제공합니다.
척의 종류:
- 세 턱 척: 빠른 센터링 척은 원통형 공작물용으로 설계되었습니다.
- 4개의 턱 척: 불규칙한 모양 또는 비대칭 공작물에 적합합니다.
- 자기 척: 턱이 허용되지 않는 특수 응용 분야에 적용됩니다.
성능 영향: 이러한 제조 공정에서 25% 만큼의 생산성의 증가를 보여주는 향상된 척킹 응용 프로그램과 함께, CNC 선반의 예입니다.

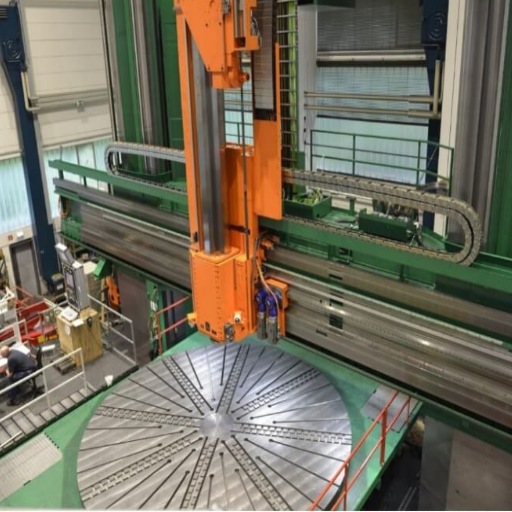

수직 선반의 작동 원리
수직 선반의 작업 절차
공작물은 척 또는 기타 적절한 클램핑 수단에 단단히 부착됩니다. 유압 작동식 클램프는 이제 수직 선반에서 수백 킬로그램에서 수 톤의 중량 범위에 걸쳐 자동화된 공작물 로딩을 허용합니다.
기계 설정
절삭 속도, 공구 경로, 이송 속도, 절삭 깊이를 설정합니다. CNC 시스템은 가공의 최대화된 성능을 위해 매우 높고 반복 가능한 정확도를 보장합니다.
도구 선택 및 설정
선삭,보링, 드릴링과 같은 특정 작업을 위한 절삭 공구 선택 현대식 선반에는 효율적인 공구 처리를 위해 공구 터렛 또는 자동 공구 교환기가 장착되어 있습니다.
거친 회전
공작물을 최종 치수 근처로 가져오기 위해 거친 선삭으로 대량의 재료를 제거합니다. 작업에는 많은 양의 토크가 필요하며 기계가 제공하는 스핀들과 지지대는 주철,강철 또는 티타늄과 같은 무거운 재료의 공격적인 가공을 견딜 수 있을 만큼 견고해야 합니다.
최종 패스
지정된 대로 표면 마감과 치수 정확도를 제공하기 위해 적합한 고급 절삭 공구(탄화물 또는 세라믹)와 함께 마지막 정밀 패스를 가져옵니다.
품질 관리 및 하역
통합 측정 시스템 (기계 내 프로브, 레이저) 을 사용하여 검사한 다음 수정 검증을 위해 세심한 주의를 기울여 공작물을 제거합니다.
VTL 기계의 CNC 통합
VTL 기계에 CNC 기술을 구현함으로써 제조 공정에 급격한 격변이 발생하여 전례 없는 정확성, 자동화 및 반복성이 주입되었습니다.
시장 성장: ResearchAndMarkets(2023)은 현재 CNC 가공 산업이 2023년부터 2030년까지 7.4%의 CAGR을 등록할 것으로 예상하고 있으며, 이는 AI 및 IIoT와 같은 자동화 기술의 증가에 힘입은 것입니다.
고급 CNC 기능:
- 공구 마모 및 절단력의 실시간 모니터링
- 복잡한 형상을 위한 다축 제어
- 원격 진단을 위한 클라우드 기반 연결
- 예측 유지보수 기능
- ±0.001인치 이내의 정확도
수직 선반과 수평 선반 비교
| 측면 | 수직 선반 | 수평 선반 |
|---|---|---|
| 공작물 크기 | 크고 무거운 부품(수톤) | 중소형 부품 |
| 안정성 | 중력을 이용한 안정성, 진동 감소 | 수평 지지대, 무게 제한 |
| 칩 관리 | 중력 보조 칩 배출 | 방해받지 않는 칩 흐름 경로 |
| 도구 접근성 | 하향식 도구 접근 방식 | 사이드 툴 액세스, 더 빠른 설정 |
| 애플리케이션 | 항공 우주, 에너지, 중장비 | 자동차, 일반가공 |
| 초기 투자 | 더 높은 초기 비용 | 초기 투자를 낮춥니다 |
| 시장 성장 | 에너지/항공 우주에 있는 12% 연례 침투 | 자동차 부문의 꾸준한 성장 |
다양한 산업 분야의 수직 선반 응용
항공우주: 정밀 엔지니어링
조각형 작업은 제트 엔진 케이싱 제조, 터빈 블레이드 생산을 위한 수직 선삭 기계 및 미크론 범위의 공차가 필요한 원통형 물체에 의해 매우 중요하게 수행됩니다.
시장 성장: 가볍고 효율적인 항공기 부품에 대한 수요로 인해 CAGR 5.7%(2023-28)로 성장합니다.
자동차: 효율적인 제조
다양한 엔진 블록, 브레이크 부품, 구동계 부품은 린 제조 원칙을 적용한 자동차 부문의 수직 선반용 공작물입니다.
산업 4.0 영향: IoT 지원 기계 및 AI 기반 예측 유지보수를 통해 최대 30 %의 효율성 향상이 예상됩니다.
에너지: 무거운 구성 요소
안정성과 정밀한 가공 능력이 필요한 터빈 로터, 발전기 부품, 압력 용기 제조.
수용 인원: 직경 16 미터 이상의 공작물을 최대 150 톤까지 취급할 수 있습니다.
수직 선반 사용의 장점
우수한 공작물 안정성
수직 선반은 중력 보조 위치 지정 및 고급 베어링 시스템을 통해 크고 무거운 공작물에 탁월한 안정성을 제공합니다.
기술 사양:
- 마찰을 최소화하는 정수압 베어링 시스템
- 공작물 용량 최대 150 톤
- 16 미터를 초과하는 직경 기능
- 진동 감소 및 정확도 향상
향상된 정밀도 및 표면 마감
최신 수직 선반 기술은 고급 절삭 공구와 적응형 제어 시스템을 통해 우수한 정밀도와 표면 마감 품질을 제공합니다.
성능 개선:
- 표면 거칠기 값의 50% 감소
- ±0.001 인치까지 포용력 아래로
- 실시간 파라미터 조정
- 결함 방지를 위한 디지털 트윈 모델링
운영 효율성
IoT, 자동화, ML의 최고 간소화된 프로세스를 통합하여 사이클 시간과 제품 비용을 절감합니다.
얻은 효율성:
- CNC 가공을 통해 재료의 30% 낭비가 감소했습니다.
- 처리율 50% 증가.
- 예측 유지보수로 기계 가동시간 20% 증가.
- 유지보수 비용 25% 절감.
