기어는 현대 기계의 숨은 영웅으로, 자동차와 산업 장비를 민첩하고 효율적으로 작동하게 합니다. 그러나 제조는 기어를 생산하기 위해 적절한 제조 공정에 의존하는 복잡한 과정입니다. 가장 일반적으로 사용되는 방법은 다음과 같습니다. 기어 셰이핑 및 기어 호빙이 두 가지 방법은 비슷해 보일 수 있지만, 접근 방식과 적용 분야가 확연히 다릅니다. 이 글에서는 기어 톱니 절삭을 위한 두 방법의 주요 차이점을 살펴보고 각 방법을 언제 사용해야 하는지 이해하는 데 도움을 드리겠습니다. 엔지니어, 제조업체, 또는 기어 제작 방식에 관심이 있는 모든 분들께 이 설명을 통해 기어 제작의 세부적인 부분을 이해하는 데 도움이 될 것입니다.

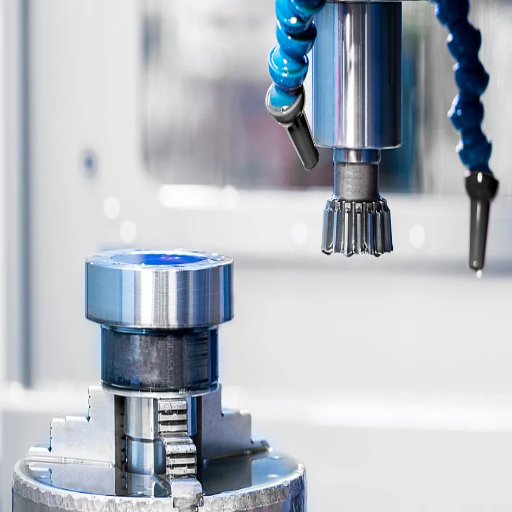

기어 제조 소개
기어 제조는 기계에서 다양한 부품 간의 동력 전달 및 이동에 사용되는 기어를 제작하는 공정입니다. 금속이나 플라스틱과 같은 원자재를 절삭하고 형상화하여 매우 정밀한 치형으로 가공하여 원활한 작업이 가능하도록 하는 과정입니다. 일반적으로 이 공정에는 호브 또는 절삭 공구를 사용하여 치형을 제작하는 기어 호빙과, 공구로 치형을 복제하는 기어 셰이핑이 사용됩니다. 이러한 공정은 기어 크기, 사용 소재, 용도에 따라 선택되며, 작동 기어의 성능과 내구성을 보장합니다.
기어 유형 개요
다양한 유형의 기어가 있으며, 각 기어는 설계와 기능에 따라 특정 용도에 적합합니다. 다음은 몇 가지 일반적인 유형입니다.
평 기어
이 기어는 직선 톱니를 가지고 있으며 기어 축과 평행하게 위치합니다. 직선 톱니는 간단하고 저렴하며 소음이 중요하지 않은 저속 응용 분야에 적합합니다.
헬리컬 기어
이빨 모양에 각도가 있는 나선형 기어는 더 높은 속도와 하중에서 더 부드러운 작동을 제공할 수 있지만, 스퍼 기어에 비해 축 방향 추력이 더 큽니다.
베벨 기어
원뿔 모양의 톱니를 가진 베벨 기어는 일반적으로 직각으로 배치된 교차하는 축 사이의 운동을 전달하는 데 사용됩니다. 자동차 차동 장치와 같은 분야에서는 꽤 표준으로 사용됩니다.
웜 기어
이 구성은 웜과 웜 휠로 구성됩니다. 토크를 크게 감소시킬 수 있으며, 반대로 토크를 크게 감소시킬 수 있습니다. 콤팩트한 구조를 제공하지만, 마찰이 많아 효율이 낮습니다.
유성 기어
중앙 선 기어, 유성 기어, 그리고 링 기어로 구성됩니다. 이 기어 시스템은 컴팩트한 설계로 높은 출력 밀도를 제공하여 정밀 기계 및 로봇 공학에 적합합니다.
적절한 기어 유형을 선택하면 효율적인 작동, 내구성, 특정 응용 분야와의 호환성이 보장됩니다.
기어 셰이핑과 기어 호빙의 중요성
기어 성형 및 기어 호빙 공정은 기어 제조 및 마무리 공정에서 가장 중요한 요소로, 다양한 기계 응용 분야에서 정밀성과 효율성을 제공합니다. 예를 들어, 기어 성형에서는 톱니와 동일한 모양의 커터를 사용하여 톱니를 블랭크로 절삭하여 매우 복잡한 맞춤형 기어를 제작할 수 있습니다. 이 공정은 내접 기어, 스플라인 기어, 특수 프로파일 제작에 필수적입니다.
반대로, 기어 호빙은 기어를 대량 생산하는 가장 경제적이고 효율적인 방법입니다. 헬리컬 절삭 공구(호브)를 사용하여 기어 톱니를 가공물에 점진적으로 절삭합니다. 스퍼 기어, 헬리컬 기어, 웜 기어에 광범위하게 적용되어 생산 속도와 일관성을 향상시킵니다.
이러한 정확도는 자동차 변속기 및 항공우주 부품과 같은 복잡한 시스템을 통과하는 과정에서 발생하는 에너지 손실을 줄이는 동시에 기어 소음을 동기화합니다. 마찬가지로, 기어 형상의 최근 발전 덕분에 제조업체는 재료 및 시간 낭비를 최소화하면서 복잡한 설계 요건을 충족할 수 있습니다.
두 공정 모두 자동차, 로봇 공학, 그리고 재생 에너지 분야에서 매우 중요하며, 이러한 분야에서는 수명과 정밀성이 절대 타협될 수 없습니다. 기어 셰이핑과 기어 호빙은 함께 오늘날의 기계 시스템이 안정적이고 고성능을 보장하는 기반을 제공합니다.
다양한 산업 분야의 응용
수많은 산업 분야에서 기어를 성형하고 가공하는 작업은 혁신과 효율성을 촉진하는 필수적인 도구입니다.
자동차 산업
자동차 산업에서는 기어박스, 차동 장치, 조향 시스템용 기어를 제조하기 위해 탁월한 엔지니어링 기법이 요구됩니다. 전기 자동차의 등장으로 에너지 효율이 높은 기어에 대한 수요가 증가했습니다. 효율적인 기어 성형 및 호빙 가공을 통해 에너지 효율에 더욱 유리한 경량 기어를 제작할 수 있습니다. 최근 업계 분석에 따르면, 첨단 기어 제조 기술은 구동계의 에너지 손실을 최대 15%까지 줄이는 것으로 평가되었으며, 이는 자동차 기술의 친환경화 추세와 부합하는 획기적인 성과입니다.
항공 산업
항공우주 기어는 제트 엔진, 착륙 시스템, 그리고 보조 동력 장치와 같은 기타 응용 분야에 사용되기 위해 높은 성능과 신뢰성을 갖춰야 합니다. 이러한 기어는 극한의 응력과 온도에 노출되며 정밀해야 합니다. 고성능 소재와 결합된 기어 호빙 기술의 새로운 발전은 엄격한 안전 및 내구성 기준을 충족하는 항공우주 부품을 제조할 수 있게 해줍니다. 예를 들어, 기어 제조에 코팅 소재를 적용한 덕분에 기어의 수명이 다소 증가했고, 유지보수 주기가 거의 25% 단축되었습니다.
재생에너지
재생 에너지 분야, 특히 풍력 에너지 분야에서는 터빈에 견고하고 효율적인 기어가 필요합니다. 기어 성형 및 호빙 장비는 수년간의 운전 기간 동안 터빈이 야기하는 높은 토크와 가변 하중 상황을 견딜 수 있는 정밀 부품을 사용하여 생산됩니다. 첨단 기어 제조 공법을 통해 터빈 기어박스 효율이 최대 20% 향상되었고, 에너지 출력이 크게 증가했으며 유지보수 비용이 절감된 것으로 알려져 있습니다.
로봇 공학 및 자동화
기어는 로봇 및 자동화 산업에서 정밀한 움직임과 안정적인 작동을 위한 핵심적인 역할을 합니다. 제조, 의료, 물류 분야에서 로봇 사용이 증가함에 따라 소형 고정밀 기어에 대한 필요성이 대두되었습니다. 기어 호빙 공정의 발전으로 우수한 품질의 마이크로 기어 제작이 가능해져 로봇 공학 분야에서 정밀성을 요구하는 개발이 더욱 가속화되고 있습니다.
기어 성형 및 호빙 가공과 CNC, 적층 제조 등 첨단 기술의 융합, 그리고 진보와 지속가능성 덕분에 더 많은 산업이 성장하고 있습니다. 이러한 공정은 부품의 신뢰성과 효율성을 보장하여 현대적인 엔지니어링 과제를 충족할 수 있도록 합니다.

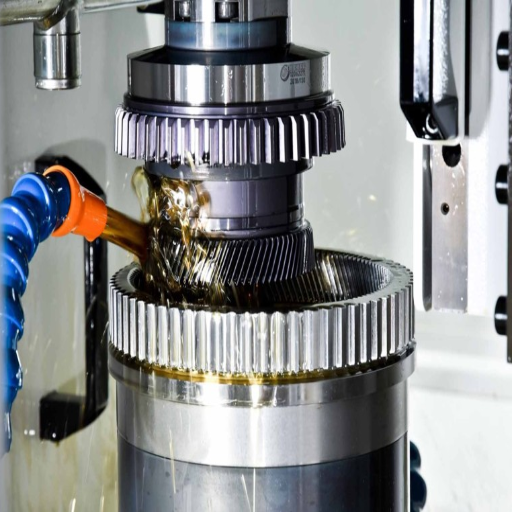

기어 셰이퍼 머신 이해
기어 셰이퍼 머신은 기어 프로파일의 안쪽이나 바깥쪽에 고정밀 형상을 절삭하는 데 사용되는 공구입니다. 이 기계는 기어 이빨의 거울상 형상을 가진 절삭 공구를 사용하며, 왕복 운동을 통해 점진적으로 가공하여 재료를 제거합니다. 자동차, 항공우주, 제조 등 다양한 산업 분야에서 수요가 높기 때문에 단기간 내에 고품질 기어를 생산해야 하는 경우가 많습니다. 또한, 다른 공정으로는 제작하기 어려운 내접 기어나 특수 프로파일을 제작하는 데에도 유용합니다.
기어 셰이퍼란?
기어 셰이퍼는 왕복 절삭 방식을 사용하여 공작물에 기어 톱니를 매우 정밀하게 절삭하도록 설계된 고도로 특수화된 공작 기계로 이해될 수 있습니다. 기어 셰이퍼의 핵심에는 일반적으로 생산될 기어 형상과 유사한 절삭 공구가 있습니다. 이 절삭 공구는 위아래로 움직이며 공작물을 원하는 형상으로 절삭합니다. 적절한 톱니 간격과 형상을 얻기 위해 절삭 동작에 맞춰 공작물을 점진적으로 회전시킵니다.
CNC(컴퓨터 수치 제어) 기계인 최신 기어 셰이퍼는 탁월한 정밀도와 유연성을 제공하여 헬리컬 기어와 스퍼 기어를 포함한 매우 복잡한 기어 형상을 제작할 수 있습니다. 또한, 기어 셰이퍼는 특히 기어 호빙과 같은 기존의 여러 기어 절삭 방식으로는 다소 복잡할 수 있는 내접 기어 제작에 적합합니다.
기어 성형 과정
기어 셰이핑은 기어 셰이퍼라고 하는 절삭 공구를 사용하여 공작물에 정확한 기어 이빨을 가공하는 방법입니다. 공작물은 커터와 함께 기계에 장착되고, 두 공구는 서로 동기적으로 회전하여 기어의 자연스러운 맞물림을 모방합니다. 절삭 공구가 연속적인 패스를 만드는 소재 절삭 공정입니다. 이러한 패스는 진동 또는 왕복 운동의 도움을 받아 기어 이빨을 형성하는 절삭 작용을 담당합니다.
기어 형성의 3단계:
- 황삭: 재료는 거의 모두 제거되어 대략적인 치아 형태를 얻을 수 있습니다.
- 끝 마무리 : 두 기어 성형 공정 모두 기어 크기가 정확하게 조정되고 원하는 표면 마감이 보장됩니다.
- 분리: 커터는 다른 패스를 위해 돌아가거나 부품을 마무리하기 위해 분리됩니다.
이러한 다재다능함 덕분에 기어 성형 공정은 내부, 외부, 나선형 및 스퍼 기어에 적합하며, 제조업체는 복잡한 기하학적 형상을 매우 정밀하고 효율적으로 가공할 수 있습니다.
기어 셰이퍼 머신 사용의 장점
기어 셰이퍼 머신은 뛰어난 유연성과 정밀성을 제공하는 것으로 알려져 있어 다양한 산업 분야의 기어 제조업체들이 선호하는 선택으로 꼽습니다. 예를 들어, 기어 셰이퍼 머신은 내경과 외경 모두 높은 정밀도의 기어를 생산할 수 있습니다. 헬리컬 기어나 스퍼 기어와 같은 복잡한 형상도 손쉽게 제작할 수 있습니다. 또한, 기어 셰이퍼는 강철부터 청동, 그리고 다양한 합금에 이르기까지 특수 용도에 맞는 다양한 소재를 가공하도록 설계되어 특정 용도에 필요한 내구성과 유연성을 보장합니다.
실제로 CNC 기술을 탑재한 최신 기어 셰이퍼 기계는 생산성 향상에 중점을 두고 전체 공정의 효율성을 높여 생산 시간을 단축합니다. 또한, 자동 공구 교환 장치와 프로그래밍 가능한 기능은 기계 가동 중단 시간을 줄이고 최종 출력 품질을 향상시켜 운영 효율성을 더욱 향상시킵니다.
또한, 이러한 기계는 재료 낭비를 최소화하도록 설계되어 비용 효율적인 최종 제품을 생산합니다. 정밀성을 갖추고 있어 완성 후 필요한 부품이 줄어들어 자원과 리드타임을 절약할 수 있습니다. 복잡한 설계에도 정밀성을 유지할 수 있는 능력과 더불어, 맞춤형 정밀 기어에 대한 수요가 높은 자동차, 항공우주, 로봇 산업과 같은 분야에서는 이러한 기계가 필수적입니다. 지속 가능한 생산 방식에 대한 전 세계적인 관심이 증가함에 따라, 기어 셰이퍼 기계는 친환경 제조라는 목표를 달성하고 재료 절약과 에너지 효율적인 운영을 강조합니다.

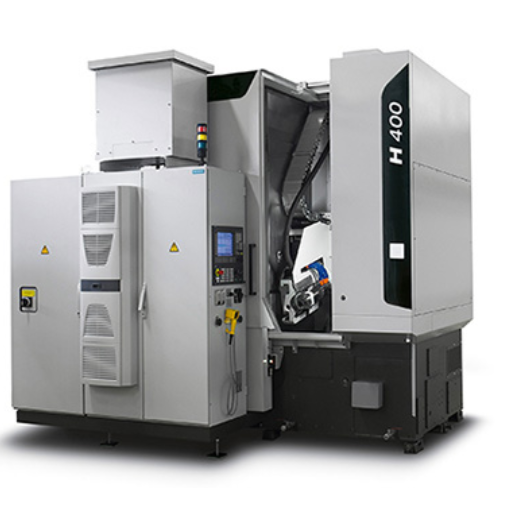

기어 호빙 머신 이해
기어 호빙 머신은 기어의 톱니를 정밀하게 절삭하는 데 사용되는 특수 공구입니다. 호브를 사용하여 모든 크기와 종류의 기어를 정확하고 효율적으로 생산합니다. 빠른 속도로 대량 가공이 가능하면서도 품질을 보장할 수 있어 이 기계는 주로 선호됩니다. 기어 호빙 머신은 일반적으로 기어 요소의 정밀성과 신뢰성이 매우 중요한 자동차, 산업 기계, 항공우주 산업에 적용됩니다. 기어 호빙은 직선 기어, 헬리컬 기어, 웜 기어를 제조하는 다재다능하고 비용 효율적인 방법입니다.
기어 호빙 머신이란?
기어 호빙 머신은 호빙이라고 하는 절삭 작업을 통해 기어를 제작하는 데 사용되는 특수 장비입니다. 호빙 머신은 호브라고 하는 원통형 절삭 공구로 구성되어 있으며, 기어 블랭크와 동기화되어 회전하면서 기어의 톱니를 원하는 모양과 크기로 점진적으로 절삭합니다. 최신 기어 호빙 머신은 효율성과 정밀도 향상을 위해 거의 항상 CNC 장비를 사용합니다.
스퍼 기어, 헬리컬 기어, 웜 기어 등을 매우 높은 정밀도로 생산할 수 있습니다. 대부분의 CNC 기어 호빙 머신은 ±0.01mm의 정밀한 공차를 구현할 수 있어 자동차, 항공우주, 로봇 공학 등 산업 분야의 고품질 요구 사항을 충족하는 부품을 생산합니다.
속도와 생산성은 기어 호빙 머신의 주요 장점 중 하나입니다. 냉각수 시스템은 절삭 공정 중 발생하는 고열과 진동으로부터 기계를 보호하는 또 다른 기능으로서, 기계의 긴 수명과 신뢰할 수 있는 결과를 보장합니다.
기어 호빙 머신은 강철, 알루미늄, 복합 소재 등 다양한 소재를 가공하는 데 있어 다재다능함을 제공하여 산업 현장에서의 견고성을 더욱 향상시킵니다. 자동화 시스템 및 실시간 모니터링과 같은 혁신 기술을 통해 차세대 기어 호빙 머신은 전례 없는 수준의 생산성과 운영 효율성을 달성할 수 있습니다.
기어 호빙 공정
기어 톱니, 스플라인, 스프로킷 제작에 이 가공 방식은 매우 효율적입니다. 이 공정은 나선형 절삭날을 가진 특수 절삭 공구인 호브를 사용하여 회전하는 공작물을 점진적으로 절삭하는 방식으로 진행됩니다. 원하는 기어 형상을 정밀하게 절삭하기 위해 호브와 공작물은 모두 동기화된 비율로 회전합니다.
기어 호빙의 경우, 공정은 특수 고정 장치를 사용하여 호브와 공작물을 정확하게 정렬하는 것으로 시작됩니다. 호브는 계속 회전하는 반면 공작물은 제어된 속도로 호브를 따라 이동합니다. 호브의 맞물림 각도와 깊이는 생산되는 기어의 종류에 따라 달라집니다. CNC 기어 호빙 머신은 이러한 매개변수를 뛰어난 정밀도와 반복성으로 유지합니다.
기어 호빙 기술의 최근 발전 덕분에 복잡하고 단순한 기어 형상을 모두 가공하는 시대가 도래했습니다. 초경 팁 호브와 코팅 절삭 공구의 이러한 모든 기술 혁신 덕분에 절삭 속도가 획기적으로 향상되어 사이클 시간이 30% 단축되었습니다.
둘째, 기어 호빙에서 또 다른 중요한 고려 사항은 다양한 소재를 효율적으로 처리할 수 있는 능력입니다. 자동차 및 중장비 작업에 사용되는 강철 기어는 절삭 중 소재 변형을 최소화하는 호빙 기법을 사용하여 가공되므로 공구 수명이 연장됩니다. 실시간 모니터링 기능이 내장된 최신 기계 및 시스템을 통해 작업자는 절삭 공정의 편차를 파악하여 품질을 향상시키고 소재 낭비를 줄일 수 있습니다.
이 특정 공정에는 정밀한 실행이 필요하기 때문에 최고 품질과 내구성이 가장 뛰어난 기어가 필요한 항공우주, 자동차, 로봇공학, 재생 에너지 생산 분야에서 수요가 점점 더 높아지고 있습니다.
기어 호빙 머신 사용의 장점
기어 호빙은 효율적인 기어 가공에 필요한 여러 가지 장점을 제공합니다. 최고의 정밀도와 다양한 제조 공정을 통해 복잡한 형상과 정확한 치형을 가진 기어를 생산할 수 있습니다. 이 기계는 다양한 분야에 적용되는 스퍼 기어, 헬리컬 기어, 웜 기어를 가공합니다.
호빙 공정의 속도와 효율성은 또 다른 중요한 장점입니다. 최신 기어 호빙 머신은 CNC 기술을 활용하여 사이클 시간을 단축하고 셋업 시간을 단축합니다. 즉, 더 낮은 비용으로 더 많은 콘솔을 생산할 수 있으며, 이는 수요가 많은 산업에 매우 중요합니다.
또한 강철, 알루미늄, 황동, 복합재 등의 소재를 가공할 수 있는 능력으로 유명합니다. 다양한 용도로 활용될 수 있어 자동차 제조부터 항공우주 공학에 이르기까지 다양한 분야에서 기계의 활용도가 향상됩니다. 자동화를 통해 뒷받침되는 새로운 기술은 오류를 근본적으로 제거하고 대규모 생산의 모든 단계에서 고품질 마감을 보장합니다.
마지막으로, 기어 호빙 머신은 지속 가능한 제조 관행을 달성하는 데 도움이 될 수 있습니다. 이는 기어 호빙 머신의 정밀성이 재료의 낭비를 거의 또는 전혀 초래하지 않으며, 대부분의 최신 기어 호빙 머신은 에너지 효율적이거나 에너지 소비량이 낮아 생산 활동과 관련된 환경 부담을 줄인다는 것을 의미합니다. 이러한 모든 점을 고려할 때, 기어 호빙 머신은 고품질, 저렴하고 지속 가능한 기어 생산을 중시하는 모든 산업에 상당한 투자가 될 것입니다.

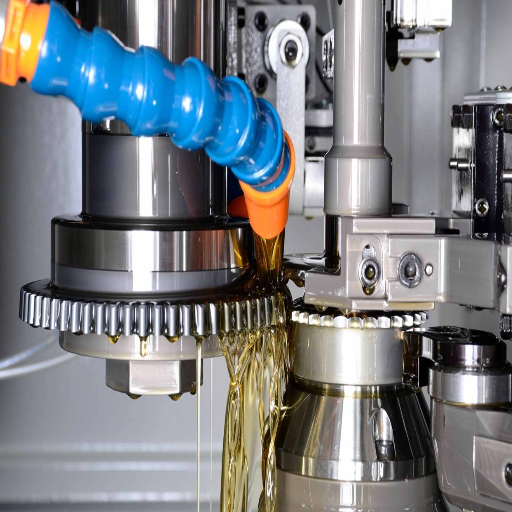

기어 셰이핑과 기어 호빙 비교
기어 셰이핑과 기어 호빙은 기어 제작에 사용되는 두 가지 방법입니다. 호빙을 이용한 기어 제작은 비교적 빠르고 효율적인 공정이므로, 스퍼 기어와 헬리컬 기어를 사용하는 경우 일반적으로 대량 생산이 이루어집니다. 호버 머신은 호브를 동시에 회전시켜 기어를 제작합니다. 기어 셰이핑은 이와는 다른 방식으로, 절삭 공구가 기어의 형상을 따라 왕복 운동하기 때문에 내접 기어나 특수 형상을 가진 기어 제작에 더욱 다재다능합니다. 호빙은 효율성 측면에서 선호되는 반면, 셰이핑은 정밀성과 유연성이 중요한 설계에 사용됩니다.
기어 셰이핑과 기어 호빙의 주요 차이점
| 아래 | 기어 성형 | 기어 호빙 |
|---|---|---|
| 프로세스 및 기술 | 기어 형상을 형성하는 왕복 커터를 사용합니다. 내접 기어, 숄더 기어, 복잡한 형상의 기어 등 다양한 제작이 가능합니다. | 연속 절삭 및 인덱싱 작업을 수행하는 회전 호브 공구를 사용합니다. 특히 스퍼 기어와 헬리컬 기어 등 외경 기어의 고속, 대량 생산에 가장 적합합니다. |
| 생산 효율성 | 사이클 시간이 길어 대량 생산에는 적합하지 않지만, 복잡한 설계와 정밀성이 우선시되는 곳에 적용 가능합니다. | 연속적인 자동화 작업으로 높은 생산 속도와 성능을 자랑합니다. CNC 호버는 더 짧은 사이클 시간으로 더 나은 기어를 생산합니다. |
| 유연성 및 애플리케이션 | 호빙이 불가능한 기어 제작에 탁월한 유연성을 제공합니다. 내접 기어, 클러스터 기어 및 특수 디자인 제작에 적합합니다. 항공우주 및 자동차 분야의 특수 부품 제작에 주로 사용됩니다. | 설계 요구 사항의 변화가 적은 표준 기어를 제조하는 데 일반적으로 사용되며 주로 외부 기어 생산에 국한됩니다. |
| 재료 고려 사항 | 이 방식은 단단한 재료나 열악한 특성에 적합하며, 절삭력을 보다 잘 제어하고 정밀성을 높일 수 있습니다. | 두 방법 모두 강철, 황동, 주철 및 복합재료에 효과적입니다. |
| 정확성과 표면 마감 | 특히 복잡한 기어 가공 시, 특정 작업 환경에서 훨씬 더 높은 정확도와 매끄러운 마감을 제공할 수 있습니다. 하지만 추가적인 기술과 시간이 필요합니다. | 정확도와 표면 마감 측면에서 표준 기어 기하학으로 우수한 결과를 얻습니다. |
| 비용 측면 | 출력 속도가 느리고 기계가 복잡하기 때문에 가격이 비쌉니다. 특이한 디자인에 더 적합합니다. | 일반적으로 표준 기어를 만드는 데 드는 비용이 저렴하며, 특히 사이클 시간이 짧고 기계가 간단한 대규모 생산에 적합합니다. |
이러한 차이점을 알면 제조업체는 생산 요구 사항에 가장 적합한 가공 방법을 활용하여 효율성, 품질, 비용 간의 원활한 균형을 보장할 수 있습니다.
기어 셰이핑과 기어 호빙의 장단점
기어 호빙의 장점
- 높은 생산 능력: 기어 호빙은 기어를 훨씬 더 빠르게 절단할 수 있으므로 대규모 생산에 적합합니다.
- 다양성: 스퍼기어, 헬리컬기어, 웜기어 등 다양한 기어 유형과 함께 작동할 수 있습니다.
- 비용 효율성: 사이클 시간이 짧아지면 생산 비용이 감소하고 더 간단한 기계가 사용됩니다.
기어 호빙의 단점
- 제한된 프로필: 호빙을 사용하여 복잡하거나 특이한 기어 디자인을 만드는 것은 형상을 통해 달성할 수 있는 경우 어렵거나 불가능해질 수 있습니다.
- 정밀도 변동성: 매우 엄격한 허용 오차를 충족해야 하는 경우 추가 마무리 작업이 필요할 수 있습니다.
기어 쉐이핑의 장점
- 설계 유연성: 내부 기어, 비표준 형상 및 비대칭 프로파일의 경우 이 프로세스가 가장 적합합니다.
- 고정밀: 엄격한 허용 오차와 복잡한 세부 사항이 필요한 곳에서 가장 잘 사용됩니다.
- 다양한 응용 프로그램 : 저~중 배치 생산 및 특수 기어 세트에 적합
기어 쉐이핑의 단점
- 높은 생산 비용: 일반적으로 시간이 더 오래 걸리므로 생산 비용이 더 높아질 수 있습니다.
- 기계 복잡성: 성형 기계는 유지 관리가 더 복잡하고 비용이 많이 드는 경향이 있습니다.
- 제한된 적용성: 표준 기어의 대량 생산에 있어서는 효율성이 별로 없습니다.
제조업체는 장단점을 비교 분석하여 기어 호빙과 기어 성형 중 어느 것이 운영, 예산 및 설계 고려 사항에 더 적합한지 판단할 수 있습니다.
특정 용도에는 어떤 프로세스가 가장 적합할까요?
기어 호빙과 기어 셰이핑 중 어느 것이 더 적합한지 결정할 때 고려해야 할 전반적인 사항은 기어의 용도, 생산량, 그리고 설계 기준입니다. 따라서 기어 호빙은 작업을 빠르게 완료할 수 있기 때문에 대형 부품을 생산할 때 선호됩니다. 기어 호빙은 스퍼 기어, 헬리컬 기어, 웜 기어를 높은 정밀도로 일관되게 제조하는 데 사용됩니다. 또한, 일부 연구에 따르면 적절한 조건에서 기어 호빙은 셰이핑보다 생산 속도가 일반적으로 30~50% 더 빠르므로, 호빙은 대량 생산에 가장 적합한 방법입니다.
반면, 기어 성형은 주로 내접 기어 또는 특수 기어 프로파일과 관련된 특수 용도에 사용됩니다. 이로 인해 설계의 유연성이 향상되었으며, 호빙으로는 달성할 수 없는 내접 기어 또는 스플라인 절삭에 자주 사용됩니다. 또한, 새로운 기술의 발전으로 기어 성형 정확도가 일부 셋업에서 ±0.02mm의 동급 수준으로 향상되어 자동차 및 항공우주 산업의 맞춤형 또는 고성능 용도에 중요한 요소를 제공합니다.
결정 매트릭스:
- 다음과 같은 경우 기어 호빙을 선택하세요. 속도와 비용이 우선이며, 대량 생산이 필요하고 표준 기어 프로파일이 필요합니다.
- 다음과 같은 경우 Gear Shaping을 선택하세요: 복잡한 형상이 필요하고, 내부 기어가 필요하며, 특수 프로파일이 필요하고, 정밀도가 중요합니다.
결론적으로, 속도와 비용이 기어 호빙의 핵심입니다. 그러나 더 복잡한 형상이나 특수 기어 형상이 필요할 때는 형상 가공이 논리적인 선택이 됩니다. 제조업체는 특정 애플리케이션의 요구 사항을 분석하고 그에 따라 운영 및 설계 목표에 가장 적합한 공정을 결정해야 합니다.

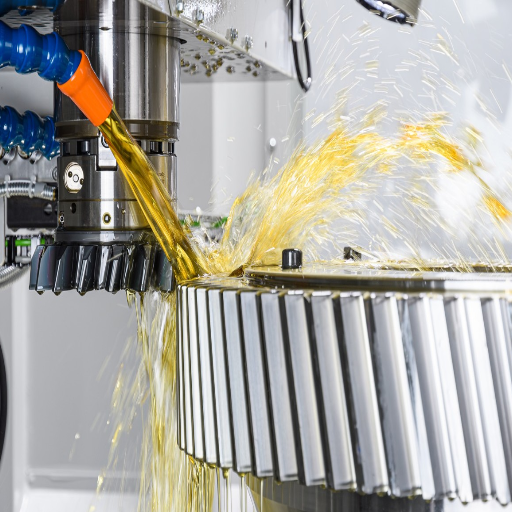

기어 제조에서 CNC의 역할
CNC는 현대 산업에 요구되는 엄격한 공차와 복잡한 설계의 기어 생산에 있어 정밀성, 일관성, 그리고 효율성을 제공함으로써 기어 제조에 있어 핵심적인 역할을 합니다. CNC 기계는 절삭, 성형, 마무리 작업을 자동화하고, 인적 오류를 줄이며, 반복성을 향상시켜 이러한 요구를 완벽하게 충족합니다. CNC 기술을 사용하면 품질 기준을 저해하지 않으면서도 생산 속도를 향상시켜 신뢰성과 정확성이 필수적인 일상 용품의 원활한 작동을 보장함으로써 산업에 기여할 수 있습니다.
CNC 기어 성형 기계
CNC 기어 성형기는 자동차, 항공우주, 중장비 등 산업 분야의 고정밀 기어 생산에 사용되는 최첨단 장비 중 하나입니다. 견고하게 제작되고 최첨단 소프트웨어가 탑재된 이 기계는 제조 과정에서 탁월한 정확성과 효율성을 제공합니다. 일부 최신형 기어 성형기는 자동 공구 교환 장치, 다축 제어, 인체공학적 인터페이스 작동 및 기능 설계를 갖추고 있어 복잡한 형상의 기어를 정확한 치수로 제작할 수 있습니다.
최신 CNC 기어 성형 기계의 주요 특징:
- 가동 중지 시간 단축을 위한 자동 도구 교환기
- 복잡한 형상을 위한 다축 제어
- 인체공학적 인터페이스 작동
- 정밀 제조를 위한 고급 소프트웨어
- 마이크론 수준의 허용 오차 능력
CNC 기어 셰이핑 머신의 가장 큰 장점은 강철, 알루미늄, 복합 합금 등 다양한 소재를 가공할 수 있다는 것입니다. 업계 데이터에 따르면 고성능 CNC 기어 셰이핑 머신 중 일부는 미크론 단위의 공차를 유지하여 일괄 생산 시 일관된 정확성을 보장합니다. 또한, 첨단 기계에 내장된 윤활 및 냉각 시스템은 공구 수명을 연장하고 절삭 속도를 최적화합니다.
생산 능력 측면에서, 프로그래밍 가능한 자동화 방식은 설정 간 가동 중단 시간을 최소화하여 원활한 워크플로우를 제공한다고 할 수 있습니다. CNC 기어 성형기는 정밀성과 신뢰성이 핵심인 산업의 핵심으로 여겨지며, 반복성과 확장성이 이러한 기계의 주요 특징입니다.
CNC 기어 호빙 머신
CNC 기어 호빙에서 기계는 제조업체가 기존 방식으로는 구현할 수 없는 독특한 형상의 기어를 엄격한 공차로 제작할 수 있도록 해줍니다. 이러한 장비는 일반적으로 CNC 제어 장치를 갖추고 있습니다. 따라서 컴퓨터 지원 설계(CAD)를 사용하면 다양한 공차를 가진 새로운 형상의 기어를 제작할 수 있습니다. 최신 CNC 호빙 머신은 다축으로 구성되어 호빙, 크라우닝, 테이퍼링 등 여러 기능을 단일 설정으로 수행할 수 있어 제조 작업이 크게 간소화됩니다.
기어 호빙 기술의 최근 혁신은 생산성과 공구 수명을 향상시키기 위해 도입되었습니다. 예를 들어, 냉각수 시스템 및 절삭 공구와 관련하여 최신 기술 개발은 절삭 중 열 발생을 줄여 장시간 생산 작업에서도 일관되게 만족스러운 결과를 보장합니다. 업계 테스트에 따르면, 최신 CNC 가공 장비는 최대 200m/min의 속도로 절삭할 수 있습니다. 이는 또한 이전 장비에 비해 사이클 시간이 30~50% 더 빨라지는 데 기여합니다.
고급 CNC 호빙 머신 기능:
- 복잡한 작업을 위한 다축 기능
- 단일 설정으로 호빙, 크라우닝 및 테이퍼링
- 열 관리를 위한 고급 냉각 시스템
- 최대 200m/min의 절단 속도
- 로봇 로딩 및 언로딩 시스템
- 실시간 모니터링 기능
이 기계의 또 다른 주목할 만한 특징은 경화강부터 경량 알루미늄 합금까지 다양한 소재를 가공할 수 있는 다재다능한 능력입니다. 자동화의 중요성이 커짐에 따라, CNC 기어 호빙 머신에는 생산 처리량을 높이고 수작업을 줄이기 위해 로봇 로딩 및 언로딩 시스템이 점점 더 많이 장착되고 있습니다. 이러한 기능은 고정밀성과 대량 생산이 필수적인 자동차, 항공우주, 중장비 분야에서 필수적인 기능으로 간주됩니다.
기어 생산에서 CNC 기술의 이점
CNC 기술이 기존 기어 생산 방식에 비해 제공하는 정밀성과 효율성은 아마도 CNC 기술의 가장 큰 장점일 것입니다. 저에게 CNC 기술은 생산 오류를 줄이고, 재료 사용을 극대화하며, 결과물의 일관성을 향상시키는 데 필수적입니다. 또한 시간과 노동력을 절약하는 생산 방식으로, 고품질 기어 제조 산업의 까다로운 요구를 충족하는 데 필수적입니다.
기어 제조에서 CNC의 주요 이점:
- 향상된 정밀도: 생산 배치 전반에 걸쳐 엄격한 허용 오차와 일관된 품질
- 효율성 향상: 수동 개입 감소로 생산 시간 단축
- 폐기물 감소: 정밀한 절단을 통한 최적화된 소재 사용
- 향상된 일관성: 인적 오류를 제거하고 반복성을 보장합니다.
- 유연성: 다양한 기어 사양에 대한 간편한 프로그래밍 변경
- 비용 효율성 : 초기 투자 비용이 높음에도 불구하고 장기 운영 비용은 낮음
맺음말
생산 공정 최적화를 원하는 제조업체에게는 기어 셰이핑과 기어 호빙의 차이점을 이해하는 것이 매우 중요합니다. 기어 호빙은 표준 기어의 대량 생산에 탁월한 효율성과 비용 효율성을 제공하는 반면, 기어 셰이핑은 복잡하고 맞춤형이며 내부 기어 응용 분야에 필요한 유연성과 정밀성을 제공합니다.
CNC 기술의 통합은 두 공정 모두에 혁신을 가져왔으며, 전례 없는 정밀성, 일관성, 그리고 생산성을 가능하게 했습니다. 현대 제조 수요는 생산량, 기어 복잡성, 재료 특성, 그리고 비용 제약과 같은 요소들을 신중하게 고려하여 이러한 방법들을 선택해야 합니다.
자동차, 항공우주, 재생에너지, 로봇공학 등 산업이 더욱 정교한 분야로 발전함에 따라, 기어 셰이핑과 기어 호빙은 필수적인 제조 공정으로 남을 것입니다. 성공의 열쇠는 품질, 효율성, 그리고 비용 효율성 측면에서 최적의 결과를 얻기 위해 각 방법을 언제 적용해야 하는지 이해하는 것입니다.
두 가지 공정의 장점을 활용하고 고급 CNC 기술을 도입함으로써 제조업체는 현대 기계 시스템에 동력을 공급하는 고정밀, 내구성 있는 기어에 대한 증가하는 수요를 충족할 수 있습니다.
참조 출처
2. 대각선 호빙 기반 비원형 헬리컬 기어의 6축 연동 전략 및 모델
3. 아크치형 반압연 원통기어의 맞물림 형상 특성 연구
자주 묻는 질문
기어 셰이핑과 기어 호빙: 차이점은 무엇인가?
가장 중요한 단일 차이점은 기어 셰이핑은 기어 셰이퍼가 커터를 왕복 운동시켜 기어 블랭크의 기어 이빨을 절삭하는 방식으로 작동한다는 것입니다. 반면, 기어 호빙은 기어 블랭크와 호브가 함께 회전하여 기어 프로파일을 절삭합니다. 두 방법 모두 효과적이며, 기어 설계에 가장 적합한 방식을 선택합니다.
기어 호빙은 어떻게 수행되나요?
기어 호빙은 회전하는 호브 커터가 기어 블랭크에서 소재를 제거하여 기어 톱니를 형성하는 가공 공정입니다. 블랭크는 회전하는 호브에 고정된 각도로 공급되어 톱니가 정확하게 가공되도록 합니다. 기어 제조 방법 중 기어 호빙은 빠르고 효율적인 방식으로 간주되어 스퍼 기어와 헬리컬 기어를 포함한 다양한 유형의 기어를 생산하는 데 매우 유용한 공정입니다.
기어 제조의 일반적인 적용 분야는 무엇입니까?
기어 제조는 다양한 산업 분야에 적용되며, 자동차, 항공우주, 기계 산업에 매우 유용한 자원입니다. 기어 성형 및 기어 호빙을 통해 제작된 기어는 변속기, 엔진, 로봇 등 정밀도와 신뢰성이 중요한 다양한 기계 시스템의 작동에 필수적입니다.
왜 기어 성형이 다른 성형보다 더 정확하다고 여겨지는가?
제안된 구분은 치형 프로파일 제조의 세부 수준에 있습니다. 치형의 깊이와 형상은 매우 정확하게 정의될 수 있습니다. 커터 모션을 통해 매우 정밀한 기어 프로파일을 생성할 수 있으며, 이는 다른 기어 제조 공정으로 생산된 것보다 더 정확한 기어 치형을 생성합니다.
기어 생산에서 CNC의 역할은 무엇입니까?
CNC 기술은 절삭 작업을 자동화하여 기어 제조 공정을 크게 향상시킵니다. CNC 기어 호빙 또는 CNC 기어 성형 공정에서 기계는 완벽한 정밀도로 작동하도록 프로그래밍되어 최상의 일관성을 보장하고 인적 오류를 최소화합니다. 이 기술을 사용하면 복잡한 기어 설계도 쉽게 제작할 수 있습니다.
기어 호빙과 기어 쉐이핑 중 어느 것이 더 낫습니까?
기어 호빙과 기어 셰이핑을 비교해 보면, 호빙은 대량 생산 시 속도가 느리고 비용이 많이 드는 반면, 셰이핑은 정밀 기어 및 맞춤형 기어에 더 적합합니다. 기어 셰이핑 머신은 복잡한 기어 형상에 더 적합한 반면, 호빙 머신은 표준 기어 유형의 대량 생산에 가장 적합합니다.
기어 성형 과정을 설명해 주시겠습니까?
기어 성형은 기어 성형기가 왕복 커터를 사용하여 기어 치형을 기어 블랭크에 절삭하는 기어 제조 공정입니다. 절삭 작업 중 기어 블랭크가 회전하여 매우 정확하고 복잡한 기어 형상을 형성합니다. 따라서 다양한 치형을 가진 기어를 제작하는 데 적합합니다.
기어 호빙과 성형을 통해 어떤 종류의 기어를 제조할 수 있습니까?
기어 호빙 및 셰이핑은 스퍼 기어, 헬리컬 기어, 내접 기어, 스플라인 기어 등 다양한 유형의 기어를 제작할 수 있습니다. 사용되는 방법은 기어 설계, 기어 치형의 복잡성, 그리고 필요한 생산량과 관련된 특정 요구 사항에 따라 달라집니다.
호빙과 쉐이핑으로 생산된 기어의 정확도는 어떻게 다릅니까?
기어 호빙과 셰이핑으로 제작된 기어의 정확도에는 현저한 차이가 있습니다. 더욱 정밀한 기어, 특히 가치 없는 복잡한 디자인의 경우 셰이핑이 적합합니다. 반면, 호빙은 대량 생산에 더 적합하며, 셰이핑에 비해 복잡한 형상의 경우 세부 묘사가 다소 부족합니다.
