기어 - 즉,우리의 일상 활동을 구동하는 모든 기계의 원동력 - 자동차에서 기계,중공업 도구,정밀 장치로 다릅니다. 바로 그 구성 요소의 제작에 온 세상이 있습니다 기어 셰이퍼: 기어를 더 좋고,효율적이며, 정밀하게 만들기 위해 설정된 기계입니다. 그러한 기계는 어떻게 작동하며,왜 오늘날의 공정에 없어서는 안될까요? 이 기사에서는 기어 생산 기술에서 혁신적인 역할을 강조하기 위해 기어 셰이퍼와 관련된 최첨단 기술과 복잡한 메커니즘을 조사합니다. 결과적으로 업계를 계속 움직이는 기계에 대한 더 큰 감사로 떠날 것입니다.

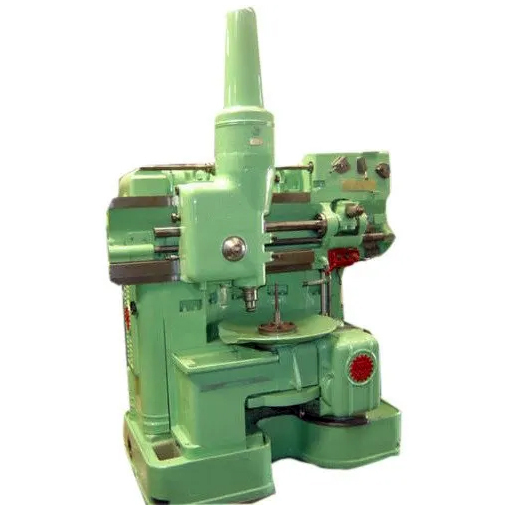

기어 쉐이핑 소개
기어는 제조사가 요구하는 어떠한 공구로도 변형이 가능합니다. 기어 쉐이핑은 원하는 기어 톱니를 일제히 절단하는 절삭 공구로 공작물을 정렬하고 고정합니다. 이렇게 하면 다양한 형태와 크기의 다양한 내외부 기어를 생산하는데 탁월합니다. 기어 쉐이핑은 유연성과 정확성으로 높은 평가를 받고 있어 정교한 기어 설계를 신속하게 생성할 수 있어 자동차,항공우주, 기계 제조 분야에서 유익한 공정이 될 수 있습니다.
Gear Shaping 이란 무엇입니까?
기어 성형은 복잡한 프로파일을 가진 기어를 제조하는 데 사용되는 중요한 가공 작업으로 높은 정확도와 효율성을 보장합니다. 이 방법은 공작물과 함께 회전하는 특수 기어 모양의 절삭 공구 또는 “셰이퍼 커터”를 활용합니다. 절삭 및 상대적으로 동기화된 동작은 특정하고 규정된 엔지니어링 공차 내에서 기어 톱니를 생성합니다.
기어 제작 기술의 발전으로 기어 성형은 여전히 특히 내부 기어 및 스플라인 프로파일에 대해 가장 좋아하는 가공 범주로 남아 있습니다. 상대적으로 쉽게 제약 조건을 충족할 수 있는 소수의 프로세스입니다. 기어 성형에 상당히 의존하는 산업은 자동차, 항공우주, 중가공으로, 효율적인 작동과 신뢰성은 기어 성능에 따라 달라집니다.
현재 이용 가능한 컴퓨터 데이터에 따르면 툴링 및 기계 크기에 따라 직경이 수 밀리미터에서 수 미터에 이르는 기어를 생산할 수 있습니다. 이러한 공정은 종종 2-3 마이크론 정도의 매우 높은 표면 마감을 얻을 수 있어 마찰을 줄이고 기어의 수명을 연장하는 데 도움이 됩니다. CNC 기어 성형 기계는 이러한 혁신의 결과로 개발되고 있으며,이를 통해 현대 제조 요구에 맞는 우수한 프로그래밍성과 반복성을 제공합니다. 이는 정확성을 보장하지만 동시에 생산 시간과 비용을 절약하는 데 도움이 되어 이 기어 성형 공정이 오늘날의 엔지니어링 시나리오에서 가장 높은 고려 사항을 얻습니다.
기어 기술에서 기어 셰이퍼의 중요성
기어 셰이퍼는 정밀하게 고품질 기어를 생산할 수 있기 때문에 현대 엔지니어링에서 필수적입니다. 이러한 기어 셰이퍼의 적용은 내부 기어,스플라인 샤프트 및 다른 공정을 사용하여 생산하기 어려운 기타 복잡한 프로파일을 제조하는 데 매우 중요합니다. 기어 셰이퍼는 연속 절단으로 작동하므로 기어 톱니의 원활한 작동과 균일성이 발생합니다.
이 요소는 최근의 모든 기술 진보와 함께 그 가치를 높입니다. 예를 들어 자동 시스템이 장착된 서보 모터로 제어되는 고속 기어 셰이퍼는 이제 최대 1,500 스트로크/분으로 작동하여 생산량을 크게 향상시키고 하이엔드 기어 셰이퍼를 사용하면 치수 정확도를 1 마이크론 이내로 유지하면서 생산 시간을 20-30% 단축할 수 있다는 것이 관찰되었습니다. 이 기계는 스테인리스 스틸에서 고급 복합재에 이르는 재료를 처리할 수 있어 자동차,항공우주, 에너지 분야를 비롯한 다양한 산업 분야에서 상당한 이점을 제공합니다.
또 다른 기회는 지속 가능한 제조 접근 방식에 있습니다. 현대적이기 때문에 많은 기어 성형 시스템은 작동에 더 적은 유체가 필요한 에너지 절약 기능을 통합하여 운영 비용과 환경 영향을 줄입니다. 산업이 친환경 솔루션으로 전환함에 따라 기어 성형기는 높은 수준의 정밀도,효율성 및 유연성을 제공하여 품질을 결코 손상시키지 않습니다.
기어 성형기 개요
기어 쉐이핑 머신은 스퍼,나선형, 내부 기어 등 다양한 프로파일의 정밀 기어를 생산하기 위해 사용되는 고도로 특화된 도구입니다. 커터를 왕복하여 작동하며 기어의 정확한 치수에 따라 톱니를 절단합니다. 자동차,항공우주, 에너지 산업과 같이 고강도,내구성, 정확하게 프로파일링된 표면을 갖춘 기어가 필요한 산업에서는 매우 중요합니다.
현대 기어 성형 기술은 효율성과 정확성을 향상시키기 위해 개발되었습니다. 예를 들어 CNC 기어 셰이퍼는 생산 공차를 몇 미크론으로 제한하여 다소 우수한 정확도를 제공합니다. 이 미크론 정밀도는 정밀도와 신뢰성이 가장 중요한 제트 엔진 및 변속기 시스템에 사용되는 기어에 필요합니다.
기어 성형 기계의 속도도 크게 향상되어 최신 기계 중 일부는 구세대보다 약 40% 빠르게 기어를 생산할 수 있습니다. 이러한 개발은 커터 속도 증가,소프트웨어 최적화 및 자동 로딩 도입에 의해 주도됩니다. 일부 기계는 이제 5 축으로도 구형 기계로는 제조가 거의 불가능했던 복잡한 형상의 기어를 만들 수 있습니다.
지속 가능성 측면에서 자동화 시스템과 함께 에너지 효율적인 드라이브가 최신 기계에 통합되어 전체 전력 소비 및 운영 비용을 절감하는 데 도움이 됩니다. 또한,커터에 고급 코팅을 적용하여 커터 수명을 대폭 향상시키고 칼 교체 빈도를 줄이며 생산 낭비를 줄입니다.
따라서 글로벌 기어 성형 시장은 향후 몇 년 동안 꾸준한 성장을 경험할 것으로 예상됩니다. 최근 업계 보고서에 따르면 이러한 기계에 대한 수요는 2030 년까지 매년 약 7% 증가하여 재생 에너지 및 전기 자동차 기술과 같은 신흥 산업에서 고정밀 부품 생산이 가능해질 것으로 예상됩니다. 이러한 예측 추세는 현대 제조의 진화하는 요구를 충족시키는 기어 성형 기계의 중요성을 강조합니다.
기어 성형 기계의 구성 요소
- 작업대 – 기어 블랭크인 공작물을 지지하여 성형 작업 중에 고정합니다.
- 쉐이핑 커터 – 필요한 프로파일로 기어 톱니를 형성하는 데 사용되는 기본 커터입니다.
- 스핀들 – 스핀들은 절단 스트로크에 있는 동안 성형 커터를 지지하고 회전시킵니다.
- 기어 피드 메커니즘 – 기어 블랭크를 커터와 함께 제 시간에 맞춰 움직여 키를 적절하게 유지합니다.
- 제어 시스템 – 기계의 모든 동작을 제어하여 성형 공정 중에 기계가 정밀하고 효율적으로 작동할 수 있도록 합니다.
- 베이스 및 프레임 – 기계에 진동이 없는 안정성을 제공하여 정확성을 보장합니다.
주어진 모든 구성 요소는 정확하고 효율적인 기어 생산을 보장하기 위해 함께 작동해야 합니다.
기어 셰이퍼의 주요 구성 요소
절삭 공구 (셰이퍼 커터)
기어 셰이퍼의 핵심이기 때문에 절삭 공구는 일반적으로 피니언 모양의 커터입니다. 이러한 공구는 광범위한 금속을 절단하는 데있어 내구성과 정밀도를 위해 HSS 또는 카바이드 소재로 만들어졌습니다. 일부 현대 공구 제조업체는 공구 수명을 더욱 늘리고 마찰을 줄이기 위해 질화 티타늄 (TiN) 과 같은 코팅을 도입했습니다.
작업대
회전식 작업대는 가공 중에 기어 블랭크를 안전하게 고정합니다. 높은 토크 부하를 견딜 수 있어야 하며,반면에 많은 기어 셰이퍼에는 다양한 기어 크기와 구성을 수용할 수 있도록 설정된 조정 가능한 작업대가 함께 제공됩니다. 특정 고급 기계에는 정렬의 정확성을 향상시키기 위한 디지털 센서도 포함됩니다.
램 메커니즘
램이 주기적인 동작으로 절삭 공구를 위아래로 움직이는 절삭 동작의 구동 동작을 형성합니다. 최신 기계는 재료의 종류와 기어의 사양에 따라 분당 50-800 스트로크의 절삭 속도와 함께 서보 구동 램을 사용하여 움직임의 일관성과 가능한 최고의 정밀도를 보장합니다.
기어 피드 메커니즘
커터와 동기화된 기어 블랭크의 정확하고 짧은 단계 위치 지정을 제공합니다. 최신 버전의 기어 피드 시스템은 CNC 제어 방식으로 복잡한 기어 프로파일에 마이크로미터 수준의 정확도를 촉진하므로 반복적인 사이클에서 사람의 실수를 제거합니다.
제어 시스템
오늘날 기어 셰이퍼에 사용되는 주요 제어 시스템은 전자식이며 대부분 CNC 기술을 통합합니다. 이 시스템의 프로그래밍 가능한 설정에는 기어 모듈러스, 압력 각도, 톱니 수 등이 포함됩니다. 종종 이러한 시스템에는 작동 작동 상태를 쉽게 모니터링하고 기어 절단 효율성을 분석할 수 있는 사용자 친화적인 인터페이스가 통합되어 있습니다.
베이스 및 프레임
베이스와 프레임은 주철 또는 강철로 구성되어 있어 견고한 기초를 제공하는 견고한 구조를 제공하여 작동 중 진동을 최소화합니다. 이러한 안정성은 성형되는 기어의 치수 정확도를 높여줍니다. 최신 공작 기계에는 강화된 댐핑 시스템이 통합되어 더 빠른 속도에서도 부드러움을 유지합니다.
기계 및 디지털 지향 제어 혁신이 융합되면서 현대 기어 셰이퍼는 본질적으로 생산적인 기계가 되었으며 산업 부문의 요구 사항을 충족할 수 있는 적절한 정밀도와 내구성을 제공합니다.
셰이퍼 커터의 이해
셰이퍼 커터는 기어 성형 공정의 구동 요소입니다. 공작물에서 절단하여 필요한 톱니 프로파일을 획득하는 정밀 공구입니다. 커터용으로 탄소강을 고려하던 초창기와 달리 오늘날 셰이퍼 커터는 대부분 HSS 또는 카바이드로 제조되어 우수한 내마모성과 절단 능력을 보장합니다. 절삭날은 생산해야 하는 기어 사양에 따라 미세하게 성형되어 정확하고 프로파일링된 톱니 형태를 제공하고 가공 오류를 최소화합니다.
제조 및 코팅 기술은 셰이퍼 커터의 수명과 유용성을 엄청나게 향상시켰습니다. 이러한 코팅을 사용하면 장착 저항과 그에 따른 추력 마모에 대한 마찰이 낮아집니다; 결국 윤활제 역할을 합니다. 오늘날 일반적으로 사용되는 기존 코팅에는 TiN 및 DLC 코팅이 포함됩니다. 연구에 따르면 코팅된 커터는 코팅되지 않은 커터보다 3배 더 오래 지속될 수 있어 비용 효율적인 기어 생산을 위한 최상의 솔루션을 제공합니다.
반면,향상된 커터 설계는 효율적인 칩 배출의 개선을 가져와 높은 절삭 속도를 가능하게 했습니다. 요즘에는 제한된 수의 셰이퍼 커터가 스트로크당 5mm 의 이송 속도로 작동할 수 있어 사이클 시간이 크게 단축되고 출력이 증가하는 것으로 보고되었습니다. 이러한 혁신을 통해 셰이퍼 커터는 자동차,항공우주 및 에너지 산업의 엄격한 기준을 충족할 수 있었습니다.
기어 성형에서 CNC의 역할
기어 성형의 세계에서 CNC 기술은 제조 공정에 혁명을 일으켜 정밀도,다용도성 및 비교를 능가하는 효율성을 제공합니다. CNC 기어 성형 기계는 다양한 산업에서 매우 엄격한 공차를 가진 고정밀 및 복잡한 기어 프로파일을 형성하는 데 사용됩니다. CNC 는 기어 성형 공정을 자동화하여 생산을 더욱 반복적으로 만들고 인적 오류의 가능성을 줄입니다.
CNC 기어 성형의 진보 측면에서 7,000 mm/min 을 초과하는 절삭 속도를 얻을 수 있게 되었습니다. 이러한 속도로 Ra 0,4 μm 이상의 표면 마감 기어가 생산됩니다. 최신 CNC 기어 성형 기계에는 실시간으로 공정을 모니터링 및 제어하는 적응형 제어 시스템이 장착되어 재료 낭비를 최소화하고 공구 수명을 늘려 자원 활용도를 향상시킵니다.
또한 CNC 는 분석 및 네트워크 연결과 같은 Industry 4,0 기능의 통합을 가능하게 합니다. 이를 통해 기계 성능을 원격으로 모니터링할 수 있으므로 가동 중지 시간이 최소화되고 생산성이 향상됩니다. CNC 시스템 관점에서 예측 유지보수는 원치 않는 기계 고장을 방지하기 위한 유지보수 요구사항을 예견합니다. 이러한 혁신으로 인해 CNC 도구는 자동차,산업 기계,재생 에너지와 같은 산업에서 최고의 정밀도와 생산성이 요구되는 현대 기어 성형 공정의 필수 구성 요소가 되었습니다.
기어 성형 프로세스
기어 쉐이핑은 원통형 공작물을 절단하여 기어 톱니를 형성하는 공정입니다. 보통 셰이퍼 커터라고 불리는 절삭 공구를 사용하여 공작물과 동기화되어 기어의 톱니가 기어 전체 표면에 동등하고 정확하게 형성될 수 있도록 합니다. 이 공정은 내부 기어,스퍼 기어,나선형 기어에 사용되므로 여러 산업 분야에서 뛰어난 다용성을 발휘할 수 있습니다. 높은 정밀도와 정확도를 유지하면서 복잡한 형상의 기어를 생산할 수 있는 능력으로 구별됩니다.
기어 성형 작동 방식
기어 쉐이핑은 셰이퍼 커터로 알려진 특수 커터를 사용하여 기어 톱니를 절단하는 복잡하고 고도로 기술적인 작업입니다. 이 커터는 공작물과 동기화되어 왕복 운동하므로 작동 중인 기어의 최종 동작을 복제하는 관절을 제공합니다. 결과적으로 톱니 형상의 균일하고 절대적인 정밀도가 달성됩니다.
설정 후 공작물은 고정 장치에 고정되고 커터는 마운트에 고정됩니다. 셰이퍼 커터는 수직 축을 중심으로 회전하고 왕복 운동하는 반면 공작물은 부드럽게 회전합니다; 따라서 모든 동작이 동기화되어 기어의 톱니 프로파일을 정확하게 생성합니다. 최근에는 고급 기어 성형 장비가 분당 최대 1,500 왕복 운동을 달성 할 수있어 작동 효율이 크게 향상됩니다.
기어 성형은 광범위한 산업 응용 분야를 찾고 실제 상황에서 매우 효과적인 것으로 입증되었습니다. 예를 들어 제조업체는 중요한 매개변수에서 ±0.005mm의 공차를 달성할 수 있으므로 용접 공차가 고려되는 자동차, 항공우주, 로봇 부문과 같은 제조 응용 분야에서 매우 실용적입니다. 헬리컬 및 스퍼 기어는 물론 가공이 매우 어려울 수 있는 내부 기어에 대해서도 마찬가지입니다.
컴퓨터 수치 제어 (CNC) 절단의 출현으로 기어 성형은 현재의 요구 사항을 충족하도록 점점 더 많이 조정되어 절단 공정의 실시간 모니터링 및 수정이 가능해지며,이로 인해 재료 낭비가 줄어들고 전체 처리 시간이 향상됩니다. 최신 기어 성형기는 수동 형상보다 25-30% 빠르게 작동합니다. 이는 에너지 소비를 최소화하면서 생산성을 극대화하는 데 중점을 두어 지속 가능한 생산을 지원하는 효율성이 향상되었음을 나타냅니다.
다목적성,정밀성, 적응성 덕분에,기어 성형은 고성능 기어가 필수적인 분야에서 여전히 선호되는 응용 분야입니다. 이 잘 최적화된 프로세스는 혁신이 속도,정확성 및 비용 효율성 면에서 확장됨에 따라 지속적으로 발전하고 있습니다.
기어 성형의 다양한 방법
기어 성형은 역동적인 제조 공정 중 하나이며,다양한 방법이 업계의 다양한 요구에 부응합니다. 몇 가지 일반적인 방법은 다음과 같습니다:
-
기존 기어 성형
이 종래의 기어 성형은 블레이드가 앞뒤로 움직이는 것과 관련이 있으며,커터의 형태는 기어 치아의 형태를 반영합니다. 내부 및 외부 기어는이 방법으로 매우 정밀하게 절단됩니다. 단순성으로 인해이 기술은 더 작은 볼륨의 생산에 매우 적합합니다. 단점은 아마도 최근에 개발 된 공정에 비해 생산 속도가 느려질 것입니다.
-
CNC 기어 성형
컴퓨터 수치 제어 (CNC) 기어 성형은 성형 공정 중에 고급 소프트웨어를 활용합니다. 이러한 절차는 매우 높은 정밀도와 일관성을 가능하게하며 복잡한 형상을 가진 기어의 생산에 적합합니다. 대용량 제조에서 고속 CNC 기계는 사이클 시간을 크게 줄여 생산성을 향상시킵니다. 예를 들어 최신 CNC 기어 성형기는 기존 모델보다 20% 더 큰 효율로 작동 할 수있어 전반적인 성능을 크게 향상시킬 수 있습니다.
-
헬리컬 기어 쉐이핑
헬리컬 기어 쉐이핑은 기어 시스템의 소음을 줄이고 부하 용량을 증가시키기 때문에 헬리컬 기어 성형 공정 간의 기어 쉐이핑을 차별화하는 방법입니다. 이러한 공정은 커터와 공작물 사이의 동기화된 축 및 회전 운동을 보장해야 합니다. 헬리컬 기어 쉐이핑의 최근 발전으로 항공 우주 및 자동차 응용 분야의 요구 사항 인 상당히 엄격한 공차 제어 및 향상된 표면 마감이 가능해졌습니다.
-
하드 기어 쉐이핑
복잡한 기어 쉐이핑은 무거운 하중과 고온 환경에 필요한 경화된 기어를 기계로 가공하는 공정입니다. 일반적으로 이 방법은 기어 재료의 인성을 견디기 위해 카바이드 또는 세라믹 툴링을 활용합니다. 공구 재료의 최신 개발로 공구 수명이 30% 향상되어 제조업체의 가동 중지 시간과 운영 비용이 절감됩니다.
-
드라이 기어 쉐이핑
건식 기어 성형에서는 절삭유가 제거되고; 건식 환경이 사용되며 코팅된 공구는 공정 효율성을 보장하기 위해 맞춤형 조건에서 처리됩니다. 이 환경적으로 건전한 예방 접근 방식은 폐기물을 줄이고 지속 가능한 개발 목표를 지원합니다. 현재 데이터에 따르면 건식 성형은 기존 공정과 동등한 성능을 유지하면서 유체 사용 및 폐기 요구 사항 감소로 인해 운영 비용을 10-15% 절감할 수 있습니다.
필요한 기어의 종류,생산량, 재료,필요한 정확도를 기준으로 선택되는 각 쉐이핑 기어 유형에는 장점이 있습니다. 기어 쉐이핑 기술의 지속적인 개발은 현대 제조의 수많은 요구에 대응하여 성능과 효율성을 모두 향상시키려는 업계의 노력을 입증합니다.
기어 성형의 공구 수명과 효율성
공구 수명과 효율성은 생산성과 비용 효율성에 직접적인 영향을 미치기 때문에 기어 성형 공정에서 고려해야 합니다. 재료 과학 및 코팅 기술의 발전으로 절삭 공구 내마모성과 내구성이 크게 향상되었습니다. 예를 들어,카바이드 및 TiN 코팅은 코팅되지 않은 코팅에 비해 우수한 특성을 나타내며 일반적으로 서비스 수명이 20 ~ 30% 연장됩니다.
기어 성형의 효율성은 이송 속도,절단 속도,냉각 방법과 같은 절단 파라미터를 미세 조정하는 데 달려 있습니다. 연구에 따르면 공작물 소재에 따라 절단 속도를 높이면 최대 15% 까지 공구 마모를 줄일 수 있습니다. 동시에 우수한 윤활은 열을 효과적으로 발산하고 공구 수명을 연장시킵니다.
예측 유지보수 및 모니터링 기술은 센서가 실시간으로 마모 수준을 식별하여 도구를 즉시 교체하고 메커니즘 유지보수로 인한 가동 중지 시간을 줄이는 기어 제조 분야에서 주목을 받고 있습니다.
산업 전반의 효율성 벤치마크는 데이터 중심 최적화와 결합된 우수한 기어 성형 설정을 채용한 제조업체가 기존 설정을 사용하는 제조업체보다 최대 25% 높은 생산성 수준을 달성한다는 것을 나타냅니다. 따라서 이러한 지수는 기어 성형 산업에서 공구 수명과 공정 효율성을 개선하기 위한 새로운 개념과 기술 구현의 필요성을 강조합니다.
기어 쉐이핑의 장점
정밀도와 정확성
복잡한 기어 프로파일을 형성하고 긴밀한 공차를 유지하기 위한 적절한 크기와 높은 치수 정확도.
다양성
이 작업은 내부, 외부 및 헬리컬 기어를 포함한 거의 모든 유형의 기어를 제조할 수 있으므로 산업 범위가 넓어집니다.
비용 효율성
기어 성형은 예비 부품의 사용과 정밀한 작동 구성을 통해 재료 낭비를 줄이고 생산 비용을 약간 절감합니다.
일관된 품질
젤의 일관성과 반복성, 그리고 어려운 조건에서 기어의 기능성.
확장성
기어 쉐이핑은 소규모 배치 제조와 대규모 생산 모두에 적합하여 작동이 용이합니다.
기어 셰이퍼 사용의 이점
- 높은 정밀도와 정확성: 기어 셰이퍼는 높은 정확도와 엄격한 공차를 갖춘 기어를 생성하도록 설계되어 중요한 응용 분야에서 최적의 성능을 보장합니다.
- 다양성: 기어 셰이퍼는 내부, 외부, 나선형 및 스플라인 기어를 절단할 수 있으므로 광범위한 산업 요구 사항을 충족할 수 있습니다.
- 비용 및 재료 효율성: 이 공정은 재료를 덜 낭비하는 경향이 있어 제조업체가 원자재를 보다 효과적으로 활용하고 이를 통해 생산 비용을 절감할 수 있습니다.
- 복잡한 설계를 위한 설계 유연성: 기어 셰이퍼는 복잡하고 맞춤형 기어 설계 작업에 상당한 유연성을 갖고 있으므로 제조업체는 고유한 고객 요구 사항과 엔지니어링 과제를 해결할 수 있습니다.
- 원활하고 일관된 결과: 성형 공정은 고급 마감과 균일한 결과를 제공하므로 고강도 또는 고응력 응용 분야에서 이러한 기어의 안정적인 성능을 보장합니다.
- 확장성: 기어 셰이퍼는 소규모 배치, 프로토타입 또는 대량 생산 등 모든 생산 규모로 확장할 수 있습니다.
다른 기어 처리 방법과의 비교
유연성이 뛰어나고 성능이 뛰어난 기술인 설계 성형은 호빙,밀링, 연삭과 같은 다른 표준 기어 가공 방법과 크게 다릅니다. 각 방법에는 장점이 있으며 특정 상황에 가장 적합합니다. 그러나 기어 성형은 유연성과 정밀성으로 유명합니다.
기어 쉐이핑 vs. 기어 호빙
기어 호빙은 대량 생산에서 스퍼 및 헬리컬 기어를 생산하는 데 가장 효과적입니다. 직선 절단 기어의 경우 호빙이 더 빠르지만; 내부 기어 또는 좁은 숄더와 같은보다 복잡한 형상에 대해 성형이 더 좋습니다. 기어 성형은 유연성이 궁극적 인 우선 순위 인 소량 생산 및 맞춤형 설계에도 더 좋습니다. 업계 데이터에 따르면 기어 호빙은 표준 기어의 경우 빠른 사이클 시간을 가질 수 있지만 성형은 복잡하거나 비표준 요구 사항에 더 적합합니다.
기어 성형 대 기어 밀링
기어 밀링은 크거나 거친 톱니를 생성하는 경향이 있으며 고성능 기어에 최대한의 정밀도가 필요할 때는 거의 사용되지 않습니다. 기어 성형은 기어 톱니 프로파일의 지연 거울 이미지인 절삭 공구를 사용하므로 정밀한 공차와 정밀한 작업 품질을 허용합니다. 테스트 결과에 따르면 성형은 ±0.01mm의 치수 공차를 유지할 수 있으므로 항공우주 및 로봇 공학과 같은 고정밀 작업에서 선호됩니다.
기어 성형 대 기어 연삭
기어 연삭은 탁월한 표면 마감과 매우 높은 치수 정확도를 달성하는 후처리 기술입니다. 연삭은 표면 마감을 달성하는 데 가장 효과적인 가공 방법이지만 성형보다 훨씬 더 비싸고 시간이 많이 걸리기 때문에 성형이 제공하는 경제적 이점이 잠재적으로 지워집니다. 그러나 성형은 연삭에 가까운 표면 마감을 생성하고 훨씬 저렴하며 재료가 조형될 때까지 거친 가공을 제공하므로 많은 제조업체가 경제적으로 유리합니다.
유연성 및 툴링 비용
기어 성형은 유연성을 위해 케이스에 또 다른 큰 향상을 제공합니다. 호빙이나 연삭과 달리 성형은 최소한의 공구 변경으로 내부 기어 및 스플라인을 만들 수 있습니다. 적은 수의 변경에는 공구 비용이 필요하기 때문에 특히 공구가 약간의 수정을 거쳐 여러 다른 작업에서 재사용 될 수 있기 때문에 기어 성형 공구 비용이 낮아지는 경향이 있습니다.
일반적으로 기어 성형은 모든 기어 생산에 있어 정밀도, 효율성 및 다양성 간의 완벽한 균형을 제공합니다. 특정 상황에서는 균형 잡힌 제조 작업에서 훌륭한 보완 역할을 하면서 다른 제품을 능가할 수도 있습니다.
산업에서의 기어 성형 응용
기어 성형은 정확하고 기술적으로 효율적인 부품의 제조를 위해 필수적이며 많은 산업 분야에서 적용되는 것으로 간주됩니다. 자동차 산업에서 가장 널리 사용되며 변속기,차동 장치 및 파워 트레인에 사용되는 기어 성형에 사용됩니다. 헬리컬 및 내부 기어와 같은 까다로운 기어 프로파일을 처리하는 능력으로 인해 현대 차량의 복잡한 요구 사항을 충족하는 데 매우 귀중한 프로세스로 남아 있습니다. 업계 보고서에 따르면 자동차 기어의 전 세계 판매량은 2030 년까지 $45 billion 을 초과 할 것으로 예상됩니다. 신흥 전기 자동차 기술과 자동화 증가로 인해.
이와 대조적으로 다른 응용 분야는 엔진 부품 및 비행 제어에 더 가볍고 고성능 기어 시스템이 사용되는 항공 우주입니다. 성형 기어는 정밀도와 강도를 제공 할 수 있으므로 항공 우주 제조업체는 엄격한 규제 표준을 준수 할 수 있습니다. 또한 기어 박스,크레인 및 컨베이어 시스템을 포함한 산업 기계에 무거운 응용 프로그램을 가지고 있습니다. 이 기어는 신뢰성과 수명이 가장 중요한 광산 작업,발전 및 건설 분야의 중장비 작업에 필수적입니다.
그 결과,고속 CNC 기어 성형 기계의 출현은 이 공정에 광범위한 다양성을 부여했습니다. 이를 통해 제조업체는 시간과 사양에 대한 엄격한 공차를 갖춘 고도로 맞춤화된 기어를 대량으로 생산할 수 있게 되었으며,이를 통해 지능적이고 디지털화된 제조 시스템으로 전환하는 산업의 지속 가능성과 효율성이 점점 더 중요해짐에 따라 기어 성형은 모든 산업 영역에서 혁신의 경계를 넓히는 고성능 구성 요소를 지속적으로 창출하고 있습니다.
기어 성형 기술의 미래
자동화,정밀성, 지속 가능성은 기어 성형의 미래 개발에서 가장 중요한 관심 분야가 될 것입니다. 자동화는 생산을 간소화하는 데 도움이 될 것이며,그 결과 수동 절차가 줄어들고 효율성이 높아질 것입니다. 정밀도의 추가 개선은 자동차 및 항공 우주와 같은 산업의 끊임없이 변화하는 요구를 충족시키기 위해 매우 복잡하고 내구성이 뛰어난 기어의 제조를 가능하게 할 것입니다. 제조업체가 환경 친화적 인 재료와 에너지를 사용하는 시스템을 구현함에 따라 지속 가능성이 결정적으로 중요해질 것입니다. 이러한 개발의 궁극적 인 목표는 성형 기어를 빠르고 신뢰할 수 있으며 내일의 과제를 해결할 수 있도록하는 것입니다.
기어 성형 및 자동화의 동향
최근 기어 성형 및 자동화 분야의 기술 발전은 다양한 산업 분야에서 수많은 혁신을 가져왔습니다. 주목할 만한 추세 중 하나는 첨단 로봇 및 AI 기반 기술을 활용하여 생산성을 향상시키고 생산 중 정확성을 유지하는 것입니다. 이제 자동화 시스템은 사람의 개입을 최소화하면서 복잡한 작업을 처리하므로 가동 중지 시간이 줄어들고 조직의 생산성이 극대화됩니다.
디지털 트윈과 실시간 모니터링을 사용하는 것도 견인력을 얻고 있습니다; 이러한 기술을 통해 제조업체는 프로세스를 시뮬레이션하고 설계를 최적화하며 문제가 발생하기 전에 유지 관리 요구 사항을 예측할 수 있습니다. 따라서 이는 작동 수명을 향상시키는 동시에 낭비를 최소화합니다.
업계 내에서 지속적으로 진화하는 요소인 지속 가능성은 오염을 줄이기 위해 보다 친환경적인 윤활유,재활용 가능한 재료 및 에너지 효율적인 기계를 요구합니다. 기업들은 3D 프린팅과 전통적인 방식을 결합한 하이브리드 제조 공정을 채택하여 저렴한 가격을 유지하면서 맞춤형 방식으로 수요를 충족할 수 있게 되었습니다. 이는 기어 성형 및 자동화를 위한 더 스마트하고 빠르며 친환경적인 경로를 곧 구축할 것이라고 믿습니다.
기어 성형 기술이 직면한 과제
제가 장애물로 간주하는 측면 중 하나는 비용 효율성을 유지하면서 현재 필요한 정밀도와 출력에 대한 더 높은 요구 사항입니다. 빠른 생산 속도를 달성하는 것은 고급 응용 분야에서 요구하는 정확성 요구 사항과 균형을 맞추는 데 어렵습니다. 더욱이 혁신에는 새로운 기계에 대한 상당한 투자와 인력 교육 또는 재교육이 필요하며 이는 소규모 제조업체 앞에 장애물이 됩니다. 또 다른 장벽은 친환경 이니셔티브가 변화를 추구한다는 것입니다; 따라서 우리는 폐기물과 에너지 소비를 줄이는 것을 목표로 의도적인 방식으로 혁신해야 합니다.
기어 성형 기술의 혁신
현대의 기어 성형은 정밀도,효율성, 지속 가능성과 관련된 전통적인 과제를 극복하기 위해 프로세스 개선을 거쳤습니다. CNC 기어 성형-기계 기술은 이전 기계보다 더 빠르게 복잡한 프로파일과 더 엄격한 공차를 가진 기어를 생산할 수 있는 능력을 향상시켰습니다. 코팅된 고속도강이나 카바이드 공구와 같은 툴링 재료의 개선은 공구 내구성과 성능도 향상시켜 마모와 가동 중지 시간을 줄였습니다.
환경 지속 가능성은 업계의 또 다른 추세입니다. 예를 들어 건식 성형 공정에서는 절삭유 사용을 없애고 폐기물 발생과 에너지 소비를 줄이면서 특정 생산 품질을 유지합니다. 최근 AI 와 기계 학습의 통합으로 예측 유지 관리 및 공정 최적화가 촉진되어 결과적으로 오류가 줄어들고 효율성이 향상되며 비용이 절감됩니다. 따라서 이러한 현대화는 기어 성형 산업이 어떻게 진화를 거쳐 현대 기술을 구현하고 전통적인 병목 현상을 해소하는지를 나타냅니다.
참조 소스
연삭웜에 의해 생성된 기어 플런지 면도 커터에 대한 연구
자주 묻는 질문 (FAQ)
기어 셰이퍼와 작동 원리는 무엇입니까?
기어 셰이퍼는 기어 생산에 사용되는 공구의 일종입니다. 선형으로 움직여 기어 프로파일을 공작물로 절단하는 셰이퍼 커터를 사용하여 작동합니다. 커터는 일반적으로 수직 절단의 스핀들에서 움직이며 공작물의 회전과 인터페이스하여 기어 성형 및 치아 형성에 영향을 미칩니다.
CNC 기어 셰이퍼의 장점은 무엇입니까?
X-1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X 1000 X CNC 기어 셰이퍼 향상된 수준의 정확성과 생산성을 달성하며,사이클 시간을 대폭 단축합니다. 자동화 및 고급 프로그래밍 기능으로 인해 복잡한 공정 프로파일을 일관되게 생산할 수 있으므로 CNC 기어 셰이퍼는 현대 기어 가공 및 제조에 없어서는 안 될 도구입니다.
기어 쉐이핑과 기어 호빙의 차이점은 무엇입니까?
기어 쉐이핑과 호빙은 기어를 제조하는 두 가지 방법입니다. 일반적으로 호빙은 외부 기어의 대량 생산에 더 빠르고 적합하며,기어 쉐이핑은 내부 기어와 복잡한 프로파일에 선호됩니다. 기어 쉐이핑은 톱니 모양의 정확도를 높이고 헬리컬 및 스퍼 기어를 포함한 더 광범위한 기어 유형에 적용될 수 있습니다.
기어 셰이퍼는 어떤 종류의 기어를 제조할 수 있나요?
기어 셰이퍼는 스퍼 기어,나선형 기어,내부 기어를 제조할 수 있습니다. 따라서 자동차 및 기계 제조 분야와 같이 정확한 기어 프로파일이 필요한 산업 분야에서 매우 귀중합니다.
기어 성형에서 공구 수명의 기능은 무엇입니까?
공구 수명은 절삭 공구를 교체해야 할 때까지 절삭 공구가 유효하게 유지되는 기간을 의미합니다. 기어 성형은 생산 비용을 최소화하면서 일관된 품질을 보장하기 위해 최적의 공구 수명을 필요로 합니다. 공구 수명의 유지는 품질 유지 관리 및 기어 셰이퍼 커터의 제공을 통해 향상될 수 있습니다.
기어 가공에서 정확성이 얼마나 중요합니까?
약간의 편차라도 기계 작동에 심각한 문제를 일으킬 수 있으므로 정확도는 기어 가공에 매우 중요합니다. 따라서 기어 셰이퍼는 정밀하게 제조되어 완성된 기어가 규정된 공차를 충족하고 적절하게 적용될 수 있도록 합니다.
내 작업장을 위한 기어 셰이퍼를 구입할 때 고려해야 할 사항은 무엇입니까?
기어 셰이퍼의 주요 구매 고려 사항에는 제조할 기어의 종류,기계의 정확성,크기, 자동화 수준 및 기타 관련 요소가 포함됩니다. 또한 서비스 지원 및 기어 셰이퍼 커터의 가용성을 고려하여 매장이 원활하게 운영되도록 하십시오.
기어 쉐이핑을 자동화할 수 있나요?
예,기어 쉐이핑은 주로 CNC 기어 쉐이퍼를 통한 자동화된 프로세스입니다. 자동화는 수동 개입을 줄이면서 처리에서 높은 수준의 효율성을 달성하므로 기어 제조에서 향상된 생산성과 일관된 출력을 지향하는 복잡한 프로그래밍이 가능합니다.
기어 제조에 대한 AGMA 표준은 무엇을 의미합니까?
미국 기어 제조 협회 (AGMA) 는 기어의 설계,제조 및 성능에 대한 표준을 제정합니다. AGMA 표준은 기어가 업계의 품질 및 신뢰성 표준을 충족하도록 준수되어야합니다; 이러한 표준은 특히 성능이 중요한 응용 분야와 관련이 있습니다.
