最高精度の工作機械である垂直旋盤は、製造面でその魅力を多くのメリットとともに発揮します。大型の大型厚手ワークを加工するピックアンドドロップの性質により、垂直旋盤は効率から用途、スペース節約に至るまで、あらゆる分類で上位にランクされています。この包括的な論文では、垂直旋削の利点を探求し、これらの多目的機械がどのように効率的に作業を吸収し、運用の柔軟性を提供し、さまざまな用途にわたって最適なパフォーマンスを提供するかを強調しています。.
垂直旋盤の理解
定義と機能
垂直旋盤は、主に大型で重い円筒形のワークピースの商業機械加工を伴うプロセス用に設計された精密機械です。スピンドルが水平に配置されている水平の対応物とは異なり、垂直旋盤では、スピンドルは垂直に配置され、ワークピースは回転テーブルに取り付けられます。.
垂直方向の主要な利点:
- 重いコンポーネントの安定性が向上しました
- 大径ワークの取り扱いが良くなります
- 重力支援による精度の向上
- ワークのたわみと振動を軽減します
市場の成長: 5.2% CAGR (2023-2030)-グローバルで大きな成長がありました 縦型旋盤 市場は、複雑な機械加工ソリューションに対する需要の高まりと自動化の傾向の高まりによって推進されています。.
現代の垂直旋盤の高度な機能:
- CNCテクノロジーの統合: 精度を高めるためのコンピューター数値制御
- 自動ツールチェンジャー: セットアップ時間の短縮と効率の向上
- ライブツーリング: ワークの位置を変更せずに複数の操作を行います
- スピンドルトルクモニタリング: リアルタイム パフォーマンス最適化
- 高馬力モーターズ: 鋼から高性能合金まで様々な素材に対応可能
垂直旋盤の主要コンポーネント
| コンポーネント | 機能 | 主な特徴 |
|---|---|---|
| ワークテーブルとチャック | ワークピースをしっかりと保持して回転させます | 40+フィートまでの直径、油圧/機械クランプ |
| 垂直コラム | 構造サポートとツールのガイダンス | 高い剛性、精密な垂直移動制御 |
| クロスレール | 水平工具の位置決め | 固定または調整可能、自動高さ調整 |
| ツールタレット/RAMヘッド | ツールのマウントと変更 | マルチステーションタレット、ライブツーリング機能 |
| 油圧システム | クランピングとツールの操作 | 正確な制御、最小限のダウンタイム |
| CNC 制御システム | 機械の自動化と精度 | 多軸操作、ユーザーフレンドリーなインターフェース |
| スピンドルアセンブリ | ワーク 回転 | 可変速、頑丈な積載量 |
水平旋盤との比較
| アスペクト | 垂直旋盤 | 横旋盤 |
|---|---|---|
| オリエンテーション | 垂直平面操作 | 横平面 操作 |
| ベスト フォー | 重い、大口径部品 | 細長い部品(シャフト、ロッド) |
| 安定性 | 優れた剛性、重力アシスト | より軽いワークピースに適しています |
| セットアップ時間 | セットアップの複雑さを適度に | 標準ジョブのためのより迅速なセットアップ |
| サイクル時間の短縮 | 部品のための15-20% >2,000 のkg | 小規模で反復的な仕事に適しています |

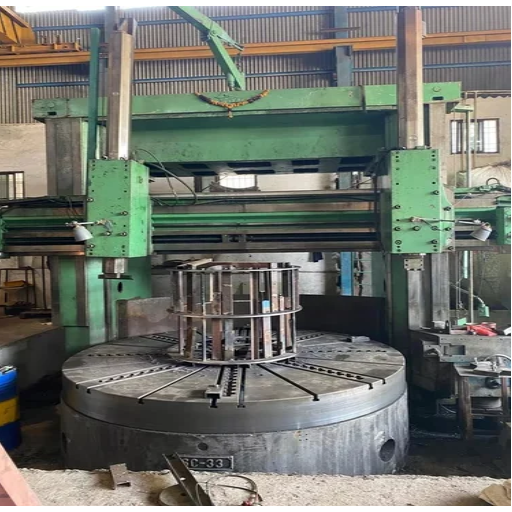

垂直旋削における効率と精度
大型および重量ワークの取り扱い
垂直旋盤は有益な加工です。ワークピースは大きく、重く、かさばり、優れた安定性と精度を備えています。垂直位置は重力を利用してワークピースを保持するため、次の場合に最適です:
- タービンローター: 発電 の 心
- 大型フランジ: 産業用配管および接続システム
- 航空宇宙コンポーネント: エンジンのケーシングおよびその他の構造要素
- 重機部品: 産業機器 コンポーネント
グランド ケイパビリティ:
- 取り扱うワークの重量: 現在の VTL は、重さ 10,000 ポンド (4,500 kg) を超える汚れたワークピースを処理します。.
- サイズ範囲: 直径 15 フィート (4.5 メートル) を超えるワークピースの加工。.
- 生産性強化: メーカーの報告によると、平均して25%増加した。.
- 精度: ±0.01 mm 以内の公差が一貫して観察されました。.
高精度で高品質の仕上げ
垂直旋盤は、最も要求の厳しい製造用途で非常に需要の高い、優れた精度と優れた表面仕上げの代名詞となっています。.
精度の能力:
- 寛容 達成: CNC システムの助けを借りて最大 ±0.001 mm
- 表面仕上げ: 磨かれた部品の場合、多くの場合 Ra 0.2 μm 以下
- 全体的な生産効率: 15 から20%は質の均一性による効率の増加
- 材料の汎用性: チタン、インコネル、硬化鋼を使用すると、許容可能な結果が得られます
業界への影響: 65% 以上のメーカーが、高精度で最高品質の仕上げを必要とするコンポーネントに対する垂直旋盤の戦略的投資であると考えています。.
機械加工タスク全体にわたる多用途性
現代の垂直旋盤は、複数の機械加工操作を実行できる、顕著な多用途性を示しています:
- ターニング操作 ー卓越した精度で一次関数
- 掘削 ー様々なサイズの精密な穴作り
- 退屈な ー内径の加工と仕上げ
- フライス加工 ー 複雑な表面と特徴の作成
- ねじ切り ー内ねじと外ねじの切断
主な利点: メーカーの 70% は、垂直旋盤の主な利点はタスク実行の柔軟性であり、ダウンタイムを短縮し生産性を向上させるために重要であることが証明されていることを示しています。.

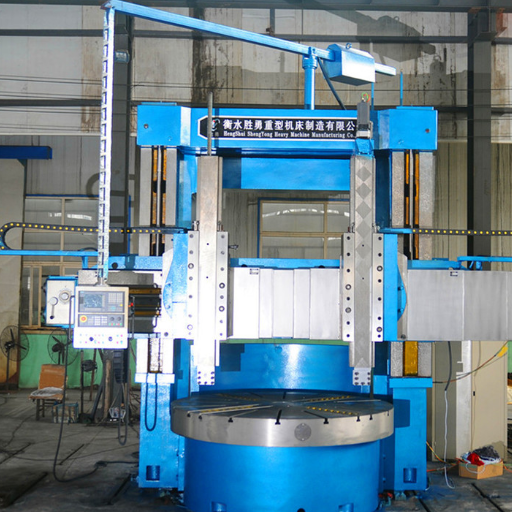

さまざまな産業における垂直旋盤の応用
航空宇宙産業の使用
航空宇宙産業は、最高レベルの精度と信頼性が要求される重要なコンポーネントの製造を垂直旋盤に大きく依存しています。.
一般的な航空宇宙用途:
- 航空機エンジンのケーシング ー 正確な公差を必要とする複雑な形状
- タービンディスク ー高性能回転部品
- 着陸装置コンポーネント ～ 安全性が重要な構造要素～
- 構造要素 - 機体のコンポーネントとアセンブリ
業界の成長への影響:
航空宇宙機械加工の世界市場は、航空機の生産需要の増加により大幅に成長すると予測されています。垂直旋盤は、チタンや複合合金などの最新の軽量材料の精密機械加工を可能にすることで貢献します。.
ケーススタディ: プラット&ホイットニー
Pratt & Whitney は、高度な垂直旋盤システムを利用して非常に正確なジェット エンジン部品を製造し、航空用途における効率と安全性の両方を保証します。その実装は、航空宇宙製造における垂直旋盤の重要な役割を示しています。.
自動車製造の利点
垂直旋盤は自動車製造において重要な役割を果たし、最新の車両用の高精度部品の製造を可能にします。.
| コンポーネントのタイプ | アプリケーション | 利点 |
|---|---|---|
| ブレーキディスク | ブレーキシステム | 精密な表面仕上げ、安全コンプライアンス |
| フライホイール | エンジンアセンブリ | 完璧なバランス、振動の低減 |
| シリンダーブロック | エンジン構造 | 正確なボア寸法、表面品質 |
| 伝送コンポーネント | ドライブトレインシステム | 精密なギヤ インターフェイス、滑らかな操作 |
市場の成長:
自動車製造市場: グランドビューリサーチによると、予測CAGRは3.9%(2023-2030)であり、高度な機械加工システムに対する需要が増加していることを示しています。.
自動化の統合:
- ロボットアームズ: 自動積み下ろし
- IoTセンサー: リアルタイムでのパフォーマンス監視
- 品質管理: 大量に製造しながら同じ品質が保証されます
- エネルギー効率: エネルギーと材料の無駄を節約します
エネルギー部門のアプリケーション
垂直旋盤は、再生可能エネルギー システムと従来の発電機器の両方にとって、エネルギー分野で不可欠です。.
再生可能エネルギーの用途:
- 風力タービンハブ: 大規模精密部品
- ローターシャフト: 重要な回転要素
- ギアボックス: 送電システム
- ジェネレーターコンポーネント: 発電要素
石油 ガス産業:
- バルブ: フロー制御システム
- ポンプコンポーネント: 流体 取扱 装置
- 大径フランジ: パイプライン接続
- 圧力容器: 保管および処理装置
風力タービン市場の成長: 6.5% CAGR (2023-2028) 2023年の市場分析によると、高度な製造技術に対する需要の高まりが強調されています。.
新興テクノロジー:
- 水素貯蔵システム: クリーン エネルギー インフラ
- 原子炉コンポーネント: 先進 発電
- エネルギー貯蔵ソリューション: グリッド安定化装置
適切な垂直旋盤の選択
考慮すべき要素: サイズと機能
サイズの考慮事項:
| 機械のサイズ | Turning Diameter | 代表的なアプリケーション |
|---|---|---|
| コンパクトモデル | 20 インチ以下 | 小型精密部品、工具 |
| 中規模 | 20-80 インチ | 自動車部品、機械加工全般 |
| 大規模 | 80-200+ インチ | 航空宇宙、エネルギー部門のコンポーネント |
調べる重要な機能のリスト:
- ライブツーリング: マルチオペレーション機能
- 自動ツールチェンジャー: 時間の設定が迅速化されました
- マルチ軸機能: 複雑な形状の機械加工
- 先進的なCNCシステム: より高い精度と自動化
- センサーベースのモニタリング: リアルタイム パフォーマンス データ
- エネルギー効率の高いモーター: コスト削減 運用
パフォーマンスの利点:
自動化機能を備えたエネルギー効率の高い垂直旋盤は、以下を示します:
- 15%の削減 エネルギー消費において
- 30%の増加 生産率で
- 持続可能性コンプライアンスの向上
垂直旋盤の予算に関する考慮事項
投資範囲:
| マシンカテゴリ | 価格帯 | 特徴 |
|---|---|---|
| 基本モデル | $50,000 ～ $100,000 | 標準旋削、基本CNC |
| 高度なモデル | $100,000 ～ $200,000 | 多軸、ライブツーリング、自動化 |
| プレミアム システムズ | $200,000 {$300,000+ | フルオートメーション、スマートセンサー、AI統合 |
コスト削減戦略:
- エネルギー効率: 効率的なモデルが選択された場合、20%のメンテナンスコスト削減を実現します
- 政府のインセンティブ: エネルギー効率の高い機械の導入に利用できる助成金
- 第三者が提供する代替資金調達: リース、代替資金源
- ライフサイクルコスト分析: 長期的な運用コストの観点からの節約を考慮します
特定のニーズを評価します
運用評価チェックリスト:
- 現在の非効率性: 生産のボトルネックを特定します
- 自動化の機会: 自動化に適したプロセス
- メンテナンスの問題: 頻繁な修理が必要な機器
- 配信の課題: タイムラインの改善ニーズ
業界の洞察: 最近のデータによると、プロセスの自動化に投資しているメーカーの 84% が、この動きにより業務効率が向上していることに気づきました。.
戦略的アライメント要因:
- 生産規模: より高い処理量の機械要件
- テクノロジーの統合: IoTとスマート製造の採用
- 品質改善: 精度と一貫性の要件
- 市場競争力: 市場優位性を実現する高度な機能

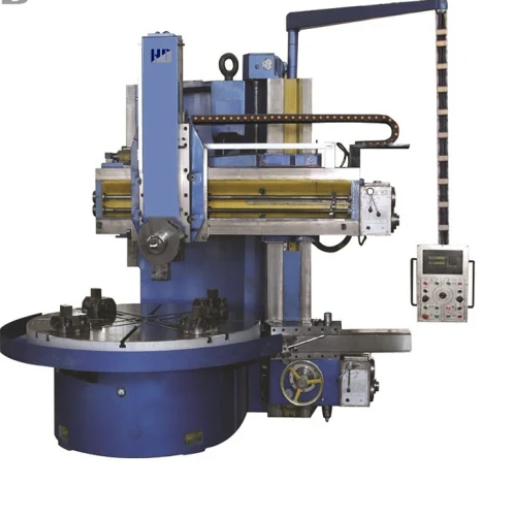

垂直旋盤のメンテナンスと最適化
長寿のためのベストプラクティス
プロアクティブ メンテナンス スケジュール:
- 毎日の検査: 摩耗とアライメントの表面チェック
- 週刊潤滑: 最高品質の潤滑剤アプリケーション
- 月次キャリブレーション: 精密な測定の検証
- 四半期ごとのオーバーホール: システムの広範な評価
監視すべき重要なコンポーネント:
| コンポーネント | 検査頻度 | 主要な指標 |
|---|---|---|
| ベアリング | 週刊 | 騒音レベル、温度、振動 |
| スピンドル | デイリー | 振れ、位置合わせ、スムーズな操作 |
| 切削工具 | ジョブごと | 摩耗パターン、エッジの状態、性能 |
| 油圧システム | 月刊 | 圧力レベル、液体の品質、漏れ |
パフォーマンス最適化のための戦略
リアルタイムでの監視システム:
影響: リアルタイム監視システムを持つメーカーの73%は、運用ダウンタイムの最大30%の削減を記録しました。.
IoTによって実現されるセンサーの利点:
- インスタントフィードバック: 機械のパフォーマンスに関するリアルタイムデータ.
- 早期発見: 故障前の摩耗および過熱検出。.
- 即時のアクション: 故障した動作の修正.
- データ分析: 最適化のためのトレンドの研究。.
予測メンテナンスの特徴:
- コスト削減: 年間修理費は25%削減されます。.
- 障害防止: 過去と現在の失敗形態を分析します。.
- 予定ダウンタイム: メンテナンスを中断するための窓を見つける.
- 機器の寿命の延長: 寿命までの長い方法.
AIと機械学習で:
- 生産性: 20%以上の全般的な生産性の向上
- 自動スケジューリング: 最適なタスクランキングの選択
- パラメータ最適化: 切断条件を調整します
- 廃棄物の削減: 材料の使用の最適化
一般的な問題とトラブルシューティング
| 発行 | 一般的な原因 | ソリューション | 予防 影響 |
|---|---|---|---|
| 表面仕上げが悪い | 使い古されたツール、間違った速度 | ツール交換、速度調整 | 欠陥の25%の減少 |
| スピンドル振れ | ずれ、ベアリングの摩耗 | 校正、ベアリングの交換 | 15% ダウンタイム 削減 |
| 振動 | 緩い部品、不適切な切断 | 締め付け、減衰システム | 40% エラー削減 |
| 熱膨張 | 延長運転 熱 | 温度制御システム | 30%の精度向上 |
| ソフトウェアエラー | 古いプログラム、コーディングエラー | 定期的なアップデート、シミュレーションテスト | 20% ダウンタイム 減少 |
よくある質問frequently Asked Questions
垂直旋盤が水平旋盤に比べてどのような利点がありますか?
垂直旋盤には、水平旋盤に比べていくつかの利点があります:
- 安定性の向上: 重力が大きいほど、機械加工中のプロセスの安定性が向上します
- 省スペース: 横型マシニングセンターに比べて、必要な床面積が大幅に少なくなります
- 重いコンポーネントの取り扱い: 大型および重いコンポーネントの処理に優れています
- 剛性の向上:工具寿命が長くなり、切断精度も向上します
- より良いチップの除去: 垂直構成では、チップは避難します
VTLはどのように生産性を向上させるのでしょうか?
VTLは以下を通じて生産性を向上させます:
- ツールのクイック変更: タレット構成では、ダウンタイムに必要なツール変更の時間は最小限です。.
- ワークピースの除去を伴わないその他のプロセス: ワークピースを除去する必要がない間に複数のプロセスを実行します
- 完全な動作における自動化: 高度で複雑な CNC は、より高いスループットの実現をサポートします
- 改善されたチップの除去: ツールの摩耗を減らし、品質を向上させます
- 荷を積む/荷を下すこと容易: 大きい工作物は十分なアクセスを得ます
縦旋盤ではどのようなワークを加工できますか?
バーティカット旋盤のさまざまなカテゴリ:
- 頑丈なコンポーネント: ポンプ ハウジング、maadii、majbooth シャフト、円筒形部品
- 大型ブランク: 簡単な積み降ろし機能
- 複雑な形状: 切断のためのさまざまなツールと技術の収容
- 中型から大型部品: 大型部品の製造に好まれます
- 精密部品: 多くの業界で高精度が必要です
従来の旋盤の立形加工と操作はどのように異なりますか?
垂直加工の際立った特徴は次のとおりです:
- ワークピースの向き: 重力作業によるワークピースの適切な位置決め
- 安定性の向上: 重いコンポーネントの加工精度が向上しました
- 先進技術: CNC統合による自動化
- チップ除去の改善: チップや破片の除去が向上します
- より小さいフットプリント: 現代の工場での省スペース設計のニーズに適しています
現代の縦型旋盤にはどのような工夫が見られるのでしょうか?
現代の垂直旋盤には、次のような超近代的な革新が数多くあります:
- 高度なCNCテクノロジー: 洗練されたプロセス制御と精度
- 回転テーブル: アクセシビリティと柔軟性が向上しました
- 高性能切削工具: 材料および形状の機能が拡張されました
- 自動化統合: サイクル時間の短縮と効率の向上
- スマートモニタリング: リアルタイムの機械性能と予知保全
結論
最新の垂直旋盤は精密機械加工のランドマークを構成し、効率よく機能しながら、巨大で重いワークピースに計り知れない精度で対応します。 CNC技術、自動化機能、その他の機能の高度な設計と組み込みにより、このツールは航空宇宙、自動車、エネルギー製造分野で不可欠なものになります。市場がより高い生産レベルと許容レベルを要求しているため、垂直旋盤はそれらの要求に応え、高度な製造につながります。.
