精度、効率、そして革新性は、現代の製造業において必須の3要素です。機械加工の武器庫には、数え切れないほどの仕上げ技術が応用されています。しかし、最高の精度と仕上げが求められることから、特に注目を集めているのがセンターレス研削盤です。この機械がなぜこれほど特別なのか、深く掘り下げて考えてみましょう。従来のワーク保持装置に見られるようなハットやセンターを必要とせずに、どのように動作するのでしょうか？この記事では、センターレス研削の仕組みを解説し、自動車、航空宇宙、医療機器製造などの業界に大きく貢献している理由を考察します。読者は、センターレス研削の基本的な仕組みと利点、そして現代の製造業における応用例について理解を深め、現代の製造業の発展に必要な知識を得ることができます。

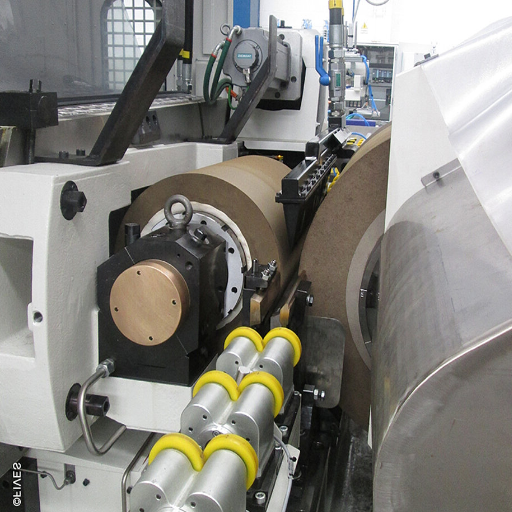

センターレス研削の理解
センターレス研削の定義と概要
センターレス研削とは、外面から材料を削り取り、高精度で滑らかな仕上げを実現する加工方法です。円筒研削ではワークをセンターで挟んで研削しますが、センターレス研削ではセンターは使用しません。代わりに、研磨砥石と調整砥石という2つの回転砥石と、加工中にワークを支える固定されたワークレストブレードを使用します。簡単に言えば、これはワークを研削盤に連続的に送り込む加工方法であり、これにより研削作業の効率が向上し、移動時間が短縮されます。
幅広いバリエーションに対応可能なセンターレス研削は、高度に進歩した製造技術として重要な位置を占めています。細身で小径の部品や大量生産工程において、この技術は重要な役割を果たしています。センターレス研削と同様に、ステンレス鋼やチタンなどの金属から高度な複合材料まで、幅広い材料が加工されます。センターレス研削は、非常に複雑な設計でも一貫した加工を維持できるため、自動車産業（カムシャフトやクランクピン）、航空宇宙産業（タービンロッド）、医療技術（手術器具やインプラント）など、様々な産業に貢献しています。研削盤とプロセス制御の進歩、そして関連技術の進化により、研削工程の精度は新たなレベルに引き上げられ、材料の無駄と時間の削減が図られています。そのため、高性能産業にとって、このプロセスは非常に魅力的なものとなっています。
センターレス研削盤の主要コンポーネント
研削盤は、様々な分野における研削作業において高精度を実現するために、多数の部品で構成されています。主な部品は以下のとおりです。
- 砥石車 – 研削ホイールは、機械の主要なツールであり、ワークピースから材料を除去するために設計されています。処理する材料に応じて、研削ホイールは酸化アルミニウムや炭化ケイ素などの研磨材で作られており、最高の切削効果と最大限の耐久性を実現します。
- 調整ホイール – このホイールは、研削加工中にワークピースを回転させ、その速度と回転軸を制御します。一般的に高速で動作する研削ホイールとは異なり、このホイールは低速で動作し、安定性を確保するために主にゴム結合または樹脂結合研磨材で構成されています。
- ワークレストブレード – 研削ホイールと調整ホイールの間に配置され、サポートレストを備えたワークピースシステムによってサポートされるワークレストブレードは、その材質と傾斜角度に応じて、特に繊細なワークピースや小径のワークピースを研削する場合に精度の維持に貢献します。
- マシンベッド – センターレス研削盤の最も重要な部品の一つである機械ベッドは、構造的な安定性を提供し、運転中の振動を吸収します。ベッドがあまりにも脆弱であったり、適切に設計されていないと、機械の性能と寿命に悪影響を与えます。
- 油圧またはCNC制御システム – 最新のセンターレス研削盤では、送り速度、砥石の位置決め、その他の工程パラメータはすべて、油圧システムまたはCNC制御によって極めて正確に設定されます。これらのシステムは、インテリジェントな自動化を実現することで、操作エラーを最小限に抑え、効率を向上させます。
- 冷却システム – 重要な熱管理システムとして、ワークピースの急激な膨張を防ぎ、工具の摩耗を軽減し、スムーズな研削作業を実現します。高度なシステムでは、クーラント液に汚染物質が混入しないよう、ろ過機構が組み込まれています。
これらのコンポーネントのおかげで、これらのマシンは正確で消耗品が多く、さまざまなプロセスを実行できるため、自動車、航空宇宙、医療製造に至るまでのさまざまな業界で欠かせないツールとなっています。
センターレス研削の基本原理
センターレス研削工程は、主に基本原理に基づいており、ワークを保持するためのセンタースピンドルや治具を必要としません。ワークは、研削ホイールと調整ホイールとともに固定されたワークレストブレード上に載置され、ワークは連続的に回転しながら研削ホイールによって研削されます。このシステムにより、真円形状部品が製造され、精度が向上し、生産性が向上します。
研削ホイールは主に切削作用を担い、材料を高精度に除去します。回転するワークピースの反対側の研磨面と接触することで、必要な寸法と表面仕上げを実現します。調整ホイールはワークピースの回転速度と送り速度を調整します。調整ホイールをわずかに傾けることで、ワークピースは研削ゾーンを安定した直線運動で通過します。
最適な許容誤差レベルを維持するには、ホイールとブレード間の正確な位置合わせと距離を維持する必要があります。現代の機械では、これらのプロセスは連続的な測定と調整を行うシステムによって自動化されており、より少ない介入で安定した出力が得られます。
現代的なソリューションとして、センターレス研削はCNCとスマートセンサーを統合し、効率性を向上させています。極めて厳しい公差が求められる業界で求められる微調整、安定した品質、そして高い再現性を実現するだけでなく、金属からセラミック、複合材まであらゆる材料に対応し、様々な業界の多様な生産ニーズを満たします。高速スループットと高精度を両立させるセンターレス研削は、最も正確な公差を持つ円筒形部品を製造するための最適な方法であり続けています。

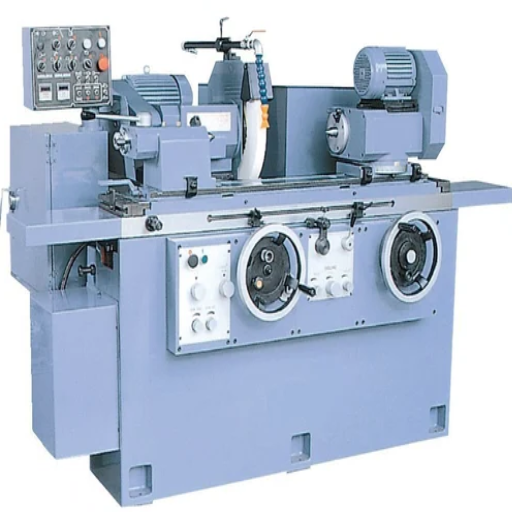

センターレス研削の種類
センターレス研削のさまざまなプロセス
センターレス研削は主に3つのタイプに分類され、それぞれが特定の目的やニーズに合わせて工場独自の改良が施されています。これらのプロセスを理解することで、生産効率を研究し、より良い結果を得ることができるでしょう。
- スルーフィード研削： これはセンターレス研削において最も一般的な研削方法であり、円筒形の部品の極めて高い生産速度に特に適しています。ワークピースは、研削ホイールと調整ホイールの間で中断することなく軸方向に送られます。操作が簡単で高速なため、スルーフィード研削はピン、シャフト、バーに最適です。寸法を均一かつ高精度に維持できるという利点があり、自動車産業や航空宇宙産業で応用されています。
- インフィード研削： インフィード研削は、優れた制御能力を必要とする研削プロセスであり、研削が完了するまでワークピースを半径方向に前後に動かします。インフィード研削は、テーパー部、溝、またはスルーフィード研削では対応できないその他の形状を持つワークピースに適用されます。インフィード研削は精度と柔軟性に優れているため、ギアハブやカムシャフトなどの部品の製造に不可欠です。
- エンドフィード研削： エンドフィード研削は、肩付きワークや停止位置が固定されたワークに適しています。この方法は、ワークを片側から挿入し、寸法に合わせて研削した後、同じ側から引き抜くという工程で構成されます。この方法は、精密な寸法精度が求められる小型チューブやスリーブの製造に特に効果的です。
センターレス研削におけるこれらの各工程は、超微細仕上げ、リードタイムの短縮、そして全体的な効率向上を実現する高度な技術を備えています。製造要件に適した適切な方法を採用することで、最高のパフォーマンスと高い基準を実現するビジネスを実現できます。
スルーフィード研削とインフィード研削の比較
スルーフィード研削
この研削工程の特徴は、円筒形のワークピースを高効率に研削できることです。これらのワークピースは、研削ホイール軸に沿って常に送り込まれます。セットアップにより連続的な送りが可能なため、この工程は一般的に、単純な円筒形部品の大量生産に適しています。利点としては、サイクルタイムの短縮、セットアップ変更が最小限または全く不要であることなどが挙げられます。この技術は、自動車や航空宇宙などの産業における急速な大量生産で広く利用されています。そのため、複雑な形状や不規則な形状のワークピースは加工できません。
インフィード研削
インフィード研削は、他の研削技術と比較して、外形、肩部、テーパーなど、複雑な形状の加工が求められるワークピースによく使用されます。ワークピースは砥石に対して固定された状態で正確に切削されますが、軸方向送り機構ではそのような精度は得られません。この方法により、複雑な形状と優れた表面仕上げが得られます。医療機器業界では、精密外科器具などの部品の製造にインフィード研削が好まれています。汎用性と精度に優れているため、比較的長いセットアップ時間が必要となり、大量生産には適していません。
主要なデータと洞察:
近年、センターレス研削の進歩により、どちらの方法も改善が進んでいます。スルーフィード研削では、最新のCNCシステムにより送り速度の制御が向上し、材料の無駄を最小限に抑え、サイクルタイムを短縮できます。インフィード研削は、砥石構成とドレッシング技術の改良によりさらに進歩し、複雑なワークの精度向上とダウンタイムの削減を実現しています。さらに、ローダー技術と高度なモニタリングシステムも、両方の方法において生産性の向上に貢献しています。
プロセスアプリケーションの概要:
組織は、アプリケーションの方法を選択する際に、生産の優先順位を慎重に評価する必要があります。コスト削減、速度、均一性の観点から、スルーフィード研削が最適な加工方法となる可能性は十分にあります。インフィード研削は、複雑な設計のため部品の品質維持において変数が重要となるカスタム加工に適しています。したがって、メーカーが採用するすべてのアプローチを保証することで、生産のコスト効率と標準出力の間の最適なバランスが実現します。
各種研削方法の応用
スルーフィード研削とインフィード研削のどちらを選択するかは、主に用途と最終的な要求仕様によって決まります。スルーフィード研削は、ピン、シャフト、ローラーなどの円筒形部品の重工業に適しています。そのため、このプロセスは、主にプロセスの速度と均一性、そしてバッチ処理のために、自動車産業や航空宇宙産業で使用されています。このシステムは、フィッティングを必要とせずに部品を迅速に処理するため、生産時間を大幅に節約し、プロセス効率をさらに向上させます。
一方、インフィード研削は、精度と柔軟性が求められる用途に適しています。カム、ギア部品、プランジャーなど、複雑な形状や厚みの異なる部品によく用いられます。医療機器やカスタム産業機器業界では、厳しい公差と優れた表面仕上げを実現するために、インフィード研削が広く採用されています。複雑な形状の部品を最高の精度で加工できるため、精密製造において非常に魅力的な選択肢となっています。
更なる研削の必要性を判断するには、工具やパラメータを適切に選択する必要があります。研削技術の進歩に伴い、これらの研削工程の自動化により、リアルタイムフィードバックを備えたインテリジェントな制御システムの統合が可能になり、精度と安定性が向上しました。したがって、現代の産業で必要とされる箇所にスルーフィード研削とインフィード研削を導入することで、相反する多くの要求を満たす生産において、スピード、精度、品質の向上が実現します。
センターレス研削の利点
従来の研削技術に対する利点
センターレス研削は、製造要求の高い環境において最も好まれる技術へと進化し、従来の研削方法に比べて更なる利点を提供しています。部品加工にセンター穴が不要なため、段取り時間が短縮され、ひいては生産稼働時間も短縮されます。効率的なワークフローにより、高いスループットが維持されるため、厳しい生産スケジュールの問題に対処する上で重要な考慮事項となります。
センターレス研削は、ほとんどの材料タイプと幅広い部品サイズに適用できるため、汎用性が向上します。自動車、航空宇宙、医療などの業界では、超精密な寸法精度と均一性が求められる円筒形部品の加工に最適です。このプロセスは、優れた表面仕上げを実現し、コストと時間の観点から二次加工の必要性を排除するのに役立ちます。
再現性において他に類を見ないセンターレス研削は、まさにその称号にふさわしいものです。スマートな弾性制御とリアルタイム監視システムにより、メーカーは複数の部品において最高レベルの一貫性を確保できます。クランプ治具が不要になることで誤差も削減され、部品の歪みも低減されるため、製品品質が向上します。精度、速度、そして費用対効果という要素を考慮すると、センターレス研削に匹敵する研削方法は他にありません。
製造における効率と精度
実際、企業は製造業において、科学技術を製品開発に応用することを根本的に捉えており、「製造」という言葉は「産業」と互換性があります。製造業の本質は、アイデアやインスピレーションの開発、デザイン、製造エンジニアリングなど、原材料を市場や顧客向けの製品へと変換するプロセス全体を包括する包括的な用語と考えられています。製造は、製造プロセスにおける原材料の性質や変化に応じて、生産と組立の2つのタイプに分けられることがよくあります。つまり、中間的な新素材は生産プロセスで製造されます。組立は、主に2つ以上の部品を新しい製品に組み立てることです。製造プロセスには、この2つのプロセスが常に必要です。
同時生産におけるコスト効率
大量生産においては、運用効率とリソースの最適化のトレードオフを模索することが理想的です。今日、製造業者は、人件費を抑え、生産量の一貫性を確保するために、ロボットラインのような環境での組立など、より高度な自動化プロセスを好んでいます。例えば、スマートセンサーを生産現場に導入することで、設備の稼働状況をリアルタイムで監視し、ダウンタイムや高額な修理費用を削減することが可能です。調達面では、原材料を一括購入することで規模の経済性を実現し、単価の低減によって利益率を高めることができます。
リーン生産方式の原則では、価値を生み出さない活動を放棄することで無駄をなくし、資源を最適に活用します。適切な在庫管理システムは、最適な在庫レベルを維持しながら、保管に関連する間接費を最小限に抑えることでコストを管理します。これらのシステムはコスト削減につながるだけでなく、環境の持続可能性をさらに促進します。これは、顧客の要求に応えようとする今日の企業にとってますます重要な課題となっています。
このようなソリューションを採用することで、企業は競争力のある価格を維持し、収益性を高め、品質を犠牲にすることなく市場の需要の拡大に対応することができます。

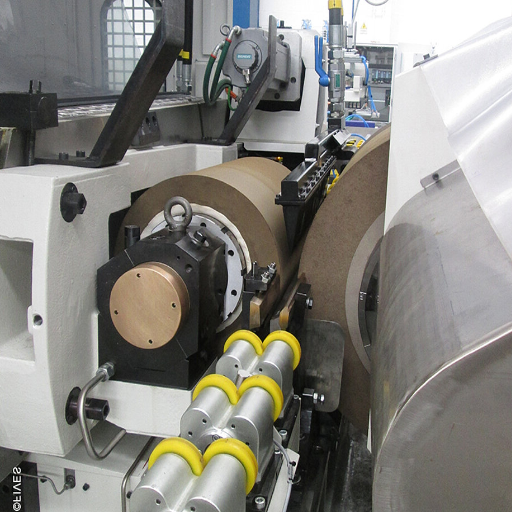

コンポーネントとその機能
研削ホイールの仕様と選択肢
研削ホイールを選択する際には、研削プロセスをより効果的かつ効率的に行うために、それぞれの用途に応じた仕様を確認することが不可欠です。重要な要素には、研磨剤の種類、粒度、結合、硬度、ホイール形状などがあります。
| 成分 | 詳細説明 | 用途 |
|---|---|---|
| 酸化アルミニウム | 鉄金属の研削に適しています | 鋼、鉄系材料 |
| シリコンカーバイド | 非鉄金属や軟質材料の研削に使用されます | アルミニウム、真鍮、プラスチック |
| 立方晶窒化ホウ素（CBN） | 超合金の高精度設定 | 航空宇宙部品、硬化鋼 |
- 粒度: 粒度とは、研磨粒子の粗さや細かさを指し、表面仕上げと材料除去率を大きく左右します。粗い粒度は重度の材料除去に適しており、細かい粒度はより滑らかな仕上がりを実現します。
- 結合材料: 研削砥石の構造と研磨性能は、ボンドの選択によって左右されます。一般的なボンドの種類は、ビトリファイドボンド、レジンボンド、メタルボンドです。ビトリファイドボンドは最も精度が高く、長寿命の工具として機能します。レジンボンドはある程度柔軟性があり、メタルボンドは最も過酷な加工作業に適しています。
- 硬さ： 硬度グレードは、ホイールの耐摩耗性と耐荷重性を決定します。硬い材料には、砥粒の脱落を抑制し、ホイールのグレージングを防ぐため、より柔らかいグレードが選択されます。一方、より柔らかいワークピースには、ホイールの寿命を延ばすため、より硬いグレードが選択されます。
- ホイールの形状と寸法： 研削砥石には、ストレート砥石、カップ砥石、ディッシュ砥石など、様々な形状があり、様々な工具の取り付けや加工工程に対応します。寸法については、直径と厚さは機械の仕様に適合する必要があります。
これらの仕様をアプリケーションの設計要件と巧みに調整することで、エンジニアは生産性の向上、ダウンタイムの削減、材料の最適化の領域に到達でき、現代の機械加工プロセスにおける真に正確で効果的なワークフローの基盤を築くことができます。
ワークレストブレードと調整ホイールの役割
ワークレスト、研削ホイール、調整ホイールは、センターレス研削工程における精度と効率に不可欠な要素です。研削ホイールと調整ホイールの間には、ワークピースを支えるワークレストブレードが配置されています。表面仕上げと寸法精度に影響を与える安定性に関して、ワークレストブレードの材質、形状、そしてアライメントは、非常に重要な要素です。
調整ホイールは、ワークピースの回転と直線運動を制御する機構として機能します。調整ホイールの速度と角度を微調整することで、作業者は研削中に材料が均一な速度で除去されるように送り速度を選択します。ワークレストブレードと調整ホイールの連携により、研磨ホイールとの適切な接触が確保され、チャタリングマークや表面の凹凸の発生が低減されます。
ワークレストブレードの技術的材料開発と設計変更により、耐摩耗性が大幅に向上し、メンテナンスの必要性が最小限に抑えられました。同様に、最新の材料とコーティングにより、調整ホイールのグリップ力も向上し、長寿命化を実現しています。そのため、生産担当者は大量生産においても安定したパフォーマンスを維持できます。メーカーがこれらの部品の最適な組み合わせを見つけ、適切に管理することで、部品の品質向上と運用コストの削減を実現し、生産量の増加に対応できるようになります。
機械のセットアップとメンテナンスの重要性
適切な機械のセットアップとメンテナンスは、製造プロセスを特定し、パフォーマンスと効率性を達成することを目的として進められます。機械が正しくセットアップされると、生産プロセス全体を通して出力の調整と精度が維持され、欠陥や廃棄の可能性が低くなります。メンテナンスを頻繁に実施すればするほど、前述の摩耗が重大な故障や、それ自体が莫大なコストをもたらすアイドルダウンタイムを引き起こす前に、より多くの摩耗を特定できるようになります。事例に基づくエビデンスによると、予防保守によって機器の信頼性が40%向上することが示されており、プロアクティブなケアがもたらす投資と運用上のメリットを明確に示しています。
このような自動化ツールと予測分析が広く活用されているため、セットアップとメンテナンスの効率性が保証されます。これらのソリューションは、機械の状態をリアルタイムで追跡し、重要なパラメータを正確に調整し、重要な段階で介入してエラーを回避できます。適切な設定とメンテナンスと併せて、生産品質の向上が保証され、機器の寿命が最大限に延長されるため、長期的には資本コストの削減につながります。

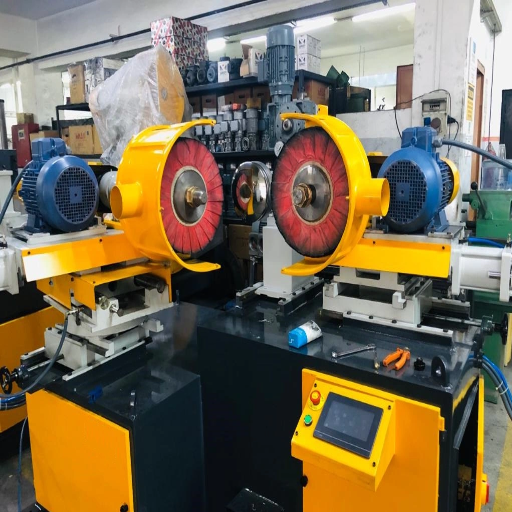

産業におけるセンターレス研削の応用
センターレス研削を使用する一般的な産業
センターレス研削は、その精度、速度、そして汎用性の高さから、幅広い産業において極めて重要な技術とみなされています。特に自動車産業では、ベアリング、ピストン、トランスミッション部品など、極めて高精度な部品の製造にこの技術が用いられています。センターレス研削は、ほぼ真円に近い表面を大量に生産するのに最適で、自動車部品への加工によって、自動車部品に求められる性能と耐久性の仕様と基準を満たすことができます。あらゆる自動車の安全性と燃費向上に十分な精度を実現します。
航空宇宙産業において、センターレス研削は製造業において重要な位置を占めています。航空機や宇宙船の部品、例えばタービンシャフト、着陸装置部品、その他の円筒形部品などは、研削工程において非常に高い公差が要求されるため、航空宇宙産業の厳しい品質要件を満たすために、実質的に滑らかな仕上げと寸法精度が求められます。センターレス研削は、医療業界でも手術器具、インプラント、矯正器具の製造に広く利用されています。医療機器や部品の信頼性と安全性を確保するには、この工程の精度と、汚染のない表面を提供する能力が極めて重要です。
エネルギー、エレクトロニクス、建設、防衛に至るまで、幅広い産業において、スケーラビリティと精度の向上はセンターレス研削の最大のメリットです。センターレス研削は、機能性と信頼性の両面において部品のシームレスな製造を保証し、現代の製造業にとって不可欠な存在となっています。
製造される代表的な部品と製品
| 業種 | 代表的な部品 | 重要な要件 |
|---|---|---|
| 自動車 | エンジン部品、シャフト、ベアリング、燃料噴射システム部品 | 正確な許容差、表面仕上げ、耐久性 |
| 航空宇宙 | 着陸装置部品、タービンシャフト | 絶対的な精度、耐久性、安全基準 |
| 医療 | 手術器具、補綴部品、インプラント | 完全な精度、汚染のない表面 |
| ディスプレイ・電子機器関連 | コネクタピン、小型精密部品 | 高精度、小さな許容差 |
当社がセンターレス研削で手掛ける部品・製品の範囲は非常に多岐にわたり、多くの産業において極めて重要です。例えば自動車分野では、エンジン部品、シャフト、ベアリング、燃料噴射システム部品といった精密部品を製造しています。これらの部品は、厳しい条件下で効果的に機能するために、精密な公差と表面仕上げが求められます。同様に、ランディングギア部品やタービンシャフトといった航空宇宙部品も手掛けています。これらの部品は、業界が求める安全性と性能に対する要求に応えるため、精度と耐久性の絶対的な基準を満たす必要があり、妥協はほぼ許されません。
当社は、それぞれの業界を超えた専門知識を活かし、外科用器具や義肢部品を含む医療用ツールやインプラントを製造しています。ヘルスケア分野では、完全な精度とコンタミネーションフリーの表面が求められており、センターレス研削はこれらの要求に効果的に応えています。また、コネクタピンや小型精密部品など、現代の電子機器に欠かせないエレクトロニクス産業向け製品も取り扱っています。当社が製造するすべての部品は、センターレス研削が複雑な製造アプリケーションにもたらす効率性と精度を証明しています。
センターレス研削アプリケーションの将来動向
センターレス研削の将来は、その潜在的な産業用途を発展させ、さらに発展させるいくつかの重要なトレンドに影響を受けるだろうという点に、私も同感です。まず第一に、高度な自動化技術とAI技術がセンターレス研削盤に提供されるでしょう。これらの情報には、精度指標のリアルタイム監視や予知保全プロトコルなどが含まれる可能性があります。これらの改善プロセス全体は、品質を確保しながら製造効率を最大化することを目指しています。人的要因を軽減し、プロセスの信頼性を高めることで、航空宇宙、医療、エレクトロニクス分野における最高水準の精密部品の需要を満たすことができます。
持続可能な製造業へのもう一つの潮流があります。これは、エネルギー効率の高い機械や環境に優しいクーラントといった、持続可能性を重視した対策を世界的に追求する中で、より環境に優しい技術を用いたセンターレス研削工程を思い浮かべるものです。これは、規制やCSR規範に対抗しながら、環境への負荷を抑えながら進化を目指す産業界にとって大きな一歩です。そのため、持続可能性を重視したイノベーションは、メーカーにとって競争上の差別化要因として徐々に存在感を増しており、こうしたイノベーションへの投資は大きな意義を持つと言えるでしょう。
最後に、カスタマイズ性と汎用性は、センターレス研削の適用において引き続き重要な要素となるでしょう。積層造形において、異形・小型部品の製造需要が高まるにつれ、研削工程はこれまで以上に、特殊な用途の特定のニーズに合わせてカスタマイズされる必要があります。現代の工作機械は、これまでにない精度で、特殊な材料やワークピース形状に対応できるよう開発されています。こうした新たなニーズへの対応を維持することで、センターレス研削は今後も長きにわたり、精密製造の基盤として確固たる地位を築くことができるでしょう。
参照ソース
-
センターレス研削：原理と仕組み – Xometry
中心点を使わない材料除去に焦点を当てたセンターレス研削の原理を説明します。 -
仕組み – センターレス研削 – ユニバーサル研削
ワークピースをサポートする必要なく表面を研削するプロセスについて説明します。 -
センターレス研削 – 概要 – ScienceDirect
研削ホイールの役割を含む、センターレス研削プロセスの概要を説明します。 -
センターレス研削盤について知っておくべきことすべて – フィリップス社
外径研削プロセスと製造におけるその応用について詳しく説明します。 -
センターレス研削 – OpenLearn
センターレス研削プロセスと従来の研削プロセスの違いを強調します。
よくある質問（FAQ）
センターレス研削盤はどのように機能しますか?
センターレス研削盤は、2つの回転式研削ホイール（研削ホイールと調整ホイール）を基本構成としています。スピンドルや治具がないため、ワークピースは研削ホイールを通過して研削されます。動作中、研削ホイールはワークピースから材料を削り取り、調整ホイールはワークピースを支え、その速度と回転を制御します。このような配置により、円筒研削では厳密な制御が不要になり、大量生産に適しています。センターレス研削は、非常に厳しい公差が求められる多くの部品の製造に応用されています。
センターレス研削加工にはどのような種類がありますか？
研削による再加工には、スルーフィード研削、エンドフィード研削、インフィード研削の3つの種類があります。スルーフィード研削では、ワークは研削ホイールを連続的に通過するため、長い円筒形のワークに使用されます。一方、エンドフィード研削では、ワークが停止点まで研削盤に送り込まれ、通常は短いワークやテーパー状のワークに使用されます。インフィード研削は複雑な形状のワークにも適用できますが、セットアップに時間がかかります。センターレス研削のどのタイプを選択するかは、加工要件とワークの形状によって異なります。
センターレス研削の利点は何ですか?
センターレス研削盤の利点の一つは、非常に高い生産速度に対応でき、ワークピースの固定を一切必要としないことです。これにより加工工程が高速化され、サイクルタイムが短縮され、効率が向上します。さらに、研削ホイールの連続動作により、センターレス研削盤はワークピースの高精度化と微細な表面仕上げを実現します。この設計により、従来の研削方法では扱いが困難な長尺物や細長い部品の研削も可能になります。これらは、産業現場で他の研削方法よりもセンターレス研削が好まれる理由の一つです。
研削ホイールと調整ホイールはどのように一緒に使用されますか?
2つの研削ホイールは互いに組み合わせられ、研削作業を効率的に行うように調整されます。研削ホイールは高速で回転し、作業中にワークから材料を削り取ります。一方、調整ホイールは、ワークが研削ゾーンに送り込まれる速度を制御します。この関係により、ワークは一定の位置に維持され、正確な直径制御が可能になります。調整ホイールは角度をつけて傾けたり、位置を移動したりできるため、様々な研削作業においてより優れた研削効果が得られます。このように、これらのホイールの複合的な動作により、同期研削が実現され、工程のスピードが向上します。
センターレス研削工程における研削ホイールの機能はどのように分類されますか?
研削砥石は、センターレス円筒研削において、材料を美しく削り落とすための最も重要なツールと考えられています。研削工程では、砥石に高速回転が与えられ、材料側のワークとの摩擦によって研削が行われます。砥石の材質と設計は、研削速度と仕上げ品質の点で研削工程に大きな影響を与えます。通常、砥石には、所望の表面仕上げと精度が得られるように研磨材が選択されます。また、加工全体を通して一貫した結果を得るために、砥石の粉砕力を維持するために、砥石のドレッシングも必要です。
センターレス研削における調整ホイールの重要性は何ですか?
センターレス研削において、この研削工程は、ワークピースの送り速度、あるいは送り速度と方向を制御する調整ホイールに大きく依存します。通常、調整ホイールはわずかに斜めにセットされ、ワークピースを支え、研削ホイールに対して回転するワークピースの安定性を確保します。これにより、効果的な研削と所望の直径の達成が保証されます。調整ホイールを内側または外側に動かし、速度を調整することで、オペレーターは個々の生産状況に応じて特定のパラメータを設定できます。したがって、調整ホイールは、センターレス研削盤の機能に必要なすべての精度と実用性を提供します。
