ラジアルボール盤は、非常に汎用性が高く、技術的に機能する機械とみなされ、製造や機械加工で広く受け入れられています。硬い材料に穴を開ける作業や、大きな部品を持ち上げるだけで、難しい作業に少しだけ取り組みやすくなります。では、ラジアルドリルが特別な理由は何ですか?それらは何ですか?なぜ彼らはあらゆる種類の業界全体でこれほど広く受け入れられているのですか?この記事では、ラジアルボール盤の主な特徴、利点、および用途について説明し、これらの機械がプロジェクトを迅速化する際に持つ能力を明らかにします。.
ラジアルドリルマシンの紹介
ラジアルドリルマシンの定義
大型で重量のあるワークピースを操作しながら精度と柔軟性を維持するために必要な、非常に多用途で強力な穴あけツール - ラジアル ドリル マシンには、回転、水平移動、および垂直方向への調整も可能なラジアル アームと呼ばれるアームが装備されています。これにより、ドリルヘッドは固定されたワークピースに対して任意の場所に位置することができます。.
- 掘削
- 退屈な
- リーミング
- タッピング
さまざまな容量とサイズで、ラジアルドリルマシンはCNCテクノロジーを備えており、それによって精度と自動化機能で優位に立つことができます これらのマシンは、次のような材料の全範囲に取り組む能力があるため、上位にランクされます:
- 鋼
- 鋳鉄
- アルミニウム
- プラスチック
市場動向と統計
最近の市場洞察によると、世界のボール盤市場はおよそ CAGR で成長すると予想されています 4.7% 2023 年から 2030 年にかけて、精密製造における自動化需要と開発の拡大が見られました。.
技術の進歩
いくつかの最先端の技術修正は、このように、ラジアルボール盤のさらなる最適化を確実にしました:
- スムーズな操作のための自動フィード
- 効率的なパフォーマンスのための強化された冷却
- 正確な制御量のデジタル コントローラー
- 最高の精度を実現するレーザーガイドドリリング
- パフォーマンスをリアルタイムで監視するための IoT 対応センサー
- 低エネルギー消費向けに設計された環境に配慮した冷却システム

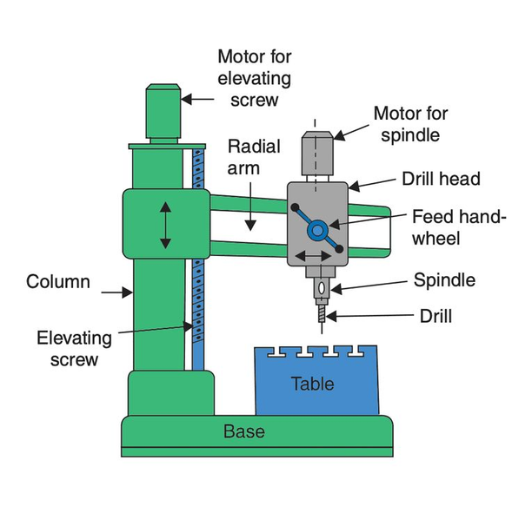

ラジアルドリルのコンポーネント
ラジアルドリルマシンの主要部品
| コンポーネント | 機能 | 材料/特徴 |
|---|---|---|
| 拠点 | すべての機械重量を運ぶ強く、堅い構造 | 通常、安定性のため鋳鉄 |
| コラム | ラジアルアームを支える垂直円筒柱 | 掘削高さを変えるための上昇/下降を許可します |
| Radial Arm | 360° 回転し、カラムに沿って水平にスライドします | スピンドルの位置決めに柔軟性を提供します |
| 掘削ヘッド | スピンドル機構を収容します | アームに沿って移動し、正確な位置合わせを実現します |
| スピンドル | ドリルビットをさまざまな速度で回転させるツールホルダー | 可変速制御 |
| 表 | ワーク配置用のプラットフォーム | 高さと角度を調整可能 |
| モーター | スピンドルの回転運動を可能にします | 制御および効率のための可変的な速度 |
| クーラントシステム | 正しいドリルビット温度を維持します | 摩耗を軽減し、より細かいカットが可能になります |
ラジアルアームの理解
ラジアルアームは、のコア部分を形成します ラジアルボール盤 これにより、操作中に柔軟性と精度が実現されます。これらのアームは垂直柱に水平に取り付けられており、ドリルヘッドはアームの長さに沿って移動できます。.
ラジアル掘削機の種類
機械タイプの比較
| タイプ | 特徴 | ベスト フォー | コスト |
|---|---|---|---|
| 平野放射状掘削機 | 頭は直線上だけ動く | 単純な掘削作業、簡単な操作 | 最も安いオプション |
| 半万能ラジアル掘削機 | スピンドルヘッドは水平方向と垂直方向に回転します | 角掘削作業 | 中価格帯 |
| 完全ユニバーサルラジアル掘削機 | ラジアルアームとドリルヘッドの完全回転 | 複雑な多方向の掘削ジョブ | 最も高価ですが、最も多用途です |

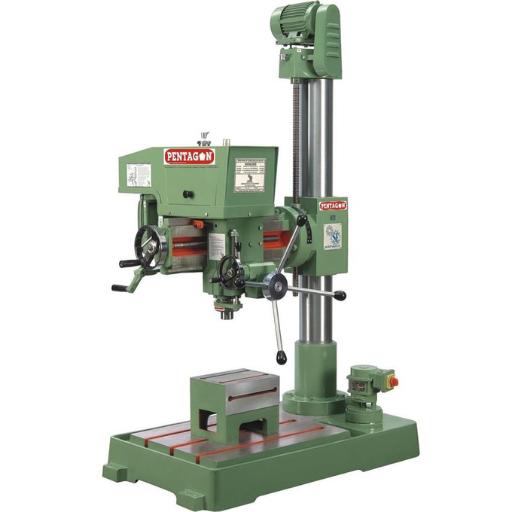

ラジアル掘削機の用途
ラジアルドリルを活用した産業
製造業
製造部門は、次のような操作のためにラジアルドリルを広く採用しています:
- 掘削
- リーミング
- カウンターシンキング
- 大きなワークピースのタッピング穴
建設および重工
以下の精密活動に使用されます:
- 構造 鋼鉄 仕事
- 橋梁用の梁と柱
- 建物と産業の枠組み
造船業
製作に欠かせないもの:
- 大型船舶部品
- 潜水艦の構成要素
- オイルリグ構造
エネルギーと発電
製造に不可欠なもの:
- タービンケーシング
- 燃料集合体
- 掘削リグのコンポーネント
鉄道と交通
製造に使用されています:
- 電車 部品
- コンポーネントを追跡します
- 支持構造
ラジアルドリルを使用する利点
| 利点 | 利益 | 統計的影響 |
|---|---|---|
| 多用途性 | 幅広い操作とワークサイズに対応します | 複数の業界に適しています |
| より良い精度 | レーザーアライメントシステムと自動制御 | 25% 操作精度の向上 |
| コスト効率が高い | 最適化された生産時間、必要なオペレーターは最小限です | 生産コストの最大30%削減 |
| 耐久性 | 強い材料、頑丈な仕事に耐えます | 適切なメンテナンスによる数十年にわたるサービス |
| エネルギー効率 | 最新のエネルギー効率の高いモーター | 15% エネルギー消費量の削減 |

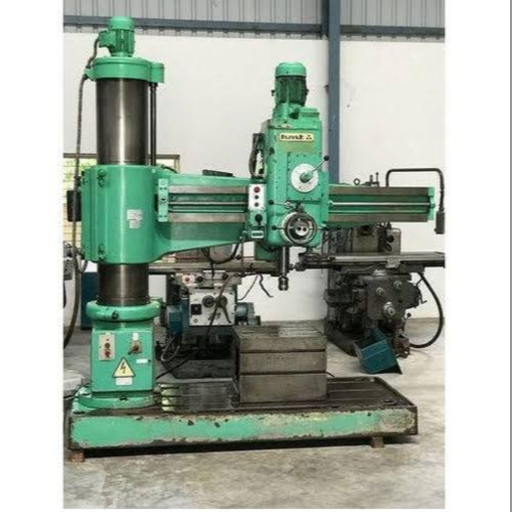

ラジアル掘削機のメンテナンスのヒント
メンテナンスの必須手順
定期的な潤滑
スピンドルやガイド面などの可動部品に工業グレードの潤滑剤を塗布します。.
電気部品の検査
定期的に検査する:
- 接続とスイッチ
- モーターと配線
- コントロールパネル
機械のクリーニング
含む明確な破片:
- 金属チップ
- 塵の蓄積
- 作業台の残渣
校正チェック
スピンドルの位置合わせとアームの精度を定期的に確認する 重い操作に推奨される頻度: 3 か月ごとに.
クーラント マネジメント
機械の過熱を防ぐために、旋盤内の冷却液レベルを常に適切に維持し、定期的に交換してください。.
ガイドラインによると、適切な冷却剤管理により掘削性能を 25% 向上させることができます。.
一般的な問題とトラブルシューティング
| 問題 | 一般的な原因 | ソリューション |
|---|---|---|
| 過度の振動 | 位置ずれ、表面凹凸、ベアリングの摩耗 | アライメント確認、ベアリング交換、水平機械 |
| 過熱ドリルビット | 潤滑無し、高速、鈍いビット | 切削液を使用し、速度を調整し、ビットを交換/研ぎます |
| 精度劣化 | スピンドルの摩耗、不適切なクランプ | スピンドルを維持し、適切なワークピースのクランプを確保します |
| マシンが起動しません | 電気的な問題、スイッチの損傷 | テスト回路、損傷した配線/スイッチを交換します |
| アブノーマル サウンズ | 摩耗したギア、不十分な潤滑 | 適切に潤滑し、摩耗したギアを交換します |
よくある質問frequently Asked Questions
ラジアルドリルマシンとは何ですか?
ラジアルドリルマシンは、ドリルヘッドをワークピースの上に位置決めし、ワークピース上のどこにでも正確に穴を開けることができる多用途の穴あけ機です。ドリルヘッドは、精度が要求される工業用穴あけ加工に役立つ、カラムの周りを回転できるラジアルアームに固定されています。.
ラジアルドリルはどのようなボール盤ですか?
ラジアルボール盤は、さまざまな角度や位置で穴を開ける重機の一種です。鋳鉄や鋼などの巨大なワークピースや硬質物質に特に適しています。穴あけは、多用途の穴あけ目的でさまざまな種類のドリルビットを運ぶスピンドルを介して実際に実行されます。.
ドリルヘッドの位置は穴あけ作業にどのような影響を与えますか?
ドリルの頭部の位置は望ましい結果に関して穿孔されるべき穴の位置を定める 従って、放射状のアームは調節可能であるオペレーターが付いているドリルの頭部の変位を可能にする直径および深さの異なった穴を穿孔する工作物の適切な締め金で止めることは掘削の間に堅く保つことを可能にし、不正確さを防ぎます。.
ラジアルボール盤の主要部品は何ですか?
機械はベース、コラム、ラジアルアーム、ドリルヘッド、スピンドル、テーブル、モーター、クーラントシステムで構成されています。これらすべての部品を一緒に動作させることで、ラジアルドリルマシンは多くの製造作業で使用される非常に柔軟で正確なツールになります。.
ユニバーサルラジアルボール盤の利点は何ですか?
ユニバーサルラジアル掘削機のいくつかのユニークな機能には、柱の周りの360 度の回転、さまざまな掘削作業を実行する可能性、ドリルヘッドの正確な位置決め、および非常に硬い材料の処理が含まれますこれらのユニークな機能により、金属や製造作業における代替手段とみなされ、それによって実行されるあらゆる用途の効率が向上します。.
結論
ラジアルボール盤は、現代の製造および建設において不可欠なツールであり続けています。かさばるワークピースを処理しながらさまざまなプロセスを適切に実行できるため、多くの用途に必要です。したがって、どの業界でも必須です。 CNC 機能、IoT モニタリング、エネルギー効率システムを教え込むための技術の改良の出現により、これらの機械は現代の厳しい産業要件を満たすように適応されました。.
ラジアルボール盤の世界市場は、自動車および航空宇宙分野からの需要により、2023-2030 年の予測期間でCAGR 5.2%で成長すると予想されています。.
部品、用途、メンテナンスの要件を理解することで、オペレーターは長期にわたる信頼性とパフォーマンスを保証しながら、この力から優れた価値を得ることができます。.
