El torno vertical es una herramienta de mecanizado robusta y diversificada que mantiene procesos de fabricación de precisión en todas las industrias. A diferencia de un torno normal, el torno vertical funciona con una pieza de trabajo orientada verticalmente, lo que lo hace apto para manejar componentes grandes y pesados con la mejor estabilidad y precisión posibles.

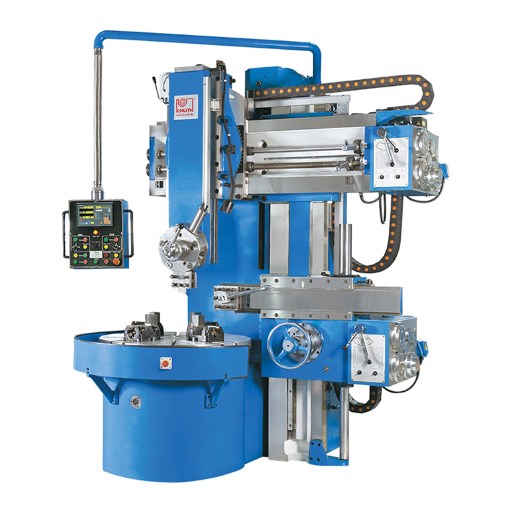

Introducción a los tornos verticales
Definición y Diseño Básico
Los tornos verticales son herramientas de mecanizado con una enorme capacidad para realizar operaciones sobre piezas pesadas de forma irregular. A diferencia de los tornos horizontales, los tornos verticales tienen el husillo colocado verticalmente para que la gravedad ayude en el posicionamiento y bloqueo de la pieza de trabajo en el mandril o sobre la mesa. Este tipo de diseño es muy útil para mecanizar componentes como rotores de turbinas, carcasas de motores y cilindros enormes.
Hoy en día, los tornos visibles modernos vienen equipados con sistemas CNC o de control por computadora para operaciones precisas y automatizadas con posibilidades casi nulas de error humano. Los componentes básicos incluyen la mesa giratoria de gran diámetro, la columna vertical y el riel transversal que transporta las herramientas de corte. La mesa giratoria actúa como mandril y base, con capacidad de carga en toneladas en máquinas de calidad industrial.
Capacitate cheie: A la vanguardia, a torno vertical puede funcionar con un diámetro que oscila entre 1 m y más de 16 m, con su velocidad de corte y par altamente mejorados con motores de alto rendimiento y propulsores híbridos.
Diferencias con los tornos horizontales
Si bien los tornos horizontales y verticales difieren mucho en diseño, uso y eficiencia, también comparten funciones de mecanizado similares. La principal diferencia está en su orientación.
| Aspecto | Tornos verticales | Tornos Horizontales |
|---|---|---|
| Posición de la pieza de trabajo | Mesa horizontal, herramienta de corte se mueve verticalmente | Soporte de eje horizontal |
| Mejor adecuado para | Partes grandes, pesadas y asimétricas | Piezas más pequeñas, más largas y simétricas |
| Utilización del espacio | Menos espacio, mejor ergonomía | Más portátil, versátil para trabajos más pequeños |
| Cuota de mercado | 40% de trabajos de mecanizado a gran escala | Dominante en la producción a pequeña escala |
Importancia en la fabricación moderna
Los tornos son componentes vitales para revitalizar la fabricación moderna porque brindan soluciones versátiles a la creciente demanda de componentes fabricados con calidad y precisión.
Características clave de los tornos giratorios verticales
Orientación vertical y sus efectos
En un torno giratorio podemos decir que la configuración vertical a veces tiene ventajas especiales sobre la horizontal, principalmente cuando se trabaja en piezas grandes y pesadas. Esta configuración ofrece el ajuste del husillo en posición vertical y, mediante el proceso de gravedad, ofrece ayuda para sujetar firmemente el componente pesado con la mínima sujeción requerida.
Estabilidad mejorada: Menos vibraciones durante el corte para mayor precisión.
Mejores acabados superficiales: la sujeción de la pieza de trabajo asistida por gravedad mejora los acabados superficiales.
Ergonomía del operador: mejor visualización de la zona de corte para inspecciones visuales.
Eficiencia espacial: diseños con huellas más pequeñas en comparación con sus homólogos horizontales.
Ganancias de eficiencia: mejora de hasta 30% en la eficiencia del mecanizado.
Partes Básicas de Tornos Verticales
Mesa de trabajo
La mesa de trabajo es un elemento clave de un torno vertical. Es donde se monta y gira la pieza de trabajo mientras se realiza el mecanizado. Las mesas de trabajo generalmente están equipadas con motores de par muy alto y utilizan cojinetes hidrostáticos para reducir la fricción y al mismo tiempo aumentar la capacidad de carga.
Torreta de herramientas o cabezal de herramientas
La torreta sostiene y posiciona herramientas de corte para operaciones de mecanizado. Los tornos verticales más recientes tienen capacidades de herramientas activas, lo que permite a la torre realizar operaciones de perforación o roscado además de girar.
Columna y travesaño
La columna vertical móvil con travesaño ajustable soporta estructuralmente el cabezal de mecanizado y permite su movimiento. Estas piezas están hechas de hierro fundido o acero, y ambos metales se eligen por su rigidez y buenas características de amortiguación de vibraciones.
Sistema de husillo y accionamiento
El husillo transmite potencia para las operaciones de corte y determina la eficiencia del mecanizado. Los tornos verticales modernos utilizan husillos de alto rendimiento capaces de alcanzar velocidades de 2500 RPM o más.
Interfaz de control (Panel CNC)
Los sistemas de control avanzados permiten a los operadores programar operaciones de mecanizado complejas con precisión. Los últimos sistemas CNC incorporan inteligencia artificial y capacidades de IoT para mantenimiento predictivo y optimización de procesos.

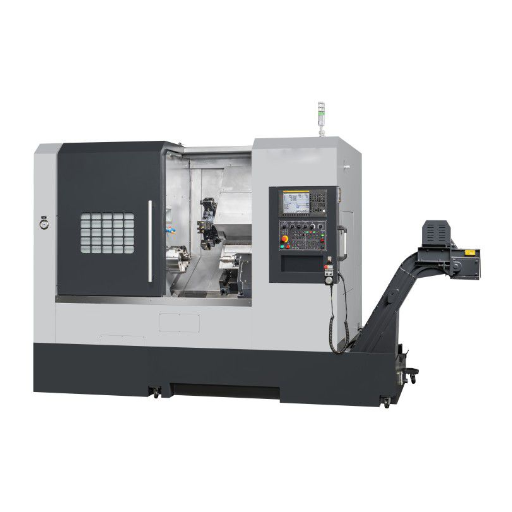

Aplicaciones del torneado vertical
Industrias que utilizan tornos verticales
| Industria | Aplicaciones | Valor de mercado |
|---|---|---|
| Aeroespacial | Carcasas de turbinas, carcasas de motores, tren de aterrizaje | ~$900B para 2030 |
| Automotor | Bloques de motor, discos de freno, piezas de transmisión | $2.6T en 2022 |
| Sector Energético | Bujes de aerogeneradores, componentes hidroeléctricos | $2T para 2030 |
| Petróleo y gas | Plataformas de perforación, bridas de tuberías, infraestructura de refinería | Demanda creciente |
| Equipo pesado | Grandes bases de mecanizado, cajas de cambios, componentes de grúa | Crecimiento constante |
Beneficios del mecanizado de precisión y servicio pesado
- Precisión sin paralelismo: Precisión hasta ±0,0001 pulgadas
- Capacidad de servicio pesado: Más de 10,000 libras de piezas a mano
- Mejorar la eficiencia: 30% menos tiempo de producción por menos número de configuraciones
- Integración Industria 4.0: Aumento de 20% en OEE
- Herramientas avanzadas: Herramientas de carburo y revestimiento de diamante para resistencia al desgaste
Beneficios de utilizar tornos verticales
Soporte para piezas de trabajo pesadas
Los tornos giratorios verticales (VTL) están diseñados para manejar piezas de trabajo grandes y pesadas con precisión y estabilidad. Al ser verticales, estas máquinas utilizan la gravedad para sujetar la pieza de trabajo, que está sujeta sobre la enorme placa frontal horizontal.
Mayor precisión y diseño que ahorra espacio
Con codificadores de alta precisión, cambiadores automáticos de herramientas y sistemas de control adaptativo, los VTL ahora pueden mantener tolerancias de mecanizado de ±0,005 mm. La orientación vertical conserva el espacio del suelo y al mismo tiempo facilita la manipulación de piezas de trabajo pesadas de gran tamaño.

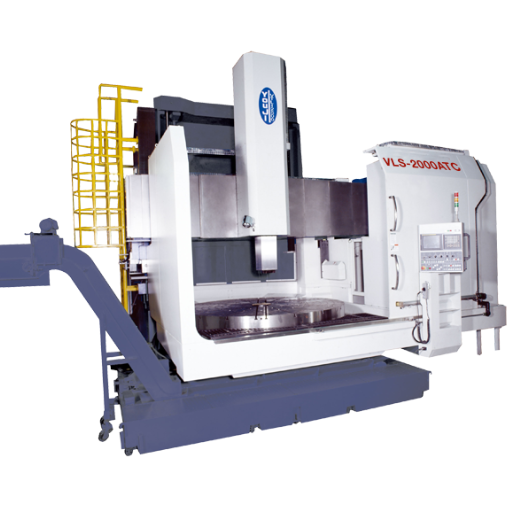

Consejos para seleccionar un torno vertical
Factores a considerar en la selección
- Tamaño y peso de la pieza de trabajo: Se debe considerar el diámetro máximo de giro y la capacidad de peso.
- Rigidez y estabilidad de la máquina: Debe garantizarse cuando se requiera precisión y acabado superficial en materiales duros.
- Automatización y Herramientas: Los sistemas robóticos de cambio de herramientas permiten una mayor producción con menos tiempo de inactividad.
- Sistemas y Software de Control: Los sistemas de control CNC de última generación permiten una programación muy flexible.
- Diseño espacial y operativo: Se debe tener en cuenta el estudio de la ubicación y accesibilidad del suelo existente.
- Eficiencia energética: Según nuevos cálculos e investigaciones, los nuevos diseños pueden ahorrar hasta 20% en costos operativos.
- Mantenimiento y Soporte Postventa: Se debe preferir un fabricante que ofrezca soporte completo.
- Presupuesto y retorno de la inversión: Se debe considerar el retorno de la inversión a largo plazo.

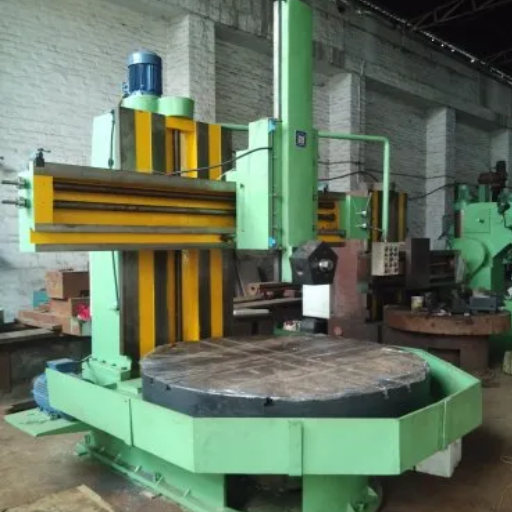

Mantenimiento y Cuidado de Tornos Verticales
Prácticas regulares de mantenimiento
- Verificaciones diarias: Inspección visual de desgaste o daños en mangueras, conexiones y sellos
- Lubricación: Es muy esencial para disminuir la fricción y el desgaste (40% de las averías de la maquinaria están relacionadas con la lubricación)
- Verificări de alineare: Comprobación periódica de la alineación del husillo y la torreta con láser
- Limpieza y eliminación de escombros: La limpieza regular mantiene la máquina 20% por más tiempo
- Mantenimiento del sistema de refrigeración: Revisa filtros bloqueados y fluidos contaminados
- Actualizaciones de software: Los sistemas CNC requieren actualizaciones para su funcionalidad y seguridad continuas
Impacto en el mantenimiento: El uso de tecnologías de mantenimiento predictivo puede reducir el tiempo de inactividad no programado hasta en 30%, aumentando así la productividad.
