El rectificado de superficies es un proceso crucial en la fabricación fina, que proporciona materiales con especificaciones exactas de planitud, rugosidad y acabado estético. En el corazón del rectificado de superficies se encuentra una rectificadora de superficies, una máquina compleja y sofisticada que permite una precisión impecable y repetibilidad de operaciones en una amplia gama de materiales.
La rectificadora de superficies es imprescindible para cualquier persona involucrada en la fabricación de metales, la industria aeroespacial o la fabricación de herramientas. Esta guía completa ofrece información sobre todos los aspectos de las rectificadoras de superficies, explorando su composición, principio de funcionamiento y aplicaciones. Después de leer este artículo, comprenderá mejor esta herramienta esencial de fabricación moderna y cómo produce superficies lisas y finas de forma eficiente.
Descripción general de las rectificadoras de superficies
Definición y propósito del rectificado de superficies
Se trata de un procedimiento de fabricación de precisión que utiliza una rueda abrasiva giratoria para desgastar el material de la pieza. La superficie resultante es plana, limpia y de excelente acabado. Este proceso se aplica en la fabricación y la ingeniería, donde es fundamental proporcionar una alta precisión dimensional e integridad superficial a los componentes que se pueden utilizar en máquinas, herramientas o cualquier instrumento de precisión.
Hecho clave: El rectificado de superficies es capaz de producir una tolerancia dimensional tan cercana como ±0.0001” (±0.0025 mm), dependiendo de la máquina y la aplicación utilizada.
El rectificado de superficies se basa en una preparación de la pieza con tolerancias muy estrictas, que pueden alcanzar hasta ±0.0001 pulgadas (±0.0025 mm), dependiendo de la máquina y la aplicación. Este versátil proceso permite:
- Componentes de acero
- piezas de aluminio
- Diversos materiales frágiles como la cerámica.
- Instrumentos y herramientas de precisión.
Los recientes avances en la tecnología de rectificadoras CNC y las importantes mejoras en los materiales abrasivos han mejorado las ventajas del rectificado de superficies de precisión. Las rectificadoras modernas suelen ofrecer:
- Sistemas automáticos de reavivado de ruedas
- Sistemas de control adaptativos
- Sistemas de refrigeración avanzados
- Calidad superior de acabado superficial
- Mayor vida útil de la herramienta de rectificado
El crecimiento del mercado: Los informes de la industria registran las observaciones de que el mercado mundial de rectificadoras crecería con una CAGR del 4.6 % entre 2023 y 2028 a medida que aumenta la demanda de mecanizado de ultraprecisión.
Tipos de rectificadoras de superficies: manuales, automáticas y CNC
| Tipo | Operación | Ideal Para | Ventajas clave |
|---|---|---|---|
| Rectificadoras de superficies manuales | Operado por humanos con volantes | Pequeños trabajos, trabajos de mantenimiento | Bajo costo, versátil, operación sencilla |
| Rectificadoras de superficies automáticas | Movimiento automatizado de alimentación y mesa | Producción de volumen medio a alto | Productividad mejorada, fatiga mínima del operador |
| Rectificadoras de superficies CNC | Operaciones controladas por computadora | Geometría compleja, ultraprecisión | Máxima precisión, repetibilidad, integración con IoT |
Rectificadoras de superficies manuales
Las rectificadoras de superficies manuales se operan manualmente, especialmente para realizar trabajos pequeños o de mantenimiento donde no se requiere una automatización completa. Estas máquinas permiten controlar manualmente el proceso de rectificado mediante volantes que mueven la pieza o la muela. Las rectificadoras de superficies manuales ofrecen una ventaja en precio y una amplia gama de usos, incluyendo aplicaciones de fabricación a pequeña escala, pero son bastante ineficientes en comparación con las automatizadas.
Rectificadoras de superficies automáticas
El automático amoladora de superficie Alimenta automáticamente la muela y el movimiento de la mesa, lo que mejora considerablemente la producción y, en consecuencia, reduce la fatiga del operador. Su prioridad son las producciones de volumen medio a alto, donde se requiere el máximo grado de repetibilidad y precisión. Gracias a sus funciones programables, las rectificadoras automáticas pueden lograr acabados complejos con mínima intervención del operador.
Rectificadoras de superficies CNC
Las rectificadoras de superficies CNC son los avances tecnológicos más avanzados y precisos en herramientas de rectificado. Gracias a la preprogramación de las operaciones de rectificado para controlar cada parámetro con la máxima precisión y repetibilidad, son muy eficaces en tareas que requieren geometrías complejas, grandes producciones y ultraprecisión, lo que las hace ideales para la fabricación aeroespacial y médica.
Tendencia de innovación: Las tendencias actuales vieron el surgimiento de sensores habilitados para IoT, algoritmos de aprendizaje automático y soluciones de automatización para mejorar la eficiencia, reducir el tiempo de inactividad y proporcionar análisis de datos en tiempo real.
Componentes clave de una rectificadora de superficies
Varios componentes clave de una rectificadora de superficies funcionan en sintonía para lograr la máxima precisión y productividad. Los componentes principales y sus funciones se detallan a continuación:
1. Muela
La muela abrasiva es el elemento principal de una rectificadora de superficies. Fabricadas con materiales abrasivos de diversas composiciones (óxido de aluminio angular, carburo de silicio o diamante), las muelas abrasivas se basan en un principio de trabajo abrasivo para la eliminación de material y el acabado superficial.
| Tipo abrasivo | Ideal Para | Aplicaciones |
|---|---|---|
| Oxido de aluminio | Metales ferrosos | Rectificado de acero y hierro fundido |
| Carburo de silicio. | Materiales no ferrosos | Aluminio, latón, cerámica. |
| Diamante/CBN | materiales duros | Acero endurecido, aleaciones aeroespaciales |
Guía de tamaños de grano:
- Grano grueso (16-24): Eliminación rápida de material
- Grano fino (120-150): Acabado y pulido de superficies
2. Mesa de trabajo
La mesa de trabajo es la plataforma sobre la que se asienta la pieza durante el rectificado de superficies. Puede desplazarse tanto longitudinal como lateralmente para posicionarla con una tolerancia de micras.
- Manual vs Automático: Las mesas controladas por CNC proporcionan mayor automatización y repetibilidad
- Tamaño y capacidad de carga: Determina el alcance de las operaciones, desde pequeñas aplicaciones de sobremesa hasta grandes aplicaciones industriales.
3. Mandril magnético
Durante las operaciones de rectificado, el mandril magnético sujeta firmemente las piezas ferrosas sobre la mesa de trabajo. Esto permite un posicionamiento preciso y, al mismo tiempo, limita el movimiento y la vibración durante las operaciones. El mandril magnético puede funcionar según el principio de fuerza electromagnética o fuerza magnética permanente.
- Opciones de resistencia variable para diferentes tamaños de piezas de trabajo
- Alternativas: Mordaza mecánica o mandril de vacío para piezas no ferrosas
4. Huso
El husillo gira la muela abrasiva, manteniendo la velocidad y el par correctos durante toda la operación. Esto garantiza la estabilidad de la máquina y la eficiencia de corte en rectificados agresivos.
- Husillo de alta velocidad: Para aplicaciones de molienda ultrafina
- Husillo de velocidad estándar: Para operaciones generales de rectificado
- Sistemas de refrigeración: Refrigeración por flujo de aceite o flujo de aire para estabilidad térmica
5. Sistema de control
Hoy en día, las rectificadoras de superficies cuentan con sistemas CNC y PLC para hacer que todo el proceso sea automatizado y más preciso en la aplicación, mientras que un operador puede ingresar los parámetros de velocidad de avance, profundidad de corte y ángulos de rectificado.
- Interfaz de usuario: Paneles táctiles intuitivos o software especializado
- Integración de datos: Capacidades de IoT para monitoreo en tiempo real y mantenimiento predictivo
6. Sistema de refrigerante
El sistema de refrigeración elimina el calor generado por la fricción durante las operaciones de rectificado, mantiene la calidad de la superficie y mejora la vida útil de la herramienta.
| Tipo de refrigerante | Aplicación | Beneficios |
|---|---|---|
| Basado en agua | Rectificado general de superficies | Rentable, buena refrigeración |
| Basado en aceite | Mecanizado de súper precisión | Lubricación superior, mejor acabado. |
7. Base y columna
La base y la columna proporcionan soporte estructural a la máquina, garantizando así la estabilidad y minimizando las vibraciones. Su material habitual es hierro fundido, lo que les confiere mayor rigidez en operaciones de rectificado de alta velocidad o cortes profundos.
8. Rectificadora de ruedas
Un afilador de muelas se utiliza para afilar la muela y mantener su filo y forma, por ejemplo, eliminando vidriado o residuos de la superficie. Un afilado preciso es fundamental para obtener resultados consistentes.
- Manual vs Automático: Los sistemas automáticos maximizan la eficiencia y reducen el tiempo de inactividad
- Cómodas con punta de diamante: Se utiliza más comúnmente para la restauración precisa de ruedas.
9. Sistemas de seguridad
Las rectificadoras de superficies modernas incorporan sistemas de seguridad que, en esencia, protegen la vida humana. Incluyen enclavamiento, botones de parada de emergencia y pantallas protectoras para garantizar la seguridad del operador.
- Gestión del polvo: Extractores empotrados o armarios opcionales
- Sistemas de vigilancia: Sensores de vibración o temperatura para detección de anomalías
Cómo funcionan las rectificadoras de superficies
Proceso de molienda explicado sistemáticamente
El rectificado de superficies es una operación de mecanizado extremadamente precisa y controlada en la que una muela abrasiva giratoria muele material de la superficie de una pieza de trabajo dentro de tolerancias especificadas para obtener un acabado superficial fino.
- Fijación de la pieza de trabajo: La mesa de trabajo se sujeta con la pieza de trabajo con la ayuda de un mandril magnético u otro dispositivo mecánico.
- Selección de la rueda: La rueda se elige según los requisitos de material y acabado.
- Configuración de parámetros: se deben configurar la velocidad de la rueda, la velocidad de avance y la profundidad de corte.
- Inicio de la operación: La rueda se mueve a alta velocidad y toca la pieza de trabajo.
- Eliminación de material: Se eliminan capas delgadas de material mediante acción abrasiva.
- Acabado de superficies: Varias pasadas de pulido consiguen el acabado de superficies deseado.
Por lo general, trabajan en el rango de 5000-6000 SFM para un funcionamiento ideal y exacto.
Algunos de los parámetros importantes para los procesos de molienda son:
- Velocidad de la rueda (SFM): pies de superficie por minuto de la rueda.
- Velocidad de avance: velocidad a la que la pieza de trabajo pasa por la muela abrasiva.
- Profundidad de corte: espesor del material eliminado en una pasada de rectificado.
- Tipo de abrasivo: Color del abrasivo o agudeza y severidad en la eliminación del material.
Precisión: El rectificado de superficies moderno puede proporcionar una precisión de ±0.005 mm con una rugosidad de superficie de Ra 0.2 µm.
El papel de la muela abrasiva en el rectificado de superficies
La muela abrasiva es uno de los elementos básicos del rectificado de superficies y afecta en gran medida la calidad, la velocidad de producción y la precisión del producto final. La muela abrasiva moderna consta de granos abrasivos unidos con resina, metal o vidrio vitrificado, según el tipo de material.
Materiales avanzados para ruedas
Los avances tecnológicos han permitido fabricar muelas abrasivas con materiales muy avanzados:
- CBN (nitruro de boro cúbico): se utiliza para materiales duros y aceros de alta aleación.
- Abrasivos de diamante: la mejor opción para materiales aeroespaciales
- Óxido de aluminio: bueno para el pulido general de metales ferrosos.
- Carburo de silicio: bueno para materiales no ferrosos
Punto de referencia de rendimiento: Se puede obtener una rugosidad superficial de hasta Ra 0.1–0.3 µm, dependiendo de la aplicación, con ruedas basadas en CBN.
Especificaciones de diseño de ruedas
| Especificaciones | Impacto en el rendimiento | Aplicación |
|---|---|---|
| Porosidad | Penetración de refrigerante y eliminación de virutas | Reduce el daño térmico |
| Tamaño de grano (#80-#600) | Calidad de acabado superficial | Granos más finos para aplicaciones aeroespaciales |
| Tipo de enlace | Resistencia de la rueda y velocidad de liberación | Adaptado al material que se está moliendo |
Técnicas de afinado de ruedas
El repasado de muelas es esencial para restaurar su potencia de corte, eliminando la carga y garantizando un acabado superficial preciso. Los métodos de repasado más comunes incluyen:
Acondicionamiento de diamante de una sola punta
- Utiliza una sola herramienta con punta de diamante que atraviesa la superficie de la rueda.
- Ideal para muelas abrasivas gruesas que requieren precisión.
- Parámetros recomendados: Velocidades de desplazamiento de 3 a 10 pulgadas por minuto
- Profundidad del aderezo: 0.001″-0.010″ por pasada para uniformidad
Apósito de diamante multipunto
- Presenta múltiples diamantes en una configuración de matriz.
- Ideal para procesos de gran volumen
- Proporciona resultados consistentes y minimiza el desgaste desigual de las ruedas.
- Estabiliza los resultados del rectificado para aplicaciones aeroespaciales y automotrices.
Sistemas de apósito rotatorio
- Utiliza un rodillo de diamante giratorio para dar forma precisa a la rueda.
- Excelente para formas complejas y rectificado de alta precisión.
- Precisión: Alcanza una precisión de ±0.001″
- Maximiza el rendimiento con tiempos de ciclo más rápidos mediante la automatización.
Herramientas de acondicionamiento estacionarias
- Herramientas fijas de diamante o carburo para el acondicionamiento manual de ruedas
- Opción rentable para operaciones de bajo volumen
- Requiere ajustes de baja presión y cortes de preparación poco profundos.
Parámetros de aderezo y optimización
Parámetros críticos para un rendimiento óptimo de la rueda:
| Parámetro | Ajuste alto | Ajuste bajo | Aplicación |
|---|---|---|---|
| Relación de superposición | >4 (Textura fina) | <4 (Textura gruesa) | Acabado vs. Desbaste |
| Tasa de alimentación | Vestirse más rápido | Control preciso | Producción vs. Precisión |
| Profundidad del corte | Renovación agresiva | Ajuste fino | Acondicionamiento de ruedas |

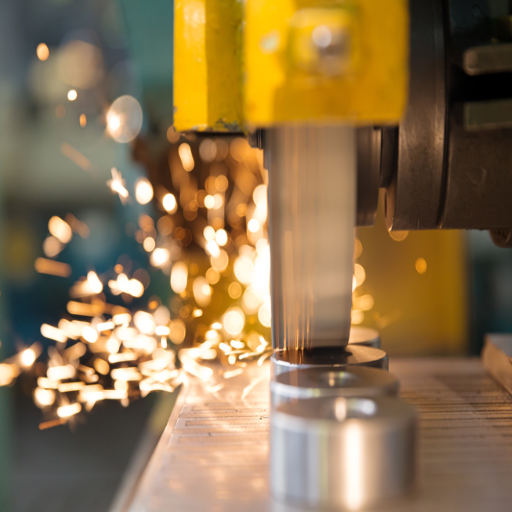

Aplicaciones del rectificado de superficies
Industrias que utilizan técnicas de rectificado de superficies
El rectificado de superficies es un proceso especializado y crítico que se utiliza en diversas industrias que requieren precisión, durabilidad y acabados de alta calidad. A continuación, se presentan las principales industrias y sus aplicaciones:
Industria automotriz:
Componentes críticos que requieren un mecanizado preciso:
- Bloques de motor y culatas
- Piezas de transmisión
- Engranajes de precisión
- Componentes de motores de alto rendimiento y vehículos eléctricos
El crecimiento del mercado: 4.2% CAGR (2023-2028)
Industria aeroespacial:
Componentes de ultraprecisión para aeronaves:
- Cuchillas de turbina
- Componentes del tren de aterrizaje
- Paneles estructurales
- Titanio y materiales compuestos
Proyección del mercado: $ 1 trillón por 2030
Fabricación de herramientas y matrices
Aplicaciones de herramientas de alta tolerancia:
- Herramientas de moldeo por inyección
- Troqueles de estampación
- Herramientas para trabajar metales
- Requisitos de acabado de espejo
Valor de mercado: $ 40 mil millones (2022)
Industria médica:
Dispositivos de precisión biocompatibles:
- Instrumentos quirúrgicos
- Articulaciones artificiales e implantes
- Implantes dentales
- instrumentos quirúrgicos robóticos
Pronóstico del mercado: $ 964 2030 millones de dólares por
Maquinaria pesada
Componentes industriales duraderos:
- Cilindros hidraulicos
- Camas de máquinas
- Herramientas resistentes al desgaste
- Piezas de equipos de construcción
Electrónica-Semiconductores
Componentes microelectrónicos de precisión:
- obleas de silicio
- Las placas de circuitos
- Componentes microelectrónicos
- Aplicaciones de rectificado de ultraprecisión
Proyección del mercado: Más de un billón de dólares para 1
Ejemplos de fabricación de piezas y componentes
El rectificado de superficies encuentra aplicación en la fabricación de numerosos componentes de precisión en diferentes industrias:
| Experiencia | Componentes | Materiales | Requisitos de tolerancia |
|---|---|---|---|
| Aeroespacial | Álabes de turbinas, carcasas de motores | Titanio, compuestos avanzados | Precisión ultraalta |
| Motorium | Culatas, árboles de levas, discos de freno | Hierro fundido, aleaciones de acero | Estándares de alto rendimiento |
| Médical Scientific | Instrumentos quirúrgicos, implantes | Acero inoxidable, cobalto-cromo | Requisitos de biocompatibilidad |
| Vitrinas y Dispositivos Electrónicos | Placas de circuitos, obleas de silicio | Silicio, sustratos cerámicos | Acabados a escala nanométrica |
Avance tecnológico: Los últimos sistemas de rectificado de superficies CNC mantienen tolerancias dentro de ±0.001 mm, destacando el papel fundamental que desempeña el rectificado de superficies en la fabricación moderna.
Beneficios del rectificado de precisión en diversos campos
Industria aeroespacial:
- Logro de tolerancia: precisión de ±0.001 mm
- Acabado superficial: Ra 0.1 µm
- Rendimiento: reducción de la resistencia y mejor eficiencia de combustible
- Seguridad: Segura y confiable en las condiciones más extremas
- Vida útil del componente: vida útil mejorada hasta un 15 %
- Rendimiento: Rendimiento de transmisión mejorado
- Calidad: Resistencia al desgaste uniforme en toda su extensión.
- Seguridad: En lo que respecta a la seguridad y el rendimiento del vehículo
Dispositivos médicos
- Biocompatibilidad: Mejores acabados superficiales
- Precisión: Capacidad de geometría compleja
- Rendimiento: Reducción del desgaste en reemplazos de articulaciones
- Calidad: Especificaciones de microacabado
Fabricación de herramientas y matrices
- Precisión: Requisitos exactos para las dimensiones
- Repetibilidad: Procesos de fabricación repetibles
- Formas complejas: Capacidad para geometrías intrincadas
- Estándares: Cumplimiento riguroso de la industria
Datos de rendimiento estadístico
- Crecimiento del mercado: Se proyecta que los mercados de rectificado de precisión registren una CAGR del 5.2 % (2023-2030).
- Eficiencia del material: reducción del 20% en el desperdicio de material
- Eficiencia de fabricación: Mejora del 30% en la eficiencia general
- Mejora de la calidad: acabados superficiales continuos a nivel nanométrico

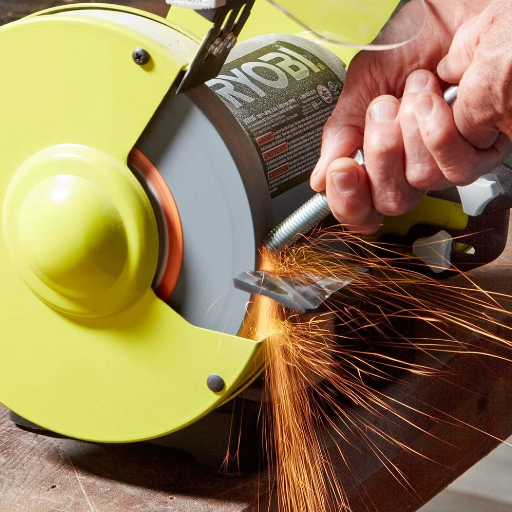

Mantenimiento de su rectificadora de superficies
Consejos de mantenimiento regular para una mayor longevidad
El buen funcionamiento y la mayor vida útil de las rectificadoras de superficies dependen de un mantenimiento adecuado. A continuación, se presentan las prácticas de mantenimiento críticas con perspectivas prácticas de la industria:
Limpieza e inspección diarias
- Limpie a fondo todas las noches antes de cerrar.
- Quite todo el polvo, los escombros y los residuos de refrigerante.
- Preste especial atención a la mesa, al husillo y a las partes móviles.
- Efectos: Una limpieza diaria rigurosa puede suponer una reducción del 25% de fallos mecánicos en 5 años.
Lubricación de Partes Móviles
- Lubrique la guía, los cojinetes del husillo y los tornillos de avance según sea necesario
- Utilice lubricantes recomendados por los fabricantes.
- Compruebe el nivel de aceite a intervalos
- Efecto: El mantenimiento rutinario de lubricación extiende la vida útil de las máquinas en un 40%
Comprobación del equilibrio y el estado de las ruedas
- Compruebe el desgaste y el equilibrio de las muelas abrasivas.
- Cubra la superficie de las ruedas para mantener acabados uniformes.
- Se aconseja equilibrar las ruedas cada semana y utilizar aderezos según sea necesario.
- Mantenimiento del sistema de refrigerante
- Asegúrese de que se mantenga el caudal del refrigerante para evitar el sobrecalentamiento.
- Cambie el refrigerante según las recomendaciones del fabricante.
- Limpiar los filtros para que no se obstruyan
- Efectos: Cuando el sistema de refrigeración está sucio, la precisión del mecanizado puede verse afectada en un 15 %.
Control y calibración de la verificación de alineación
- Alinear la mesa, el husillo y otros componentes críticos (periódicamente)
- Conozca la medición de precisión mediante técnicas de alineación láser
- Evite imprecisiones geométricas utilizando una buena alineación
- Eficiencia: La calibración trimestral mantiene una precisión del 98% durante la vida útil de la máquina.
Verificación del sistema eléctrico
- Verificar las inspecciones de conexiones y cableado relativos a los sistemas de seguridad.
- Compruebe si existen conexiones sueltas o cableado dañado.
- Pasos de comprobación de cualquier sistema de seguridad
- Frecuencia: De manera preventiva, la inspección eléctrica debe repetirse dos veces al año.
Documentación y mantenimiento de registros
- Mantenga registros de mantenimiento completos
- Seguimiento de fechas de inspecciones, reemplazos y rendimiento.
- Descubra patrones que pueden influir en el mantenimiento predictivo
- Programe reparaciones de forma preventiva para limitar su tiempo de inactividad
Mantenimiento avanzado: Las herramientas de mantenimiento predictivo basadas en IoT compatibles con diversos sensores aumentan la productividad y reducen las interrupciones no planificadas en un 30%.
Problemas comunes y métodos de solución de problemas
Las rectificadoras de superficies requieren un mantenimiento minucioso para funcionar con alta precisión. Frecuentemente se presentan diversos problemas, y su rápida resolución es vital para mantener la calidad y la vida útil del equipo.
| Primaria | Causas | Soluciones de resolución de problemas | Prevención |
|---|---|---|---|
| Patrones de molienda irregulares | Desgaste desigual de las ruedas, desalineación, vibración | • Rectifique la rueda regularmente con un afilador de diamantes. • Verifique la alineación de la mesa y del cabezal de rectificado. • Añadir almohadillas amortiguadoras de vibraciones |
Mantenimiento regular de las ruedas, montaje adecuado |
| Sobrecalentamiento de la pieza de trabajo | Velocidad de avance excesiva, refrigerante insuficiente, rueda desafilada | • Reducir la velocidad de alimentación • Compruebe el sistema de refrigeración para detectar obstrucciones. • Reemplace o afine la muela de amolar desafilada |
Flujo de refrigerante adecuado, velocidades de alimentación apropiadas |
| Marcas de vibración | Componentes sueltos, rueda desequilibrada, cojinetes desgastados | • Apriete todos los componentes de la máquina. • Equilibrar la muela abrasiva después del montaje. • Inspeccionar y reemplazar los cojinetes del husillo desgastados |
Inspección periódica de componentes, equilibrado adecuado de las ruedas |
| Quemaduras superficiales/marcas de remolino | Alta velocidad de las ruedas, lubricación insuficiente, presión excesiva | • Disminuir la velocidad de la rueda • Asegúrese de que la lubricación se distribuya adecuadamente. • Ajustar la presión de molienda |
Parámetros de funcionamiento óptimos, lubricación adecuada |
Procedimientos detallados de solución de problemas
Patrones de molienda irregulares
Causas: Desgaste desigual de la muela abrasiva, alineación incorrecta de la mesa o vibración de la máquina.
Soluciones:
- Compruebe el desgaste de la muela abrasiva y límpiela periódicamente con un afilador de diamantes.
- Los estudios demuestran que el acondicionamiento prolonga la vida útil de la rueda. hasta el 40%.
- Asegúrese de que la mesa y el cabezal de rectificado estén alineados utilizando un indicador de cuadrante.
- Verifique que el montaje de la máquina sea estable: las almohadillas amortiguadoras de vibraciones pueden reducir las inconsistencias al 25%
Sobrecalentamiento de la pieza de trabajo
Causas: Velocidad de alimentación excesiva, flujo de refrigerante insuficiente o muela abrasiva desafilada.
Soluciones:
- Reducir la velocidad de alimentación para permitir tiempo de disipación del calor.
- Examine el sistema de refrigerante para detectar bloqueos desde el suministro hasta el área de contacto.
- La aplicación adecuada del refrigerante reduce la distorsión térmica al 50%
- Reemplace o afine la muela de amolar desafilada para mejorar la capacidad de corte
Tiempo de inactividad de la máquina debido a fallas de componentes
Causas: Falta de mantenimiento predictivo y desgaste excesivo en componentes críticos.
Soluciones:
- Implementar sistemas de mantenimiento predictivo basados en IoT
- La monitorización en tiempo real puede reducir los tiempos de inactividad no planificados al 30%
- Inspección periódica y sustitución de componentes de desgaste
- Siga el programa de mantenimiento del fabricante.
Herramientas de diagnóstico avanzadas
La integración de tecnologías modernas mejora las capacidades de resolución de problemas:
- Analizadores de vibraciones: Detectar problemas de desgaste y desequilibrio de los cojinetes
- Cámaras termográficas: Identificar componentes sobrecalentados
- Sensores de IoT: Monitoreo continuo de los parámetros de salud de la máquina
- Analítica de datos: Programación de mantenimiento predictivo
Aumentar la eficiencia y el rendimiento
Maximizar la eficiencia y el rendimiento de las rectificadoras de superficies requiere implementar las mejores prácticas, combinadas con avances tecnológicos. A continuación, se presentan estrategias clave para aplicaciones industriales:
Integración de automatización e IoT
- Beneficios de la automatización: Elimina el error humano y proporciona operaciones consistentes
- Monitoreo de IoT: Estado de la máquina en tiempo real, patrones de desgaste y predicción de fallas
- Reducción de costo: El mantenimiento predictivo reduce el tiempo de inactividad y los costos al 20-25%
- Analítica de datos: Optimización basada en datos históricos de rendimiento
Implementación de CNC
- Mejora de precisión: El control CNC gestiona geometrías complejas con una mínima intervención manual
- Mejora de la precisión: Un 30% de mejora en precisión de mecanizado en flujos de trabajo manuales
- Repetibilidad: Resultados consistentes en todas las ejecuciones de producción
- Operaciones Complejas: Capacidades de programación avanzadas para piezas complejas
Optimización de la Eficiencia Energética
| Tecnología | Ahorro de Energía | Beneficios | Aplicaciones |
|---|---|---|---|
| Variadores de frecuencia (VFD) | Reducción de potencia del 15-20% | Velocidad del motor adaptada a la carga | Todos los componentes accionados por motor |
| Muelas abrasivas avanzadas | Consumo de energía reducido | Mayor vida útil de la herramienta, mejor eficiencia | Muelas de CBN y diamante |
| Sistemas de refrigeración optimizados | Energía de bombeo reducida | Mejor gestión del calor | Operaciones de rectificado de precisión |
Materiales y herramientas avanzados
- Ruedas de CBN y diamante: Mayor eficiencia de corte y vida útil de la herramienta.
- Abrasivos de alto rendimiento: Mejor rendimiento con materiales duros y abrasivos.
- Refrigerantes especializados: Lubricación mejorada y disipación de calor.
- Accesorios de precisión: Mejora la sujeción y el posicionamiento de la pieza de trabajo
Capacitación y optimización de operadores
- Técnicas de optimización de máquinas: Capacitación en procedimientos operativos avanzados
- Interpretación de datos: Comprender los resultados de las herramientas de monitoreo
- Detección temprana de problemas: Identificar ineficiencias antes de que se vuelvan críticas
- Mejoras Continuas: Desarrollo continuo de habilidades y actualizaciones de conocimientos.
Resultados de rendimiento: La combinación de estas técnicas con estrictas pautas de mantenimiento puede mejorar significativamente la capacidad de rendimiento y extender la vida útil del equipo, lo que conduce a aumento de la eficiencia general del 25-40%.
Preguntas Frecuentes
¿Cómo funciona una rectificadora de superficies?
El rectificado implica el afilado y la rotación de una muela abrasiva sobre una superficie plana de la pieza. La máquina suele estar equipada con un mandril magnético que sujeta firmemente la pieza durante el rectificado, mientras la muela gira a alta velocidad. La cara de la muela elimina finas capas de material hasta alcanzar el acabado deseado. La profundidad de corte se puede ajustar según los requisitos de la pieza, ya sea para desbaste o acabado de precisión. Las rectificadoras de superficies actuales incorporan tecnología moderna para garantizar una alta precisión y eficiencia.
¿Qué importancia tiene la muela abrasiva en el rectificado de superficies?
Una muela abrasiva, al participar en el proceso de rectificado de superficies, es una herramienta esencial para la eliminación de material de la superficie de la pieza. Las muelas abrasivas pueden fabricarse con abrasivos como óxido de aluminio o carburo de silicio para diversos materiales, desde hierro fundido hasta aluminio. Las especificaciones de las muelas varían según los requisitos de la aplicación y deben inspeccionarse periódicamente para evitar obstrucciones. La muela abrasiva elimina continuamente material mediante su acción abrasiva mientras gira; por lo tanto, el acabado superficial de la pieza será liso. La velocidad y el estado de la muela determinarán la eficiencia del rectificado.
¿Qué materiales pueden trabajar las rectificadoras de superficies?
Las rectificadoras de superficies trabajan con diversos materiales, incluyendo metales como hierro fundido y aluminio, y la selección de la muela abrasiva también depende del material a rectificar. El tipo de material abrasivo utilizado influye en la velocidad de rectificado y el acabado obtenido. Las muelas de diamante y CBN son adecuadas para materiales duros, mientras que las de óxido de aluminio son más adecuadas para rectificar metales más blandos. El tipo de muela y la pieza de trabajo se seleccionan según la aplicación. Esta versatilidad se convierte en una necesidad para el rectificado de superficies en la industria manufacturera.
¿Qué importancia tiene la configuración en una rectificadora de superficies?
La configuración del rectificado de superficies es fundamental para obtener un resultado preciso. Una correcta alineación de la pieza en el mandril magnético garantiza la sujeción durante el rectificado. Cualquier irregularidad en la configuración o alineación de la máquina creará una superficie irregular, lo que afectará la calidad del acabado. Parámetros como la posición de la muela, la profundidad de corte y el número de pasadas influyen en el acabado final. Por lo tanto, es fundamental una preparación adecuada y una mayor atención al ajuste de la máquina antes de cualquier operación de rectificado.
¿Por qué se considera importante la intervención del operador en el rectificado de superficies?
La intervención del operador es fundamental en el rectificado de superficies. Sin embargo, hoy en día, la mayoría de las máquinas requieren relativamente poca intervención manual. Los operadores deben comprobar el mantenimiento adecuado de la muela y rectificarla para evitar la obstrucción de la superficie por polvo o residuos, si es necesario. El rectificado de superficies tiene un gran potencial de automatización, pero son los operadores expertos quienes maximizan la eficiencia y la calidad del resultado. Los problemas posteriores con los clientes representan el mayor coste; si los operadores los detectan a tiempo, pueden ahorrar grandes cantidades de dinero a la empresa. Por lo tanto, la experiencia de los operadores garantizará el éxito del rectificado.
Conclusión
La fabricación de precisión moderna depende en gran medida del rectificado de superficies, y algunos incluso lo consideran una característica esencial de los procesos de fabricación de alta gama. Este proceso combina la consecución de tolerancias estrictas, la obtención de acabados superficiales y la garantía de la precisión dimensional de los componentes en diversos materiales y aplicaciones. Es decir, el rectificado de superficies ha ido evolucionando, moldeándose e incorporando nuevos avances a lo largo del tiempo, al igual que los componentes aeroespaciales, fabricados con precisión nanométrica, y las piezas de automoción, destinadas a un uso rudo y un acabado fino.
Con la llegada del control CNC, la monitorización del IoT y mejores materiales abrasivos, surgen nuevas posibilidades para el rectificado de superficies. Desde la artesanía manual hasta un proceso totalmente automatizado capaz de satisfacer las especificaciones de fabricación más exigentes, la transformación del rectificado de superficies es completa. Ante las crecientes demandas de los procesos de fabricación, la tecnología de rectificado de superficies seguirá desarrollándose, incorporando funciones de IA, aprendizaje automático y mantenimiento predictivo.
La evolución, la composición y la aplicación de las rectificadoras de superficies son fundamentales en una industria manufacturera que busca mantenerse a la vanguardia en la optimización de operaciones y el logro de estándares de calidad de primer nivel. Un mantenimiento adecuado facilita una manipulación inteligente, y la adopción de tecnologías garantiza que las rectificadoras de superficies se mantengan como un pilar fundamental en el ámbito de la fabricación de precisión.
Fuentes de referencia
-
Molienda | Procesos sustractivos
- Fuente: MIT (Instituto Tecnológico de Massachusetts)
- Enlace al sitio web
- Explica el proceso de rectificado y cómo la rueda interactúa con el material.
-
Procedimiento de rectificado de superficies Clausing
- Fuente: Universidad de Purdue
- Enlace a PDF
- Proporciona pautas de procedimiento detalladas para operar una rectificadora de superficies.
-
Guías de contenido y resultados del curso (CCOG)
- Fuente: Portland Community College
- Enlace al sitio web
- Se analiza el uso del rectificado de superficies para lograr tolerancias estrechas y acabados mejorados.
-
Modelos de predicción de energía y análisis distribuido
- Fuente: PubMed Central (PMC)
- Enlace al artículo
- Analiza las etapas de remoción de material en los procesos de molienda.
-
Molienda por aplastamiento
- Fuente: OSTI (Oficina de Información Científica y Técnica)
- Enlace al documento
- Explora el doble papel de los motores de las máquinas en los procesos de rectificado.
